KCS540Infrarood CO2-module







1.Overzicht

KCS540 is een gasdetectiemodule gebaseerd op het principe van NDIR-infraroodabsorptie, die geschikt is voor het detecteren van de concentratie kooldioxide in een gasvormige omgeving bij kamertemperatuur.

KCS540 maakt gebruik van een gepatenteerde optische holte, geïmporteerde lichtbron en tweekanaals detector om dubbele optische padreferentiecompensatie in de ruimte te bereiken.KCS540 heeft een goede selectiviteit, geen zuurstofafhankelijkheid en een lange levensduur.

KCS540 heeft UART, IEC digitale uitgang, analoge spanningsuitgang en PWM-frequentie-uitgangsmodus, wat handig is voor klanten om de toepassing te kiezen;De KCS540 biedt commando's voor nulkalibratie, gevoeligheidskalibratie en kalibratie van schone lucht, en biedt klanten een handmatig gekalibreerde MCDL-pen om de relatieve nulkalibratie van de sensormodule te vergemakkelijken met behulp van vrij stromende schone buitenlucht.KCS540 gebruikt een diffusieventilatiemethode, die een hoge diffusiesnelheid heeft.

KCS540 kan op grote schaal worden gebruikt in HVAC verse luchtregeling, bewaking van de luchtkwaliteit binnenshuis, bewaking van het productieproces van landbouw en veeteelt, kan worden geïnstalleerd in intelligente gebouwen, ventilatiesystemen, robots, auto's en andere toepassingen.Het kan ook worden toegepast op andere besloten ruimtes voor monitoring van de luchtkwaliteit.

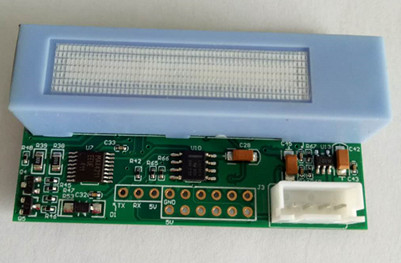

KCS540 diffusie exterieur uitzicht













KCS540 pompaanzuiging exterieur uitzicht







2.technische parameters





parameter		symbool	minimum	Typische waarden	maximaal	eenheid
Bewaar temperatuur		Tstg	-20	-	80	° C
Bedrijfstemperatuur		TEEN	-20		60	° C
Luchtvochtigheid regelen		HEEN	0		90	% RV
Werk druk		PEEN	0,8		1.2	Geldautomaat
Voedingsspanning		Vs	9	12	18	V
Maximale bedrijfsstroom		lmax	100	120	150	mA
Detectiebereik			200	50000	100% vol kan worden aangepast	ppm
Meetnauwkeurigheid		-	± 50ppm of ±3% werkelijke waarde	± 300 ppm ± 3% waar	ppm
T90		verspreiding	-	30	60	seconde
Herhaalbaarheid	nul			<±50		ppm
	50% FS	-		<± 2% van de gemeten waarde	-
Levensduur			3	10	15	jaar





3.Structurele maattekening

Eenheid: mm









Verspreiding





Pomp-zuig type



4.Installatie instructies

De sensor wordt gemonteerd met een positioneringsgatafstand van 44,5 en een montagegatdiameter van 2,8 mm

De afstand tussen de aansluitbussen is 2,54 mm

Opmerking: SW400PV3.01, montageopening: 3,2 mm

5.Zaken waar bij onderhoud op gelet moet worden

De sensor moet regelmatig worden gekalibreerd, het wordt aanbevolen om dit niet langer dan 3 maanden te doen, en kalibratie is niet vereist aan de kant van langdurig gebruik als automatische kalibratie is ingeschakeld

Gebruik de sensor niet langdurig in een omgeving met een hoge stofdichtheid

Gebruik de sensor binnen het bereik van de voeding van de sensor

6.Bestel instructies

Om de vereiste specifieke specificaties te kunnen kopen, dient u de volgende informatie te verstrekken

1) Sensornaam

2) Sensorbereik

3) Sensormeetnauwkeurigheidzoals SW400, 0-2000pp





8 Bestelinformatie

Bestel informatieblad
KCS540	KCS540 CO2-concentratiesensor
	xxxx	De sensor meet het bereik van de CO2-concentratie in ppm, met een minimale waarde van 2000 en een maximale waarde van 50000 ppm.
	2000	Bereik 200ppm (standaard).
	10000	Bereik 10000ppm
	50000	Bereik 50000ppm
		coderen	De reactiesnelheid is verdeeld in twee typen: snel en langzaam
		S	Langzaam (standaard).
		Q	snel
			coderen	Baud rate selectie, ondersteuning veelgebruikte baudrate 2400 9600 19200 38400bps, 8 bits data, 1 bit stopbit, geen check bit: Bevestig speciale behoeften alvorens te bestellen.
			Aangepast	Bevestig de baudrate voordat u bestelt
			2400	2400bps baudrate
			9600	9600bps baudrate
			19200	19200bps baudrate
			38400	38400bps baudrate (standaard)
				coderen	Seriële poortprotocol
				Modbus-RTU	Standaard Modbus-RTU-protocol (standaard).
				Modbus-ASCII	Standaard Modbus-ASCII-protocol
				Modbus-Zelf	Modbus-privéprotocol
KCS540	-2000	-S	-38400	-Modbus-RTU



9. Bestelinstructies

URL:www.kacise.com

Tel: +86-29-17719566736

E-mail: sales@kacise.com

Adres: Tangyan South Road, Xi'an City, provincie Shaanxi, China























































































































Bijlage



Afkorting	Voor-en achternaam
VOL	1% VOL verwijst naar 1% van het volume van een bepaald gas in lucht.
PPM	1PPM betekent dat het volume van een specifiek gas in de lucht goed is voor een miljoenste.
O2	Zuurstof moleculen
LCD-scherm	LCD scherm
RS485	Asynchrone seriële poort 485
gelijkstroom	Gelijkstroom
AC	Communicatie
Pvc	Polyvinylchloride
