KSS591Infrarood Methaangassensor Module
1. Overzicht
KSS591 is een gassensormodule die gebruikmaakt van het NDIR-infraroodabsorptie-detectieprincipe, dat de concentratie bepaalt op basis van de stralingsabsorptie van de infraroodlichtbron door CH4-gas.KSS591 gebruikt geïmporteerde lichtbron, een optische holte met speciale structuur en een detector met twee kanalen om ruimtelijke dubbele optische padreferentiecompensatie te realiseren, en een microprocessor voor signaalopname, -verwerking en -uitgang.KSS591 heeft een goede selectiviteit, hoge gevoeligheid, geen zuurstof afhankelijkheid, lange levensduur, laag stroomverbruik; ingebouwde temperatuur sensor voor temperatuur compensatie; tegelijkertijd heeft het UART,485 (modbus-gebruikerskeuzebaar protocol) uitgang en 4~20mA analoge stroom/spanning uitgang; handig voor klanten voor verschillende toepassingen.
2. Technische parameters
| Parameter | symbool | minimaal | Typische waarden | maximaal | Eenheid |
| Bergingstemperatuur | Tstg | - 20 | - | 80 | °C |
| Werktemperatuur | TEen | - 20 | | 60 | °C |
| Werkvochtigheid | HEen | 0 | | 90 | % RH |
| Werkdruk | PEen | 0.8 | | 1.2 | ATM |
| Voedingsspanning | Vs | 11 | 12 | 30 | V |
| Maximale werkstroom | Ik...gemiddelde | 100 | 120 | 150 | mA |
| Detectiebereik (aanpasbaar). | Ra | 0 | 50000 | | ppm |
| Meetsnauwkeurigheid | Accuraatheid | | ± 50 ppm of ± 5% waarheidswaarde is het hoogste | | % vol |
| T90 Pipeline type | Pompzuiging | | | 5 | | tweede |
| verspreiding | | | 30 | |
| Herhaalbaarheid | nul | | | Minder dan ±50 | | ppm |
| 50% F.S. | | | Minder dan ± 5% van de gemeten waarde | | |
| Levensduur | | | 10 | | jaar |
3. Structurele afmeting tekening
Eenheid: mm

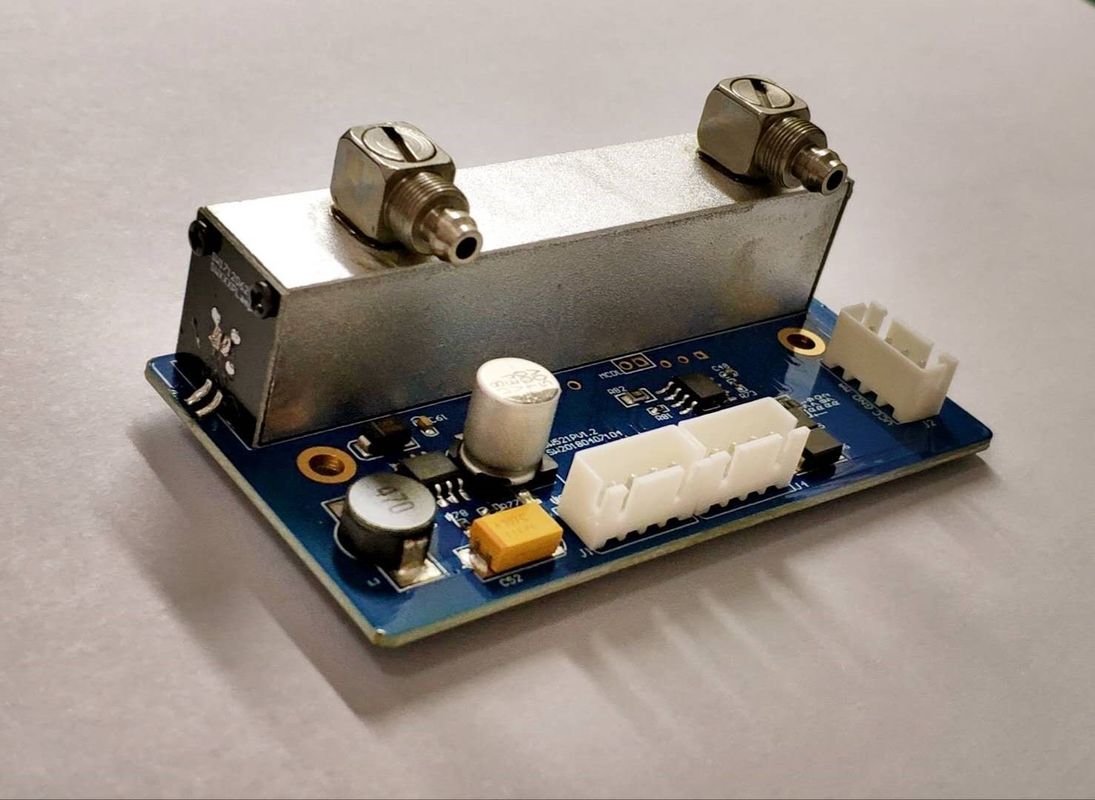

Afmetingen van de zuigstructuur van de pomp

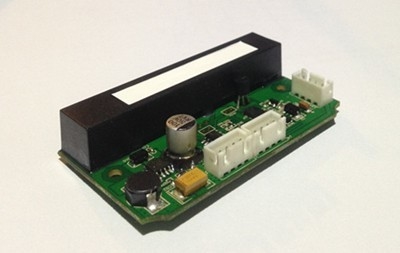

Dimensionele tekening van diffuse structuur
4. Installatie-instructies
De sensor is gemonteerd met een referentiestructurendiagram met een positioneringsgat en een diafragma van 3,2 mm.
De draadloze stopcontact is 2,54 mm.
5- zaken en methoden waaraan bij het onderhoud aandacht dient te worden besteed
De sensor dient regelmatig te worden gekalibreerd, niet langer dan 3 maanden wordt aanbevolen.
Gebruik de sensor niet lang in een omgeving met een hoge stofdichtheid.
Gebruik de sensor binnen het bereik van de voedingsbron.
6. Bestelinstructies
Om de vereiste specifieke specificaties te kunnen kopen, verstrekt u de volgende informatie:
- Naam van de sensor
- Meet het gas.
- Sensorbereik, enz.
Bijvoorbeeld SW541, CH4, 0-50000 ppm
7. Bestelinformatie
| Inlichtingenblad voor bestellingen |
| KSS591 | KSS591 methaanconcentratiesensor |
| xxxx | De sensor meet de methaanconcentratie in ppm, met een minimale waarde van 2000 en een maximale waarde van 50000 ppm. |
| 2000 | Bereik 200 ppm (standaard). |
| 10000 | Bereik 10000 ppm |
| 50000 | Bereik 50000 ppm |
| codeer | De reactiesnelheid is verdeeld in twee soorten: snel en traag. |
| S | Langzaam (standaard). |
| Q | snel. |
| codeer | Selectie van de baud-snelheid, ondersteuning van algemeen gebruikte baud-snelheid 2400 9600 19200 38400bps, 8 bits gegevens, 1 bit stopbit, geen checkbit: bevestig speciale behoeften voordat u bestelt. |
| Gewoon | Bevestig de baudrate voordat u bestelt |
| 2400 | 2400bps baudrate |
| 9600 | 9600bps baudrate |
| 19200 | 19200bps baudrate |
| 38400 | 38400bps baudrate (standaard) |
| codeer | Serial port protocol |
| Modbus-RTU | Standaard Modbus-RTU-protocol (standaard). |
| Modbus-ASCII | Standaard Modbus-ASCII protocol |
| Modbus-Zelf | Modbus privé protocol |
| KSS591 | - 2000 | -S. | - 38400 | - Modbus-RTU | |
8Contact.
URL:www.kacise.com
Telefoon: +86-29-17719566736
Email: sales@kacise.com
Adres: Tangyan South Road, Xi'an City, provincie Shaanxi, China.
Aanhangsel
| Verkorting | Volledige naam |
| VOL | 1% VOL is 1% van het volume van een bepaald gas in de lucht. |
| PPM | 1 ppm betekent dat het volume van een specifiek gas in de lucht één miljoenste is. |
| O2 | Zuurstofmoleculen |
| LCD | LCD-scherm |
| RS485 | Asynchrone seriële poort 485 |
| D.C. | gelijkstroom |
| Airconditioning | Communicatie |
| PVC | polyvinylchloride |
