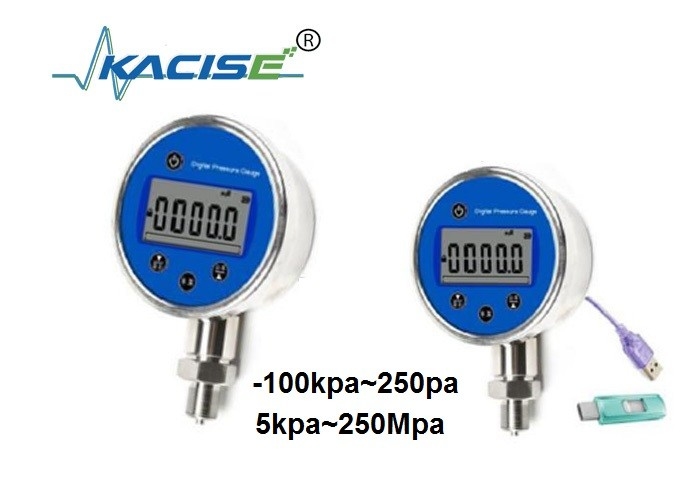

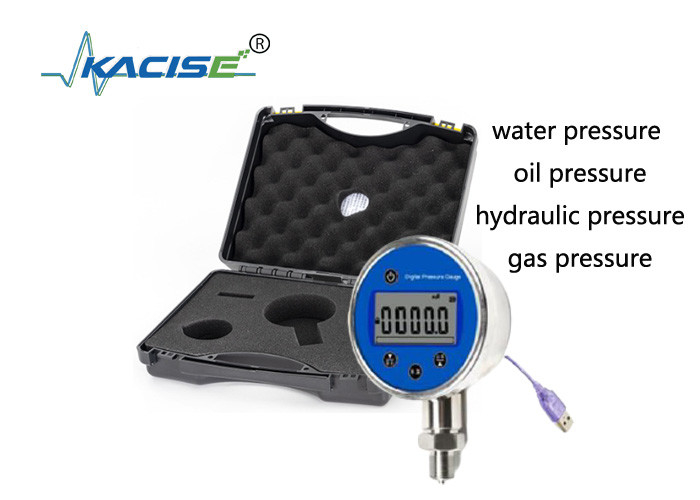

IP66 Digitale drukmeter met hoge nauwkeurigheid

De KPG201C precisie digitale manometer maakt gebruik van een zeer nauwkeurig, laag vermogen, grootschalig geïntegreerd circuit als kernapparaat, dat voornamelijk bestaat uit een uiterst nauwkeurige meetchip, een beveiligingscircuit voor het opladen van de batterij, een sensor en een signaalverwerkingscircuit.

Het product maakt gebruik van een microprocessor om automatisch de nulafwijking van het instrument, niet-lineariteit, enz. te compenseren en corrigeren, en maakt gebruik van hoogwaardige apparaten zoals druksensoren met hoge stabiliteit om de nauwkeurigheid en betrouwbaarheid van het instrument te garanderen. De meter kan zelf verschillende functieparameters instellen, de toepassing is flexibel en er kunnen verschillende functies worden geselecteerd. Er kunnen maximaal 11.000 gegevensgegevens worden opgeslagen en de opslagtijd kan zelf worden ingesteld.

1. Verschillende parameters kunnen altijd en overal worden ingesteld op basis van de gebruikersvereisten, en de toepassing is flexibel en handig.
2. Manometers met speciale functies kunnen worden aangepast aan de gebruikersvereisten.
3. De software voert temperatuurcompensatie uit met hoge precisie en een brede bedrijfstemperatuur.

• "Aan/uit"-knop: <1> Deze wordt gebruikt om de manometer aan en uit te zetten;
• <2> Verlaat de instellingeninterface.
• "Menu"-knop: <1> Lang indrukken om de wachtwoordinterface te openen;
• <2> Kort indrukken om naar de communicatiestatus te gaan.
• “Nul”-knop: <1> Druk op deze knop om de nul-offsetdruk automatisch te corrigeren;
• <2> Stel de interface-down-functie in.
• Knop "Backlight": <1> Kort indrukken om de achtergrond aan en uit te zetten;
• <2> Up-functie in de instellingeninterface;
• <3> Lang indrukken om de opslagstatus te openen en te verlaten.

Als de drukweergave onnauwkeurig is en drukkalibratie vereist is, neem dan contact op met het bedrijf en leg het uit aan de professional.

Opmerking: Niet-professionals mogen de manometer niet kalibreren om ernstige schade aan de manometer te voorkomen.

Druk kort op “power” om de meter aan en uit te zetten. Nadat de stroom is ingeschakeld, geeft het scherm het bereik van de manometer weer.

Druk kort op “unit” om de achtergrondverlichting aan/uit te zetten en de kleur is wit. De achtergrondverlichting wordt na 5 seconden automatisch uitgeschakeld.

Druk de drukpoort van de manometer naar de atmosfeer. Als de huidige drukmeetwaarde binnen het nulkalibratiebereik ligt, drukt u op “nul” om de gemeten waarde te wissen. Indien succesvol, wordt “CAL-0” weergegeven.

Houd “unit” ongeveer 5 seconden ingedrukt om de dataregistratiefunctie van de manometer te starten/stoppen. Zie de beschrijving van het display. Als het opslagteken wordt weergegeven, betekent dit dat het zich momenteel in de opslagstatus bevindt, anders wordt het niet opgeslagen. Als de opslag vol is, geeft de manometer “FULL” weer.

Opmerking: De opslagstatus wordt na het opnieuw opstarten automatisch verlaten.

Voordat u gaat communiceren, sluit u eerst de manometer aan op de computer en drukt u vervolgens op de menuknop om de eerste USB-bediening te openen. Als “OK” wordt weergegeven, wordt de computersoftware geopend voor de volgende stap. Als "LOAD" een paar seconden wordt weergegeven, wordt "ERR-C" een paar seconden weergegeven en keert dan terug naar de normale interface, waarna het mislukt. Op dit moment kunt u de communicatielijn wijzigen of de manometer opnieuw opstarten om weer te werken. Nadat de gegevensoverdracht is voltooid, drukt u op de open-toets om terug te keren naar de normale interface.

Opmerking: Nadat de manometer de communicatiestatus heeft bereikt, verlaat hij automatisch de opslagstatus.

Voordat u het setup-menu opent, moet u uw wachtwoord invoeren; het wachtwoord is “503”. De bedieningsmethode is als volgt:

1. Houd de menuknop ongeveer 5 seconden ingedrukt, het scherm geeft de invoerwachtwoordinterface “P---” weer; het wachtwoord wordt van links naar rechts ingevoerd;
2. Bij het invoeren is de omhoog-toets het getal +, de omlaag-toets het getal -, de menutoets wordt bepaald door het getal en wordt het wachtwoord "503" ingevoerd om naar de instellingeninterface te gaan.

Opmerking: Als het wachtwoord onjuist is ingevoerd, wordt “Err-0” weergegeven en keert u terug naar de normale interface.

Er zijn 2 opties in het setup-menu, namelijk:

1-Int 2-Mod

Leg het als volgt uit:

1. <1-Int> Voer dit item uit om de opslagintervaltijd in te stellen;
2. <2-Mod> Voer dit item uit om de modus van de manometer in te stellen.

Druk op de toetsen “achtergrondverlichting” en “nul” om de bovenstaande twee opties te selecteren, druk op de knop “Menu” om de geselecteerde iteminstellingen te openen en druk op de knop “Afsluiten” om terug te keren naar de normale interface.

Na het openen van deze interface wordt de huidige opslagintervaltijd (in seconden) weergegeven. Druk op de knop "Menu", het eerste cijfer knippert, druk op de toetsen "Backlight" en "Correct Zero" om het getal op te tellen/af te trekken. Het eerste bit is ingesteld. Druk daarna op de knop "Menu" om de tweede instelling te openen. Nadat de instelling is voltooid en het nummer binnen het bereik van (1-7200) ligt, wordt het opgeslagen en keert het terug naar de vorige interface. Op dit moment is de instelling voltooid. Als het buiten het bereik valt, wordt het weergegeven. "Err-0" en keer terug naar de vorige interface, wat nog steeds de laatste instellingsgegevens zijn. Druk op elk gewenst moment op de knop "Afsluiten" om de huidige bewerking af te sluiten en terug te keren naar het vorige scherm.

Opmerking: De standaard fabrieksmeetsnelheid van het instrument is 0010 (eenmalig 10 seconden)

Na het openen van deze interface wordt de huidige modus weergegeven. Druk op “Backlight” of “Zero” om van modus te wisselen. Druk na het selecteren op de knop “Menu” om de instelling te voltooien en terug te keren naar de vorige interface.

Selecteer Mod1, de drukbemonsteringsfrequentie van de manometer is 1 seconde;

Selecteer Mod2, de drukbemonsteringsfrequentie van de manometer is de ingestelde opslagintervaltijd.

De pijl omhoog is de modusvlag, die wordt weergegeven als Mod2 en niet als Mod1.

Als u onder normale omstandigheden de manometer wilt controleren, kunt u Mod1 gebruiken. De drukbemonsteringsfrequentie van Mod2 is gerelateerd aan het ingestelde opslaginterval.

Let op: Bij gebruik van de opslagfunctie wordt aanbevolen Mod2 te gebruiken om de levensduur van de batterij te verlengen. De modus heeft een automatische opslagfunctie en gaat na het opnieuw opstarten automatisch naar de instelmodus vóór de laatste uitschakeling.

1. gegevens verwijderen

Nadat u de wachtwoordinvoerinterface hebt geopend, voert u het wachtwoord “600” in, drukt u op de knop “Menu”, de manometer geeft “OK” weer, het verwijderen van de gegevens is voltooid en de normale interface keert terug.

2. de tijd bekijken

Nadat u de wachtwoordinvoerinterface hebt geopend, voert u het wachtwoord “601” in. De manometer geeft achtereenvolgens “jaar-maand-dag-uur-minuut-seconde” weer en keert automatisch terug naar de normale interface.

3. het aantal records bekijken

Nadat u de wachtwoordinvoerinterface hebt geopend, voert u het wachtwoord “602” in. De manometer geeft het aantal momenteel opgeslagen gegevens weer en keert automatisch terug naar de normale interface.

1. installatie

1. De meter moet in een verticaal horizontaal vlak worden geïnstalleerd.
2. Let op de afstemming van het drukbereik bij gebruik met een drukpomp of andere instrumenten.
3. Als bij een druk van 0 de weergave van de digitale manometer niet 0 is, gebruik dan de knop "Nul" om de nulkalibratie uit te voeren om de nauwkeurigheid van de meting te garanderen.
4. Controleer voordat u de digitale meter op het apparaat installeert of de header schoon is. Houd de slang schoon tijdens gebruik.

2. onderhoud

1. Het instrument is een uiterst nauwkeurig meetinstrument, dat moet worden geselecteerd op het gebied van de luchtcirculatie, gemakkelijk te observeren, gemakkelijk te onderhouden en te bedienen.
2. Hoewel de digitale manometer tijdens gebruik 1,2 keer te veel druk kan uitoefenen, heeft dit invloed op de nauwkeurigheid van de meting en kan het instrument beschadigd raken. Het wordt aanbevolen dat de gebruiker de meter gebruikt volgens het bereik.
3. Wanneer het LCD-scherm van de digitale precisiemanometer aangeeft dat de batterijspanning een lege ruimte is, laad deze dan onmiddellijk op om de normale werking van de meting te garanderen. Uitschakelen tijdens het opladen, de oplaadtijd is 3 ~ 4 uur.
