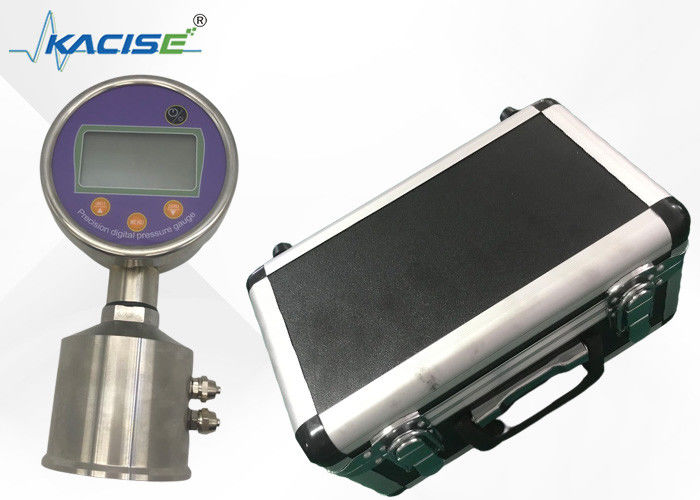

24VDC digitale oliedruksmeter met een nauwkeurigheid van 0,1% oplaadbare lithiumbatterij en 50000 gegevensrecordlimiet

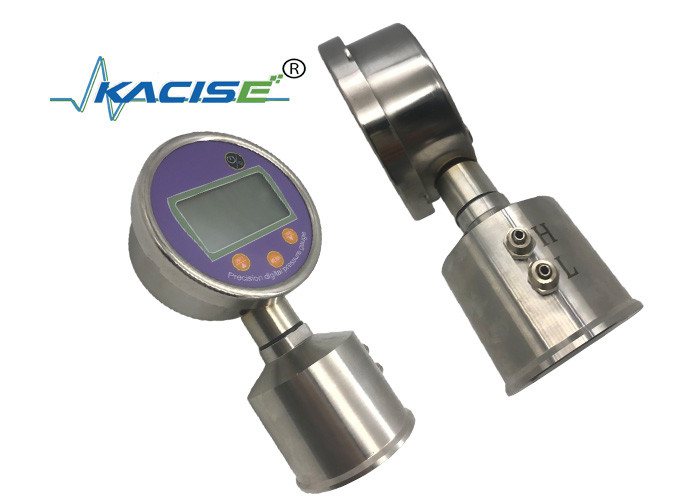

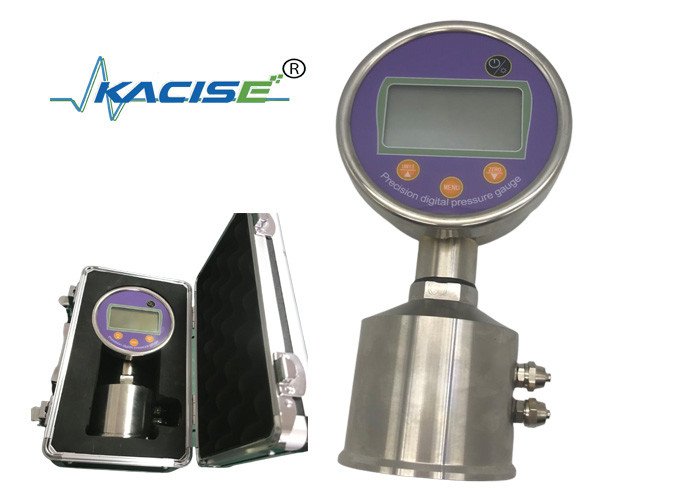

Kacise hoogte nauwkeurigheid 0,1% opslag olie drukmeter, roestvrij staal waterdrukmeter met batterij

1. Overzicht

De KPG201C-digitale precisie-drukmeter maakt gebruik van een hoogprecisie-grootschalige geïntegreerde schakeling met een laag vermogen als kernapparaat, die voornamelijk bestaat uit een meetchip met een hoge precisie.beschermingscircuit voor het opladen van batterijen, sensor- en signaalverwerkingscircuit.

Het product maakt gebruik van een microprocessor om automatisch de nulverschuiving van het instrument, niet-lineariteit, enz. te compenseren en te corrigeren,en gebruik maakt van hoogwaardige apparaten zoals hoogstabiele druksensoren om de nauwkeurigheid en betrouwbaarheid van het instrument te waarborgen. De meter kan zelf verschillende functieparameters instellen, de toepassing is flexibel en verschillende functies kunnen worden geselecteerd.en de opslagtijd kan zelf worden ingesteld.

2. Kenmerken

• Verschillende parameters kunnen op elk moment en overal worden ingesteld volgens de behoeften van de gebruiker, en de toepassing is flexibel en handig.
• Speciale functionele drukmeters kunnen worden aangepast aan de behoeften van de gebruiker.
• De software voert temperatuurcompensatie uit met een hoge precisie en een brede werktemperatuur.

3. Parameters

4. Display paneel en toetsen

1, knop Beschrijving

• "Power" knop: <1> Deze knop wordt gebruikt om de drukmeter aan en uit te zetten;
• < 2> Verlaat de instellingeninterface.
• "Menu"-knop: <1> Lang drukken om de wachtwoordinterface in te voeren;
• < 2> Kort drukken om in de communicatietoestand te komen.
• ′Nul′-knop: <1> Druk op deze knop om automatisch de nulverschuivingsdruk te corrigeren;
• < 2> Stel de interface-downfunctie in.
• 'Achtergrondverlichting'-knop: <1> Kort drukken om de achtergrond aan en uit te schakelen;
• < 2> Op-functie wanneer in de instellingeninterface;
• <3> Druk lang om de opslagtoestand in en uit te voeren.

2. Beschrijving weergeven

5. Kalibratie

Indien de drukweergave onjuist is en een drukkalibratie vereist is, neemt u contact op met het bedrijf en legt u dit aan de beroepsbeoefenaar uit.

Opmerking: Niet-professionals mogen de drukmeter niet kalibreren om ernstige schade aan de drukmeter te voorkomen.

6. Gebruik van basisfuncties

1Energie aan en uit.

Druk kort op de drukknop om de drukmeter aan en uit te schakelen.

2Achterlicht aan en uit.

Druk kort op de knop om de achtergrondverlichting aan/uit te zetten en de kleur is wit.

3Druk vrij.

Druk op de drukpoort van de drukmeter naar de atmosfeer.Indien succesvol, wordt CAL-0 weergegeven.

4. Gegevensopname

Druk ongeveer 5 seconden op de drukknop “unit” en houd deze ingedrukt om de gegevensloggingfunctie van de drukmeter te starten/stoppen.het betekent dat het momenteel in de opslag staatAls de opslagruimte vol is, wordt de drukmeter weergegeven als vol.

Opmerking: de opslagtoestand wordt na herstart automatisch verlaten.

5. Communicatie

Voordat u communiceert, verbindt u eerst de drukmeter met de computer en drukt u op de menu knop om de eerste USB-operatie in te voeren.de computer software zal worden geopend voor de volgende stap. Als "LOAD" wordt weergegeven voor een paar seconden, dan "ERR-C" wordt weergegeven voor een paar seconden en dan keert terug naar de normale interface, dan mislukt het.u kunt de communicatielijn veranderen of de drukmeter opnieuw opstarten om weer te werken. Nadat de gegevensoverdracht is voltooid, druk op de open toets om terug te keren naar de normale interface.

Opmerking: na het invoeren van de communicatietoestand verlaat de drukmeter automatisch de opslagtoestand.

7. Instelling van menu-instructies

1. Ga naar het menu.

Voordat u het setupmenu bezoekt, dient u uw wachtwoord in te voeren en het wachtwoord is 503. De methode is als volgt:

1. Druk ongeveer 5 seconden op de menu-knop en houd deze ingedrukt, het scherm toont de toegangsinterface voor het invoeren van het wachtwoord ?? P---??; het wachtwoord wordt van links naar rechts ingevoerd;
2. Bij het invoeren is de up-toets het getal +, de down-toets het getal -, de menu-toets wordt bepaald door het getal en wordt het wachtwoord "503" ingevoerd om de instellingeninterface te betreden.

Opmerking: indien het wachtwoord onjuist is ingevoerd, wordt “Err-0” weergegeven en keert het terug naar de normale interface.

2) instellen van de menu-opties

Er zijn 2 opties in het setup menu, die zijn:

1-Int 2-Mod

Leg het als volgt uit:

1. <1-Int> Voer dit item uit om de opslagintervaltijd in te stellen;
2. <2-Mod> Voer dit item uit om de modus van de drukmeter in te stellen.

Druk op de knoppen “backlight” en “zero” om de bovenstaande twee opties te selecteren, druk op de knop “menu” om de geselecteerde iteminstellingen in te voeren en druk op de knop “shutdown” om terug te keren naar de normale interface.

3) instellen van het opslaginterval

Na het invoeren van deze interface wordt de huidige opslagintervaltijd (in seconden) weergegeven.Druk op de toetsen “Backlight” en “Correct Zero” om het getal toe te voegen/af te trekken. De eerste bit is ingesteld. Druk vervolgens op de knop ??Menu?? om de tweede instelling in te voeren. Nadat de instelling is voltooid, als het aantal zich binnen het bereik van (1-7200 bevindt,het zal opslaan en terug te keren naar de vorige interface. Op dit moment is de instelling voltooid. Als het buiten het bereik is, wordt het weergegeven. "Err-0" en terug naar de vorige interface, die nog steeds de laatste instellingsgegevens.Druk op de knop "Shutdown" op elk moment om de huidige operatie te beëindigen en terug te keren naar het vorige scherm.

Opmerking: de standaardmetingssnelheid van het instrument is 0010 (eenmaal 10 seconden)

4) Instelling van de modus

Na het invoeren van deze interface wordt de huidige modus weergegeven. Druk op de knoppen “Backlight” of “Zero” om de modus te schakelen.Druk op de knop "Menu" om de instelling te voltooien en terug te keren naar de vorige interface.

Selecteer Mod1, de frequentie van de drukmonsterneming van de drukmeter is 1 seconde;

Selecteer Mod2, de frequentie van de drukmonsterneming van de drukmeter is de ingestelde opslagintervaltijd.

De pijl naar boven is de modusvlag, die als Mod2 wordt weergegeven en niet als Mod1 wordt weergegeven.

Als u onder normale omstandigheden de drukmeter wilt controleren, kunt u Mod1 gebruiken. De frequentie van de drukmonstering van Mod2 is gerelateerd aan het ingestelde opslaginterval.

Opmerking: bij gebruik van de opslagfunctie wordt aanbevolen Mod2 te gebruiken om de levensduur van de batterij te verlengen.en gaat automatisch in de instelling modus voor de laatste uitschakeling na herstart.

8. opslagfunctie operatie

1. verwijdering van gegevens

Na het invoeren van de wachtwoord-invoerinterface, voer het wachtwoord in ¥600 ¥, druk op de ¥Menu ¥ knop, de drukmeter toont ¥OK ¥, het verwijderen van gegevens is voltooid en de normale interface wordt teruggestuurd.

2. kijk naar de tijd

Na het invoeren van de wachtwoordinvoerinterface, voer het wachtwoord in ¥601 ¥, de drukmeter toont ¥jaar-maand-dag-uur-minuut-seconde ¥ op zijn beurt en keert automatisch terug naar de normale interface.

3. het aantal dossiers bekijken

Na het invoeren van de wachtwoord-invoerinterface, voer het wachtwoord in ¥602 ¥, de drukmeter zal het aantal gegevens die momenteel zijn opgeslagen weergeven en automatisch terugkeren naar de normale interface.

9Installatie en onderhoud

1. installatie

1. De meter moet in een verticaal horizontaal vlak worden geïnstalleerd.
2. Let op de matching van het drukbereik bij gebruik met een drukpomp of andere instrumenten.
3. Bij 0-druk, indien het digitale drukmeterbeeld niet 0 is, dient de nulkalibratie te worden uitgevoerd met de knop “Zero” om de nauwkeurigheid van de meting te waarborgen.
4. Controleer voordat u de digitale meter op het apparaat installeert of de kop schoon is.

2. onderhoud

1. Het instrument is een meetinstrument met een hoge precisie, dat in de luchtcirculatie moet worden geselecteerd, gemakkelijk te observeren, eenvoudig te onderhouden en te bedienen.
2. Hoewel de digitale drukmeter tijdens het gebruik 1,2 keer de druk kan overschrijden, zal dit de nauwkeurigheid van de meting beïnvloeden en het instrument beschadigen.Het wordt aanbevolen dat de gebruiker de meter volgens het bereik gebruikt.
3. Wanneer het LCD-scherm van de precieze digitale drukmeter aangeeft dat de batterijspanning een ruimte is, moet u deze onmiddellijk opladen om de normale werking van de meting te garanderen.,De laadtijd is 3 tot 4 uur.
