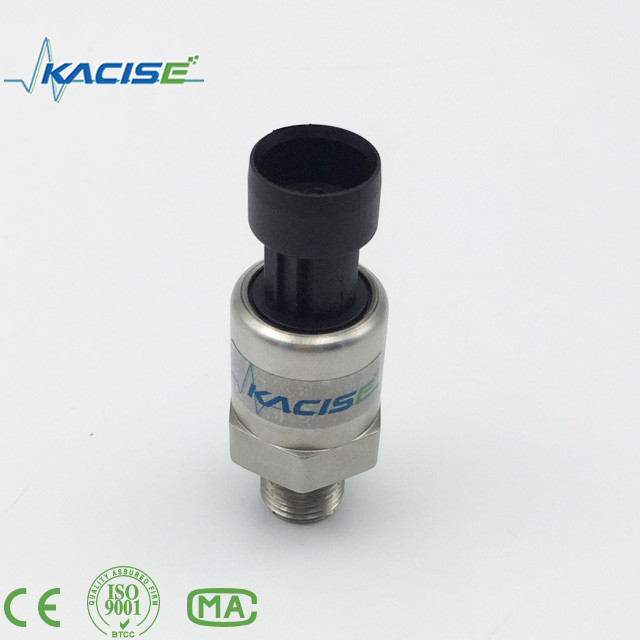

Hydraulische bediening Compressor druk sensor

Specificaties.

Waarde

Drukbereik

0 ~ 2 bar......600 bar

Beperking van de belasting

1.5 maal de nominale drukwaarde (1.5X)

Breukdruk

3 maal de nominale drukwaarde (3X)

Precisiteit

±0,25% F.S., ±0,5% F.S., ±1,0% F.S.

Stabiliteit

Typische waarde 0,5% F.S., maximale waarde: 1% F.S.

Werktemperatuur

-40°C tot 100°C

Compensatietemperatuur

-10°C tot 80°C

Gemiddelde verenigbaarheid

Alle caustic medium compatibel met 1Cr18Ni9Ti

Elektrische prestaties

2 draadsysteem

3 draadsysteem

Uitgangssignaal

4 tot en met 20 mA

0.5 tot en met 4,5 V

Stroomvoorziening

10 ~ 30 Vdc

5Vdc

10 ~ 30 Vdc

Beperking van de belasting

(U-10)/0.02 (Ω)

>100 kΩ

Isolatie

>100MΩ@50V

Elektrische kracht

500V@60 seconde

Vibratie/impact

10 g/5~2000Hz, assen X/Y/Z20g sinus 11ms

Drukhoudend

2x10⁶drukcirkel @25°C

Elektrische aansluiting

Packard, Hirsmann, luchtproppen, vaste kabel, waterdichte kabel

Drukpoort

G1/4, NPT1/4, 7/16-20UNF, M20×1.5, G1/2,

Tipe druk

G,S

Reactietijd:10 ms

Certificaat

Intrinsiek veilige modus E, RoHS;CE

EMI/EMC

EMI: EN50081-1/-2; EMC: EN50082-2

GX-PT1200A uitgangsstroom

GX-PT1200V Spanningsuitgang

GX-PT1200-KX Gespecialiseerd inFrequentieomrekeningswatervoorziening

2 draden

3 draad

Kabel

Hirsman

Luchtstop

Packard

Kracht

Kracht

Rood

1

1

1

Output

Output

Blauw/groen

2

2

2

Krachtgrond

Zwart

3

3

3

Beschermd

Beschermd

Geel
