Honeywell-AC RBA500 Accelerometer

Digitaal compatibele frequentie-uitgangssensor

Voor een frequentie-uitgangssensor produceert Honeywell de Accelerex RBA500 versnellingsmeter.kleine afmetingen, laag vermogen en licht gewicht zijn noodzakelijk.

De versnelling wordt gemeten als functie van het frequentiedifferentie tussen twee trillende kwartsstralen.De output van de Accelerex-versneller wordt ook thermologisch gecompenseerd door gebruik van een interne temperatuursensor en door Honeywell geleverde coëfficiënten; wanneer delta Velocity in de loop van de tijd is geïntegreerd, wordt deze rechtstreeks aan het systeem van de gebruiker verstrekt.

Beginsel van de flexibele kwartsversnellingsmeter:

Wanneer de externe versnelling wordt ingevoerd, zal de slinger de evenwichtspositie verlaten onder de werking van de traagheidskracht.de differentiële capaciteitswaarde van het bovenste en onderste oppervlak van de slingerplaat en het bovenste en onderste koppel van het eindvlak verandertHet versterkte stroomsignaal wordt naar de spoel uitgezonden.en de slinger wordt hersteld tot de evenwichtspositie door push-pull actie met behulp van de ampere kracht van de geactiveerde draad in het magnetisch veldWanneer de afbuigingskant van de slinger erg klein is, is de stroom ongeveer lineair met de invoerversnelling.de invoerversnelling kan worden verkregen door het detecteren van de stroom.

Kenmerken

• Frequentie-uitgang voor directe interface met digitale elektronica
• Lage prijs
• High-g-capaciteit
• Zeer compact ontwerp
• Integral 2 bevestigingsflens
• Laag energieverbruik
• Hermetisch afgesloten koffer
• Interne temperatuursensor voor thermische compensatie
• Een robuust ontwerp en kwaliteitsborging zorgen voor een superieure betrouwbaarheid.

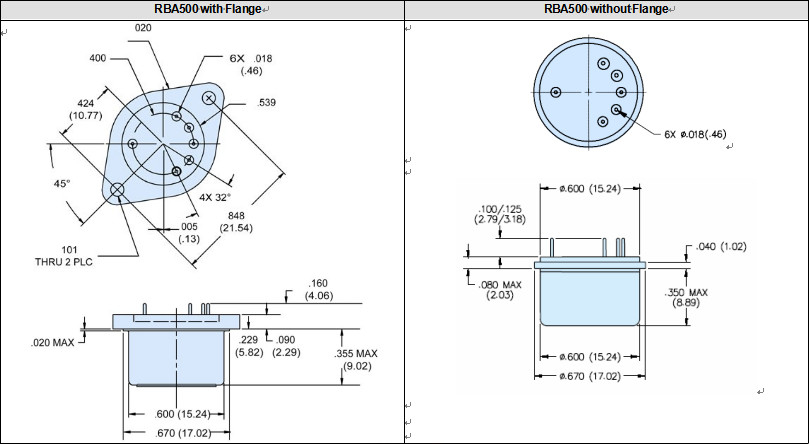

Configuratie tekeningen

Prestaties Kenmerken

Op verzoek zijn aanvullende productspecificaties, contouren en blokdiagrammen en testgegevens beschikbaar.
