Name: Precisiekwarts flexibele versnellingsmeter met ±70 g bereik, 5 μg drempelwaarde en hoge stabiliteit voor traagheidsnavigatie
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KSJB2
Price: 478.00 USD
Availability: InStock

Thuis > producten > Sensor van de versneller >

Precisiekwarts flexibele versnellingsmeter met ±70 g bereik, 5 μg drempelwaarde en hoge stabiliteit voor traagheidsnavigatie

Grondgebaseerde boringen Quartz versnellingsmeters

Flexible versnellingsmeters voor industriële precisiekwarts

Flexible accelerometer voor het boren van aardolie

Plaats van herkomst:

China (Vasteland)

Merknaam:

Kacise

Certificering:

certificate of explosion-proof, CE

Modelnummer:

KSJB2

Neem contact met ons op

Vraag een offerte

Precisiekwarts flexibele versnellingsmeter met ±70 g bereik, 5 μg drempelwaarde en hoge stabiliteit voor traagheidsnavigatie

Productgegevens

Domein:

± 70 g

Drempelwaarde:

5 μg

afwijkingswaarde K0/K1:

≤±3mg

Markeren:

Grondgebaseerde boringen Quartz versnellingsmeters

Flexible versnellingsmeters voor industriële precisiekwarts

Flexible accelerometer voor het boren van aardolie

Betaling en verzendvoorwaarden

Min. bestelaantal

1 stuks

Verpakking Details

elke eenheid heeft een individuele doos en alle dozen zijn verpakt in standaardpakketten of op verzo

Levertijd

5-8 werkdagen

Betalingscondities

T/T,Western Union,MoneyGram

Levering vermogen

1000 stukken per week

Verwante producten

Schokbestendig Quartz Flexible Accelerometer Sensor met een breed temperatuurbereik en Bias ≤ 20 mg voor extreme omgevingen

Vind de beste prijs

Precisie kwarts flexibele versnellingsmeter met schaalfactor van 1,3 ~ 3,5 mA/g voor extreme omstandigheden en schokbestendigheid van 1000 g

Vind de beste prijs

2.3 ~ 3.5mA/g schaalfactor 1000 g schokbestendig kwartsflexibel versnellingsmeter sensor met opslagtemperatuur van -55°C+130°C

Vind de beste prijs

Schokvastheidsversnellingsmeter Sensor met 1000g Tolerantie en breed temperatuurbereik -45°C~+125°C voor hoge precisie 2.3~3.5mA/g Scale Factor

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Productbeschrijving

Hoge precisie traagheidsnavigatieversnellingsmeters voor een groot aantal toepassingen hebben een hoge stabiliteit

De kwarts-flexibele versnellingsmeter uit de KSJB2-serie is een zeer nauwkeurige accelerometer op traagheidsnavigatieniveau voor een groot aantal toepassingen (tot 100 g). Het product heeft uitstekende stabiliteit op lange termijn, herhaalbaarheid, opstartprestaties, aanpassingsvermogen aan de omgeving en hoge betrouwbaarheidskenmerken, kan worden gebruikt voor statische tests, kan worden gebruikt voor dynamische tests, is ook een standaard trillingssensor en hellingssensor.

De uitgangsstroom van het product is lineair gerelateerd aan de ontvangen kracht of versnelling, en de gebruiker kan door middel van berekeningen de juiste bemonsteringsweerstand selecteren om een uiterst nauwkeurige uitvoer te bereiken. De ingebouwde temperatuursensor kan worden gebruikt om de offsetwaarde en schaalfactor te compenseren om de impact van de omgevingstemperatuur te verminderen volgens de behoeften van de gebruiker.

Toepassingen: Flexibele slingerversnellingsmeters van kwarts worden veel gebruikt bij het meten van verschillende lineaire versnellingen en trillingsversnellingen en bij het meten van parameters zoals snelheid, afstand, hoeksnelheid en hoekverplaatsing. Met succes gebruikt in systemen voor het meten van de microzwaartekracht per satelliet, uiterst nauwkeurige traagheidsnavigatiesystemen, boorgatonderzoeken op rots- en grondbasis en olieboringen, continue inclinometersystemen, lanceervoertuigen, ballistische raketten, ruimtevaartuigen en andere en civiele velden.

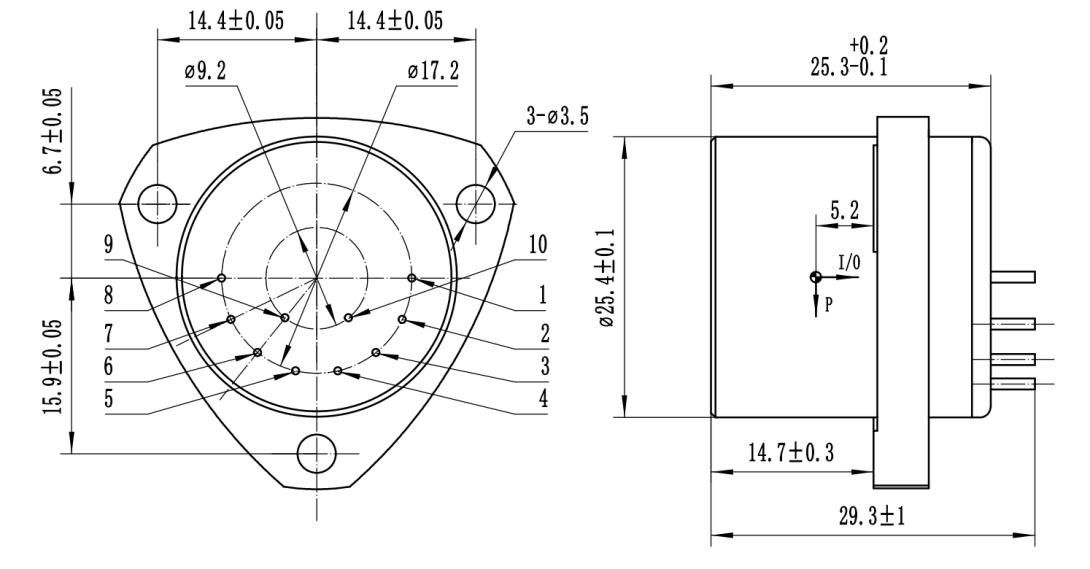

Overzichtsdiagram en pindefinitie:

Figuur I: Universele versnellingsmeter

Pin conventionele definitie:

1, signaaluitgang;
2. Leeg;
3, -15V;
4, +15V;
5, voeding en signaalaarde;
6. Leeg;
7. Leeg;
8. Leeg;
9, -9V-uitgang;
10, +9V-uitgang.

technische parameters:

Nummer	Parameters	KSJB2-01	KSJB2-02	KSJB2-03
1	Domein	±70g	±70g	±70g
2	Drempelwaarde	5μg	5μg	5μg
3	afwijkingswaarde K₀/K₁	≤±3 mg	≤±3 mg	≤±5 mg
4	schaalfactor K₁	0,8~1,2 mA/g	0,8~1,2 mA/g	0,8~1,2 mA/g
5	Niet-lineaire coëfficiënt K van de tweede orde₂	≤±10μg /g2	≤±15μg /g2	≤±20μg /g2
6	0g 4 uur stabiliteit op korte termijn	≤10 µg	≤15 µg	≤20 µg
7	1g 4 uur stabiliteit op korte termijn	≤10 ppm	≤15 ppm	≤20 ppm
8	afwijkingswaarde synthese herhaalbaarheid σK₀(1σ, één maand)	≤10 µg	≤20 µg	≤30 µg
9	Schaalfactor geïntegreerde herhaalbaarheid σK₁/K₁(1σ, één maand)	≤15ppm	≤30 ppm	≤50 ppm
10	Uitgebreide herhaalbaarheid van niet-lineaire coëfficiënten K₂/K₁(1σ, één maand)	≤±10 µg/g2	≤±20 μg /g2	≤±30 µg/g2
11	afwijkingswaarde Temperatuurcoëfficiënt (de gemiddelde waarde van de hele temperatuurzone)	≤±10 μg /℃	≤±30 μg /℃	≤±50 μg /℃
12	Schaalfactor Temperatuurcoëfficiënt (de gemiddelde waarde van de hele temperatuurzone)	≤±20 ppm /℃	≤±30 ppm /℃	≤±50 ppm /℃
13	Ruis (de bemonsteringsweerstand is 840Ω)	≤5mv	≤5mv	≤5mv
14	Natuurlijke frequentie	400~800 Hz	400~800 Hz	400~800 Hz
15	bandbreedte	800~2500 Hz	800~2500 Hz	800~2500 Hz
16	Willekeurige trillingen	6g (20-2000 Hz)	6g (20-2000 Hz)	6g (20-2000 Hz)
17	staking	100 g, 8 ms, 1/2 sin	100 g, 8 ms, 1/2 sin	100 g, 8 ms, 1/2 sin
18	Bedrijfstemperatuurbereik	-55~+85℃	-55~+85℃	-55~+85℃
19	Bereik opslagtemperatuur	-60~+120℃	-60~+120℃	60~+120℃
20	Voeding	±12~±15V	±12~±15V	±12~±15V
21	Huidig verbruik	≤±20mA	≤±20mA	≤±20mA
22	Temperatuursensor	Aanpasbaar door gebruiker	Aanpasbaar door gebruiker	Aanpasbaar door gebruiker
23	dimensie	Ф25,4X30mm	Ф25,4X30mm	Ф25,4X30mm
24	gewicht	≤80g	≤80g	≤80g

Opmerking:

Schaalfactor wordt aangepast aan de gebruikersvereisten;
Temperatuursensor: verdeeld in AD590, pt1000, 18B20,
Testcyclus: verdeeld in 1 maand, 3 maanden, 6 maanden, 12 maanden, volgens gebruikersvereisten voor testen;
Volgens de installatievereisten van de gebruiker; De afmetingen kunnen enigszins worden aangepast aan de gebruikersvereisten en andere testvereisten kunnen worden uitgevoerd volgens de eisen van de klant.
