Plaats van herkomst: | China (Vasteland) |
Merknaam: | Kacise |
Certificering: | certificate of explosion-proof, CE |
Modelnummer: | KSJB1 |
Min. bestelaantal: | 1 stuks |
---|---|
Verpakking Details: | elke eenheid heeft een individuele doos en alle dozen zijn verpakt in standaardpakketten of op verzo |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | T/T, Western Union, MoneyGram |
Levering vermogen: | 1000 stukken per week |
Werkingsgebied: | ±50g | Drempelwaarde: | 5μg |
---|---|---|---|
afwijkingswaarde K0/K1: | ≤±3mg | ||
Hoog licht: | Sensor van de navigatieversnellingsmeter,Quartz Flexible Accelerometer Sensor,Hoogprecisieversnellingsmetermodule |

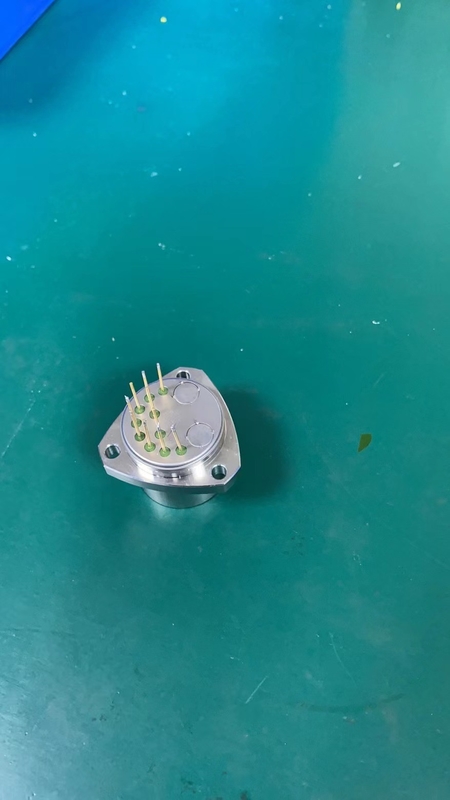

De KSJB1-serie quartz flexibele versnellingsmeter sensor is een hoge precisie militaire traagheidsnavigatie accelerometer sensor, bekend om zijn uitzonderlijke lange termijn stabiliteit, herhaalbaarheid,startprestatiesHet heeft een tweeledig doel: het verwerkt statische en dynamische tests efficiënt.en functioneert als zowel een standaard trillingssensor als een neigingssensor.
De uitgangsstroom van het product is lineair met de kracht of versnelling en de gebruiker kan de juiste bemonsteringsweerstand selecteren door middel van berekeningen om een hoge precisie te bereiken.En kan worden ingebouwd in temperatuur sensor volgens de vereisten van de gebruiker, gebruikt voor de compensatie van de gedeeltelijke waarde en schaalfactor, verminderen de invloed van de omgevingstemperatuur.
Toepassing: traagheidsmeting en trillingsisolatieproef van een nauwkeurig traagheidsnavigatiesysteem in de luchtvaart, luchtvaart, schepen, wapens en andere gebieden.
Schema en definitie van de pin:
Figuur I: Universele versnellingsmeter
Pin conventionele definitie: 1, signaaluitgang; 2. Leeg; 3, -15V; 4, +15V; 5, stroomvoorziening en signaalgrond; 6. Leeg; 7. Leeg; 8. Leeg; 9, -9V uitgang; 10, +9V uitgang.
Het montagegat is U-vormig.
Het bevestigingsgat is U-vormig en de pin is 8 pinnen
De buitendimensie is vierkant.
technische parameters:
Aantal | Parameters | KSJB1-01 | KSJB1-02 | KSJB1-03 |
1 | Toepassingsgebied | ± 50 g | ± 50 g | ± 50 g |
2 | Drempelwaarde | 5 μg | 5 μg | 5 μg |
3 | afwijkingwaarde K0/K1 | ≤ ± 3 mg | ≤ ± 3 mg | ≤ ± 5 mg |
4 | schaalfactor K1 | 10,05 tot 1,30 mA/g | 10,05 tot 1,30 mA/g | 10,05 tot 1,30 mA/g |
5 | Niet-lineaire coëfficiënt van tweede orde K2 | ≤ ± 10 μg/g2 | ≤ ± 15 μg/g2 | ≤ ± 20 μg/g2 |
6 | 0g 4 uur korte termijn stabiliteit | ≤ 10 μg | ≤ 10 μg | ≤ 15 μg |
7 | 1 g 4 uur korte termijn stabiliteit | ≤ 10 ppm | ≤ 10 ppm | ≤ 15 ppm |
8 | afwijkingswaarde synthese herhaalbaarheid σK0(1 σ, één maand) | ≤ 10 μg | ≤ 20 μg | ≤ 30 μg |
9 | Scale factor geïntegreerde herhaalbaarheid σK1/K1(1 σ, één maand) | ≤ 15 ppm | ≤ 30 ppm | ≤ 50 ppm |
10 | Alomvattende herhaalbaarheid van niet-lineaire coëfficiënten K2/K1(1 σ, één maand) | ≤ ± 10 μg/g2 | ≤ ± 20 μg/g2 | ≤ ± 30 μg/g2 |
11 | afwijkingswaarde Temperatuurcoëfficiënt ((De gemiddelde waarde van de gehele temperatuurzone) | ≤ ± 10 μg /°C | ≤ ± 30 μg /°C | ≤ ± 50 μg /°C |
12 | Schaalfactor Temperatuurcoëfficiënt ((De gemiddelde waarde van de gehele temperatuurzone) | ≤ ± 10 ppm /°C | ≤ ± 30 ppm /°C | ≤ ± 50 ppm /°C |
13 | Ruis ((De bemonsteringsweerstand is 840Ω) | ≤ 5mv | ≤ 8,4 mv | ≤ 8,4 mv |
14 | Natuurlijke frequentie | 400 tot 800 Hz | 400 tot 800 Hz | 400 tot 800 Hz |
15 | bandbreedte | 800 tot 2500 Hz | 800 tot 2500 Hz | 800 tot 2500 Hz |
16 | Willekeurige trillingen | 6g ((20-2000 Hz) | 6g ((20-2000 Hz) | 6g ((20-2000 Hz) |
17 | staking | 100 g, 8 ms, 1/2 sin | 100 g, 8 ms, 1/2 sin | 100 g, 8 ms, 1/2 sin |
18 | Werktemperatuurbereik | -55°C tot +85°C | -55°C tot +85°C | -55°C tot +85°C |
19 | Bergingstemperatuurbereik | -60°C tot +120°C | -60°C tot +120°C | -60°C tot +120°C |
20 | Stroomvoorziening | ±12~±15V | ±12~±15V | ±12~±15V |
21 | Huidig verbruik | ≤ ± 20mA | ≤ ± 20mA | ≤ ± 20mA |
22 | Temperatuursensor | Gebruiker aanpasbaar | Gebruiker aanpasbaar | Gebruiker aanpasbaar |
23 | afmeting | F25.4x30 mm | F25.4x30 mm | F25.4x30 mm |
24 | gewicht | ≤ 80 g | ≤ 80 g | ≤ 80 g |
Opmerking:
1De schaalfactor wordt aangepast aan de behoeften van de gebruiker;
2.Temperatuursensor: onderverdeeld in AD590, pt1000, 18B20,
3Testcyclus: verdeeld in 1 maand, 3 maanden, 6 maanden, 12 maanden, volgens de eisen van de gebruiker voor de test;
4De afmetingen kunnen licht worden aangepast aan de behoeften van de gebruiker.en andere testvereisten kunnen worden uitgevoerd volgens de eisen van de klant.
