Productbeschrijving:

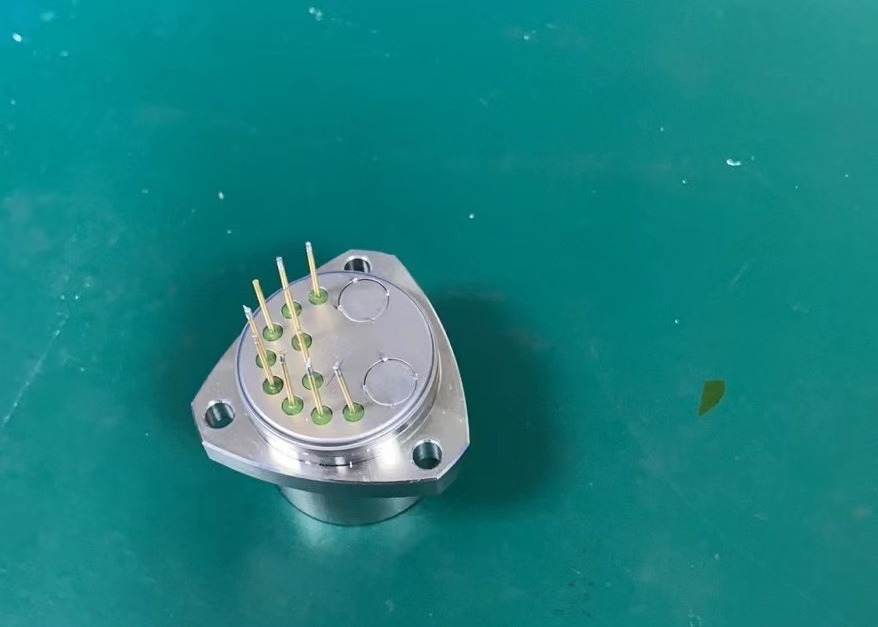

De KSJB2-serie quartz flexibele versnellingsmeter is een uitzonderlijk nauwkeurige sensor die is ontworpen voor traagheidsnavigatie in een breed scala van militaire toepassingen en die krachten tot 100 g kan meten.Dit product wordt zeer gewaardeerd om zijn uitzonderlijke langdurige stabiliteit., herhaalbaarheid, startprestaties, aanpassingsvermogen aan verschillende omgevingen en opmerkelijke betrouwbaarheid.
Het kan zowel voor statische als dynamische tests worden gebruikt en dient ook als standaardtrillings- en neigingssensor.De uitgangsstroom van de sensor is recht evenredig met de aangebrachte kracht of versnelling, en de gebruiker kan deze afstemmen door de juiste bemonsteringsweerstand te selecteren.de ingebouwde temperatuursensor maakt het mogelijk om verschuivingswaarden en schaalfactoren te compenseren om de effecten van temperatuurveranderingen zo nodig te minimaliseren.
De toepassingen van deze sensor omvatten traagheidsmetingen in hoge precisie militaire navigatiesystemen die worden gebruikt in de luchtvaart, luchtvaart, marineoperaties, wapens en diverse andere gebieden.alsmede voor de beproeving van precisie-instrumenten, trillingsisolatie en helling.

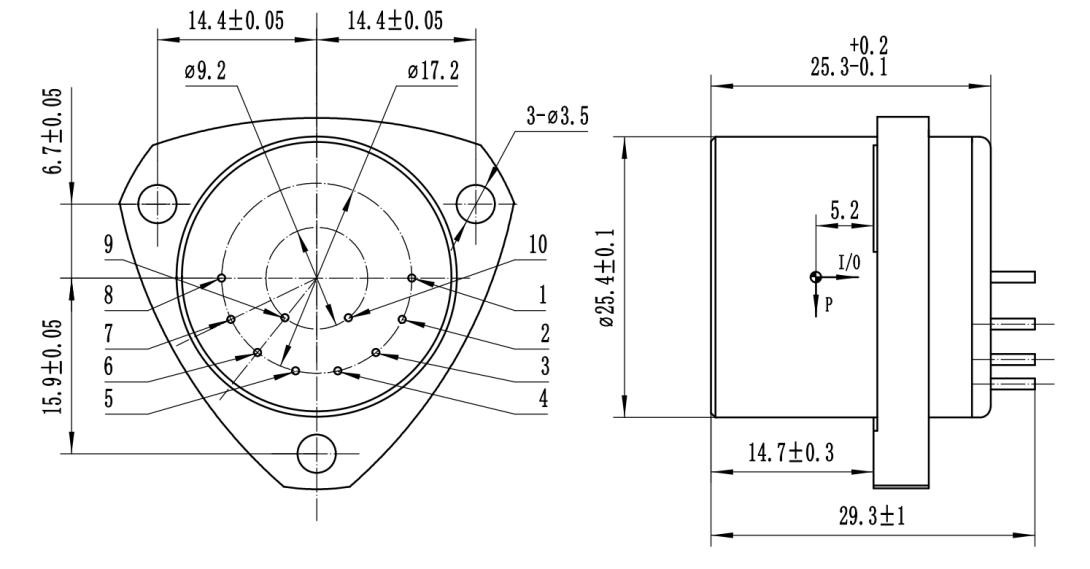

Schema en definitie van de pin:
Figuur I: Universele versnellingsmeter
Pin conventionele definitie: 1, signaaluitgang; 2. Leeg; 3, -15V; 4, +15V; 5, stroomvoorziening en signaalgrond; 6. Leeg; 7. Leeg; 8. Leeg; 9, -9V uitgang; 10, +9V uitgang.
Technische parameters:
| Aantal |
Parameters |
KSJB2-01 |
KSJB2-02 |
KSJB2-03 |
| 1 |
Toepassingsgebied |
± 70 g |
± 70 g |
± 70 g |
| 2 |
Drempelwaarde |
5 μg |
5 μg |
5 μg |
| 3 |
afwijking K0/K1 |
≤ ± 3 mg |
≤ ± 3 mg |
≤ ± 5 mg |
| 4 |
schaalfactor K1 |
00,8 tot 1,2 mA/g |
00,8 tot 1,2 mA/g |
00,8 tot 1,2 mA/g |
| 5 |
Niet-lineaire coëfficiënt van tweede orde K2 |
≤ ± 10 μg/g2 |
≤ ± 15 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 uur korte termijn stabiliteit |
≤ 10 μg |
≤ 15 μg |
≤ 20 μg |
| 7 |
1 g 4 uur korte termijn stabiliteit |
≤ 10 ppm |
≤ 15 ppm |
≤ 20 ppm |
| 8 |
afwijkingswaarde synthese herhaalbaarheid σK0(1 σ, één maand) |
≤ 10 μg |
≤ 20 μg |
≤ 30 μg |
| 9 |
Scale factor geïntegreerde herhaalbaarheid σK1/K1(1 σ, één maand) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Alomvattende herhaalbaarheid van niet-lineaire coëfficiënten K2/K1(1 σ, één maand) |
≤ ± 10 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
afwijkingswaarde Temperatuurcoëfficiënt ((De gemiddelde waarde van de gehele temperatuurzone) |
≤ ± 10 μg /°C |
≤ ± 30 μg /°C |
≤ ± 50 μg /°C |
| 12 |
Schaalfactor Temperatuurcoëfficiënt ((De gemiddelde waarde van de gehele temperatuurzone) |
≤ ± 20 ppm /°C |
≤ ± 30 ppm /°C |
≤ ± 50 ppm /°C |
| 13 |
Ruis ((De bemonsteringsweerstand is 840Ω) |
≤ 5mv |
≤ 5mv |
≤ 5mv |
| 14 |
Natuurlijke frequentie |
400 tot 800 Hz |
400 tot 800 Hz |
400 tot 800 Hz |
| 15 |
bandbreedte |
800 tot 2500 Hz |
800 tot 2500 Hz |
800 tot 2500 Hz |
| 16 |
Willekeurige trillingen |
6g ((20-2000 Hz) |
6g ((20-2000 Hz) |
6g ((20-2000 Hz) |
| 17 |
staking |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
| 18 |
Werktemperatuurbereik |
-55 ̊+85°C |
-55 ̊+85°C |
-55 ̊+85°C |
| 19 |
Bergingstemperatuurbereik |
-60°C tot +120°C |
-60°C tot +120°C |
60°C tot + 120°C |
| 20 |
Stroomvoorziening |
±12~±15V |
±12~±15V |
±12~±15V |
| 21 |
Huidig verbruik |
≤ ± 20mA |
≤ ± 20mA |
≤ ± 20mA |
| 22 |
Temperatuursensor |
Gebruiker aanpasbaar |
Gebruiker aanpasbaar |
Gebruiker aanpasbaar |
| 23 |
afmeting |
F25.4x30 mm |
F25.4x30 mm |
F25.4x30 mm |
| 24 |
gewicht |
≤ 80 g |
≤ 80 g |
≤ 80 g |
Opmerking:
1De schaalfactor wordt aangepast aan de behoeften van de gebruiker;
2.Temperatuursensor: onderverdeeld in AD590, pt1000, 18B20,
3Testcyclus: verdeeld in 1 maand, 3 maanden, 6 maanden, 12 maanden, volgens de eisen van de gebruiker voor de test;
4De afmetingen kunnen licht worden aangepast aan de behoeften van de gebruiker.en andere testvereisten kunnen worden uitgevoerd volgens de eisen van de klant.
|
|
