Productbeschrijving:

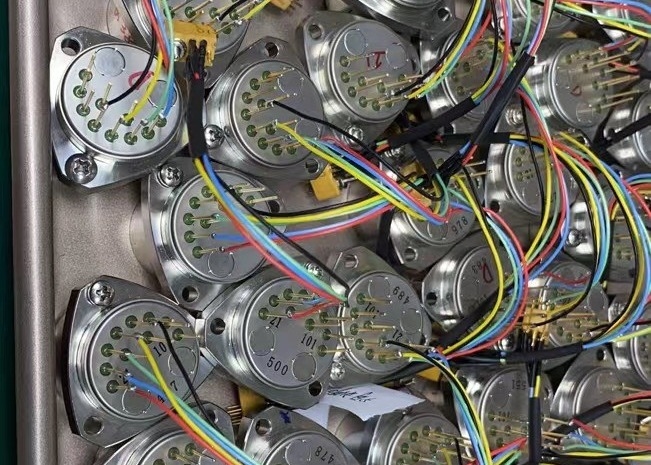

KSJB2-serie kwarts flexibele versnellingsmeter is een hoge precisie, traagheidsnavigatie niveau versnellingsmeter voor een groot aantal militaire toepassingen, het product heeft een uitstekende lange termijn stabiliteit,herhaalbaarheid, startprestaties, aanpassingsvermogen voor het milieu en hoge betrouwbaarheidskenmerken, kan worden gebruikt voor statische tests kan worden gebruikt voor dynamische tests,is ook een standaard trillings- en hellingssensor.
De uitgangsstroom van het product is lineair gerelateerd aan de ontvangen kracht of versnelling,en de gebruiker kan de juiste bemonsteringsweerstand selecteren door middel van berekeningen om een hoge precisie output te bereikenDe ingebouwde temperatuursensor kan worden gebruikt om de verschuivingswaarde en schaalfactor te compenseren om de impact van de omgevingstemperatuur te verminderen volgens de behoeften van de gebruiker.
toepassingen: traagheidsmeting van militair nauwkeurig traagheidsnavigatiesysteem in de luchtvaart, luchtvaart, schepen, wapens en andere gebieden,Vibratie-isolatie- en hellingstest voor precisie-instrumenten.
Schema en definitie van de pin:
Figuur I: Universele versnellingsmeter
Pin conventionele definitie: 1, signaaluitgang; 2. Leeg; 3, -15V; 4, +15V; 5, stroomvoorziening en signaalgrond; 6. Leeg; 7. Leeg; 8. Leeg; 9, -9V uitgang; 10, +9V uitgang.
Technische parameters:
| Aantal |
Parameters |
KSJB2-01 |
KSJB2-02 |
KSJB2-03 |
| 1 |
Toepassingsgebied |
± 70 g |
± 70 g |
± 70 g |
| 2 |
Drempelwaarde |
5 μg |
5 μg |
5 μg |
| 3 |
afwijking K0/K1 |
≤ ± 3 mg |
≤ ± 3 mg |
≤ ± 5 mg |
| 4 |
schaalfactor K1 |
00,8 tot 1,2 mA/g |
00,8 tot 1,2 mA/g |
00,8 tot 1,2 mA/g |
| 5 |
Niet-lineaire coëfficiënt van tweede orde K2 |
≤ ± 10 μg/g2 |
≤ ± 15 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 uur korte termijn stabiliteit |
≤ 10 μg |
≤ 15 μg |
≤ 20 μg |
| 7 |
1 g 4 uur korte termijn stabiliteit |
≤ 10 ppm |
≤ 15 ppm |
≤ 20 ppm |
| 8 |
afwijkingswaarde synthese herhaalbaarheid σK0(1 σ, één maand) |
≤ 10 μg |
≤ 20 μg |
≤ 30 μg |
| 9 |
Scale factor geïntegreerde herhaalbaarheid σK1/K1(1 σ, één maand) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Alomvattende herhaalbaarheid van niet-lineaire coëfficiënten K2/K1(1 σ, één maand) |
≤ ± 10 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
afwijkingswaarde Temperatuurcoëfficiënt ((De gemiddelde waarde van de gehele temperatuurzone) |
≤ ± 10 μg /°C |
≤ ± 30 μg /°C |
≤ ± 50 μg /°C |
| 12 |
Schaalfactor Temperatuurcoëfficiënt ((De gemiddelde waarde van de gehele temperatuurzone) |
≤ ± 20 ppm /°C |
≤ ± 30 ppm /°C |
≤ ± 50 ppm /°C |
| 13 |
Ruis ((De bemonsteringsweerstand is 840Ω) |
≤ 5mv |
≤ 5mv |
≤ 5mv |
| 14 |
Natuurlijke frequentie |
400 tot 800 Hz |
400 tot 800 Hz |
400 tot 800 Hz |
| 15 |
bandbreedte |
800 tot 2500 Hz |
800 tot 2500 Hz |
800 tot 2500 Hz |
| 16 |
Willekeurige trillingen |
6g ((20-2000 Hz) |
6g ((20-2000 Hz) |
6g ((20-2000 Hz) |
| 17 |
staking |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
| 18 |
Werktemperatuurbereik |
-55 ̊+85°C |
-55 ̊+85°C |
-55 ̊+85°C |
| 19 |
Bergingstemperatuurbereik |
-60°C tot +120°C |
-60°C tot +120°C |
60°C tot + 120°C |
| 20 |
Stroomvoorziening |
±12~±15V |
±12~±15V |
±12~±15V |
| 21 |
Huidig verbruik |
≤ ± 20mA |
≤ ± 20mA |
≤ ± 20mA |
| 22 |
Temperatuursensor |
Gebruiker aanpasbaar |
Gebruiker aanpasbaar |
Gebruiker aanpasbaar |
| 23 |
afmeting |
F25.4x30 mm |
F25.4x30 mm |
F25.4x30 mm |
| 24 |
gewicht |
≤ 80 g |
≤ 80 g |
≤ 80 g |
Opmerking:
1De schaalfactor wordt aangepast aan de behoeften van de gebruiker;
2.Temperatuursensor: onderverdeeld in AD590, pt1000, 18B20,
3Testcyclus: verdeeld in 1 maand, 3 maanden, 6 maanden, 12 maanden, volgens de eisen van de gebruiker voor de test;
4De afmetingen kunnen licht worden aangepast aan de behoeften van de gebruiker.en andere testvereisten kunnen worden uitgevoerd volgens de eisen van de klant.
Toepassingen:
Kacise KSJB2 Accelerometer Sensor wordt meestal gebruikt om de versnelling van een object in beweging te detecteren en te meten.Het wordt ook gebruikt in robotica.Het kan worden gebruikt voor het detecteren en controleren van de versnelling van voertuigen, vliegtuigen, treinen, schepen en andere objecten in beweging.Het kan ook worden gebruikt in trillings- en seismische bewakingssystemen.De Kacise KSJB2 versnellingsmeter sensor is zeer nauwkeurig en betrouwbaar, waardoor het een ideale keuze is voor het detecteren van de snelheid van de beweging.
Ondersteuning en diensten:
Technische ondersteuning en diensten van accelerometersensoren
Wij bieden uitgebreide technische ondersteuning en diensten voor onze Accelerometer Sensor.
Technische ondersteuning
Wij bieden technische ondersteuning voor onze Accelerometer Sensor producten. Ons team kan u helpen met installatie, probleemoplossing en algemene productondersteuning.We bieden ook online product documentatie en tutorials.
Dienstverlening
We bieden een reeks diensten voor onze Accelerometer Sensor producten, waaronder reparatie en onderhoud, upgrades en aanpassing.Ons team van gecertificeerde technici is beschikbaar om u te helpen met elk probleem.
Neem contact met ons op
Als u vragen heeft of hulp nodig heeft, neem dan contact met ons op. Ons team is altijd beschikbaar om uw vragen te beantwoorden en u te helpen.
Verpakking en verzending:
Verpakking en verzending van de accelerometersensor
De Accelerometer Sensor is verpakt in een doos met de volgende afmetingen: 10 cm x 10 cm x 10 cm. De doos bevat ook etiketten met vermelding van het product, de fabrikant en het verzendadres.De accelerometer sensor zal worden verzonden via een betrouwbare koeriersdienst zoals FedEx of UPS.
Het pakket wordt goed verzegeld en opgevuld met bubbelfolie om ervoor te zorgen dat het product veilig aankomt. Alle zendingen worden gevolgd en verzekerd.de klant dient onmiddellijk contact op te nemen met de koeriersdienst.
