Productbeschrijving

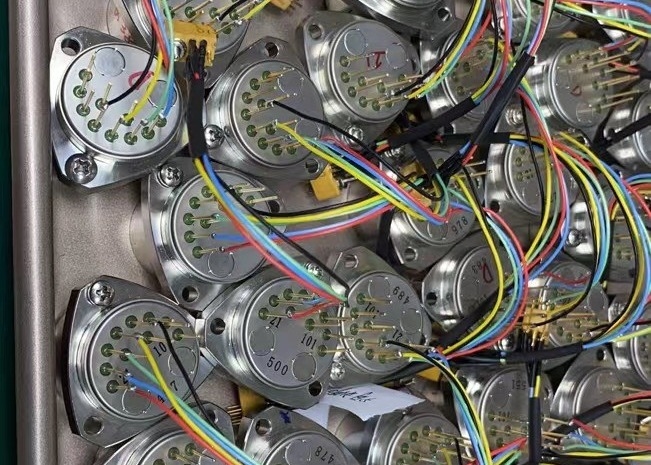

De KSJB5-serie quartz flexibele versnellingsmeter is een middelgrote precisie sensor met een uniek compact ontwerp.dynamische responsprestatiesDeze veelzijdige sensor is ideaal voor zowel statische als dynamische testen en dient als standaard trillings- en hellingssensor.
Dit product heeft een onderscheidend structurele ontwerp en maakt gebruik van een gespecialiseerd circuit.Gebruikers kunnen hoge precisie bereiken door de juiste bemonsteringsweerstand te selecteren door middel van berekeningenBovendien biedt het het gemak van een geïntegreerde temperatuursensor, waardoor gebruikers verschuivingswaarden en schaalfactoren kunnen compenseren.het effectief minimaliseren van de invloed van de omgevingstemperatuur op basis van hun specifieke vereisten.
1De grootte en de definitie van de pin van JB5-A
2De grootte en de definitie van de pin van JB5-B
3De grootte en de definitie van JB5-C

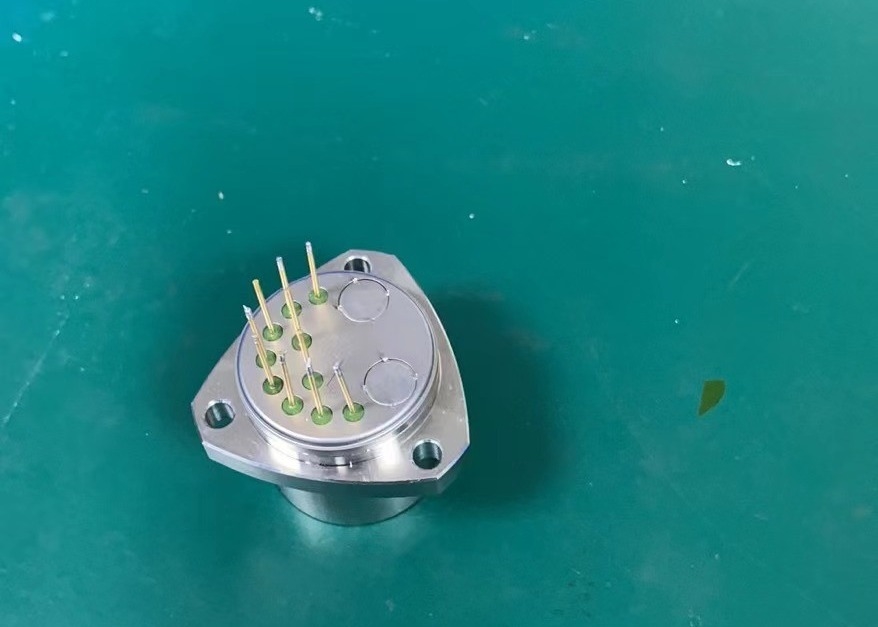

Definitie van de pin:
1, Signaluitgang
2, lucht
3, vermogen -15V
4, vermogen +15V
5, stroom- en signaalgrond
6, 7, 8, leeg
9, -9V of pt1000
10, +9V of pt1000
Technische parameters
| Aantal |
Parameters |
KSJB5-01 |
KSJB5-02 |
KSJB5-03 |
| 1 |
Toepassingsgebied |
± 50 g |
± 50 g |
± 50 g |
| 2 |
resolutieverhouding |
< 5 μg |
< 5 μg |
< 5 μg |
| 3 |
afwijking K0/K1 |
< 5 mg |
< 7 mg |
< 10 mg |
| 4 |
schaalfactor K1 |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
| 5 |
Niet-lineaire coëfficiënt van tweede orde K2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
afwijkingswaarde synthese herhaalbaarheid σK0(1 σ, één maand) |
< 30 μg |
< 50 μg |
< 80 μg |
| 7 |
Scale factor geïntegreerde herhaalbaarheid σK1/K1(1 σ, één maand) |
< 50 ppm |
< 80 ppm |
< 100 ppm |
| 8 |
Alomvattende herhaalbaarheid van niet-lineaire coëfficiënten K2/K1(1 σ, één maand) |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
| 9 |
Alomvattende herhaalbaarheid van niet-lineaire coëfficiënten K2/K1(1 σ, één maand) |
< 20 μg/°C |
< 30 μg/°C |
< 40 μg/°C |
| 10 |
afwijkingswaarde Temperatuurcoëfficiënt ((De gemiddelde waarde van de gehele temperatuurzone) |
< 40 ppm |
< 50 ppm |
< 80 ppm |
| 11 |
Ruis ((De bemonsteringsweerstand is 840Ω) |
≤ 5mv |
≤ 5mv |
≤ 5mv |
| 12 |
bandbreedte |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 13 |
Vibratierectificatiefout |
< 30 μg/g2rms (50-500 Hz) |
< 30 μg/g2rms (50-500 Hz) |
< 30 μg/g2rms (50-500 Hz) |
| 14 |
Willekeurige trillingen |
20g@20-2000Hz |
20g@20-2000Hz |
20g@20-2000Hz |
| 15 |
staking |
250 g 4,5 ms |
250 g 4,5 ms |
250 g 4,5 ms |
| 16 |
Installatiefout |
< 1500 μrad |
< 1500 μrad |
< 1500 μrad |
| 17 |
Werktemperatuurbereik |
-55 ∼96°C |
-55 ∼96°C |
-55 ∼96°C |
| 18 |
Stroomvoorziening |
±13 ~ ±18V |
±13 ~ ±18V |
±13 ~ ±18V |
| 19 |
Huidig verbruik |
< 20 mA |
< 20 mA |
< 20 mA |
| 20 |
Temperatuursensor |
Gebruiker aanpasbaar |
Gebruiker aanpasbaar |
Gebruiker aanpasbaar |
| 21 |
gewicht |
< 55 g |
< 55 g |
< 55 g |
| 22 |
Bevestigingsdiameter |
F25mm |
F25.3mm |
F25mm |
| 23 |
Schelpenmaterialen |
300-serie roestvrij staal |
300-serie roestvrij staal |
300-serie roestvrij staal |
Opmerking:
1De schaalfactor wordt aangepast aan de behoeften van de gebruiker;
2.Temperatuursensor: onderverdeeld in AD590, pt1000, 18B20,
3Testcyclus: verdeeld in 1 maand, 3 maanden, 6 maanden, 12 maanden, volgens de eisen van de gebruiker voor de test;
4Installeer volgens de vereisten van de gebruiker; de afmetingen kunnen licht worden aangepast volgens de vereisten van de gebruiker en andere testvereisten kunnen worden uitgevoerd volgens de vereisten van de klant.
Toepassingen
De Kacise KSJB5 is ideaal voor bewegingscontrole en het monitoren van de zwaartekrachtkracht in verschillende toepassingen.met inbegrip van auto'sHet is ook geschikt voor verschillende omgevingen, waaronder lage-temperatuur-, hoge-temperatuur-, hoge-versnelling- en trillingstoepassingen.De Kacise KSJB5 is een betrouwbaar en efficiënt apparaat dat kan worden gebruikt om de zwaartekracht en beweging nauwkeurig te meten en te controleren.
Ondersteuning en diensten
Accelerometer Sensor biedt technische ondersteuning en diensten voor klanten.We bieden uitgebreide hulp bij het oplossen van problemen., samen met online tutorials en documentatie om u te helpen het meeste uit uw versnellingsmeter sensor te halen.We bieden ook regelmatige software-updates om ervoor te zorgen dat uw versnellingsmeter sensor is up-to-date en klaar voor nieuwe functies of bug fixes.
Onze ervaren technici kunnen naar uw locatie komen om het apparaat te installeren en te configureren.en het voortdurend onderhoud en ondersteuning biedenWe bieden ook ondersteuning op afstand indien nodig, zodat we snel problemen op afstand kunnen diagnosticeren en oplossen.
Bij Accelerometer Sensor is klanttevredenheid onze hoogste prioriteit.zodat ze het meeste uit hun versnellingsmeter sensor kunnen halen.
Verpakking en verzending
Verpakking en verzending van een versnellingsmetersensor
De versnellingsmeter sensor moet worden verpakt met de volgende materialen:
- Sensor van de versneller
- Gebruiksaanwijzing
- Beschermende schuiminleggingen
- Krachtige gegolfde kartonnen doos
- Fragiel vervoerslabel
De Accelerometer Sensor dient zorgvuldig verpakt te worden om ervoor te zorgen dat hij veilig zijn bestemming bereikt.Het kwetsbare verzendetiket moet aan de buitenkant van de doos worden aangebracht om de handelaars van de inhoud te waarschuwen.De doos moet dan worden verzonden via een betrouwbare koeriersdienst die tracking en verzekering aanbiedt.
