Productbeschrijving:

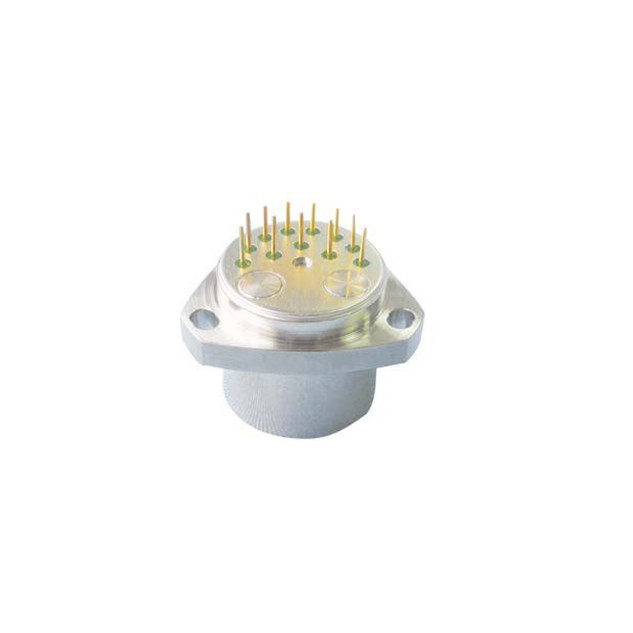

De Quartz Flexible Pendulum Accelerometer, een kracht-feedback iteratie, is een van de meest bekende accelerometers in de wereld.is ontstaan als een geavanceerde ontwikkeling van de vloeibare drijvende pendelversnellingsmeterHet belangrijkste verschil is de detectie kwaliteit: de flexibele kwartsversnellingsmeter is niet drijvend, maar is elastisch aan een flexibele balk drager.Deze ontwerpkeuze introduceert elastische momenten, wat resulteert in verbeterde nauwkeurigheid, robuuste weerstand tegen storingen, een breed meetbereik en een formidabele overbelastingcapaciteit.
Quartz flexibel slingerversnellingsmeters worden momenteel veel gebruikt voor het meten van een reeks lineaire versnellingen, trillingsversnellingen en verschillende parameters zoals snelheid, afstand,hoeksnelheid, en hoekverplaatsing. Hun succesvolle integratie omvat zowel militaire als civiele toepassingen, waaronder satelliet microgravitatiesystemen,hoogprecieze traagheidsnavigatiesystemen, rotsgebaseerde booringen, oliebooringen, continue hellingsmetersystemen en de lucht- en ruimtevaartsector met lanceerwagens, ballistische raketten en ruimteschepen.
Productkenmerken:
● Uitstekende indexherhaalbaarheid
● Analoog uitslag
● Ingebouwde digitale temperatuursensor
● Een breed gebied van belastingweerstand
● Driehoekige precisie bevestigingsflanken
● Toepassing van het nieuwe generatiewapen in het traagheidsnavigatiesysteem
Technische parameters:
| Prestaties |
KSQA07A |
KSQA07B. |
| Invoerbereik (g) |
±50 |
± 20 |
| Bias (mg) |
≤ 5 |
≤ 5 |
| Temperatuurgevoeligheid (μg/°C) |
≤ 10 |
≤ 20 |
| Eenmalige samengestelde herhaalbaarheid (1σ) (μg) |
≤ 10 |
≤ 20 |
| 6 maanden samengestelde herhaalbaarheid (1σ) (μg) |
≤ 15 |
- |
| Schaalfactor (mA/g) |
1.2 ~ 1.6 |
1.2 ~ 1.6 |
| Temperatuurgevoeligheid (10-6/°C) |
≤ 10 |
≤ 30 |
| Eenmalige samengestelde herhaalbaarheid (1σ) (10-6) |
≤ 10 |
≤ 30 |
| Gemengde herhaalbaarheid van zes maanden (1σ) (10-6) |
≤ 30 |
- |
| Lineariteit (μg/g)2) |
≤ 10 |
≤ 30 |
| Drempel (μg) |
Minder dan 1 |
Minder dan 5 |
| Resolutie (μg) |
Minder dan 1 |
Minder dan 5 |
| Inlaatspanning (V) |
±12 ~ ±18 |
±12 ~ ±18 |
| Werktemperatuur (°C) |
-45 ~ +80 |
-45 ~ +80 |
| Grootte (mm) |
Ø25.4×29 |
Ø25.4×29 |
| Gewicht (g) |
≤ 75 |
≤ 75 |
|
| Overzicht |
 |
|

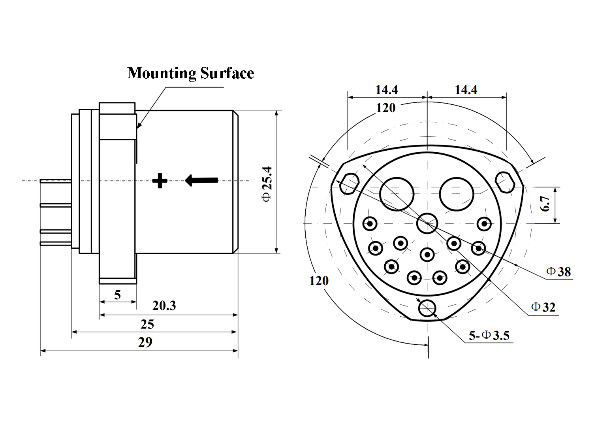

| KSQA07 Configuratietekening |
KSQA07 Pin & Wiring Diagram |
| |
| Milieu |
| Vibratiepiek sinus |
15g@20Hz ~ 2000Hz |
| Schok |
100 g, halve sinus, 8 ms ~ 12 ms |
| Bergingstemperatuur |
-55°C ~ +80°C |
