Productbeschrijving:

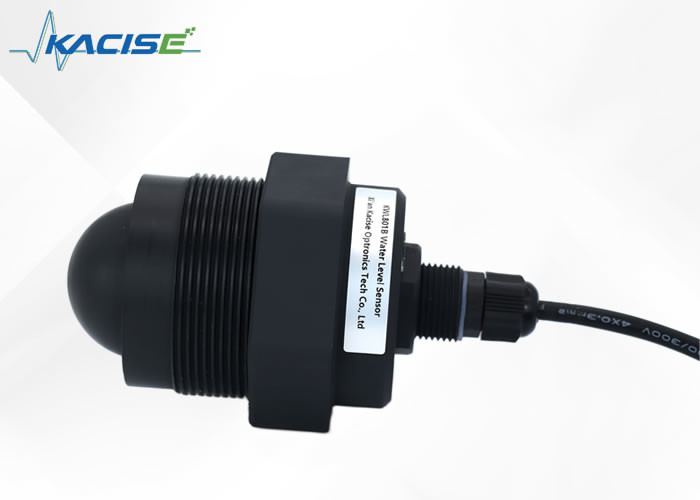

De KWL801B-RS485 radarniveausensor is een state-of-the-art apparaat dat voldoet aan de nationale norm DB50/T 826-2017 voor niveaumeters. Het kernonderdeel maakt gebruik van een volledig afgedicht IP68 waterdicht ontwerp, waardoor het product veilig blijft, zelfs in ruwe omgevingen.
Het maximale meetbereik van de KWL801B-RS485 radarniveausensor reikt tot 40 meter, met een ultraminimale dode hoek van minder dan 6 cm. Het product biedt superieure nauwkeurigheid dankzij de hogere frequentie en bredere bandbreedte.

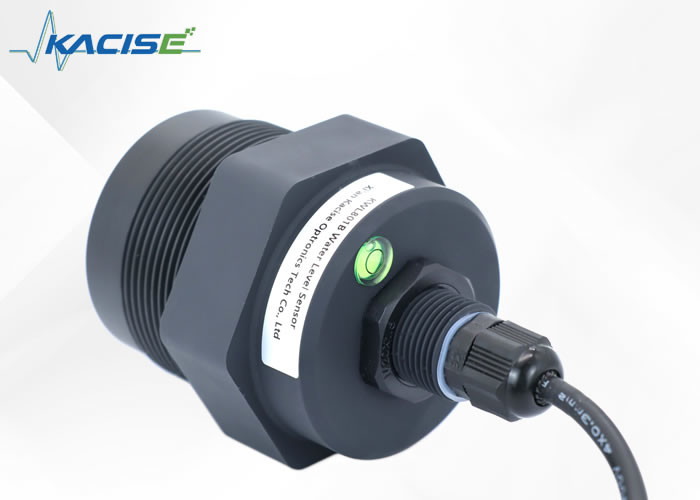

Deze radarniveausensor is voorzien van een vaste beugel voor snelle en eenvoudige installatie. We begrijpen dat het installatieproces net zo essentieel is en daarom hebben we een eenvoudige installatiemethode ontworpen die zowel tijdbesparend als nauwkeurig is.
Functies:
- Gebaseerd op de zelf ontwikkelde CMOS millimetergolf RF-chip
- Compactere RF-architectuur
- Hogere signaal-ruisverhouding
- Kleinere dode zone
- 5GHz werkbandbreedte
- Hogere meetresolutie en meetnauwkeurigheid
- Minder invloed door interferentie in de installatieomgeving
- Handiger van installatie en
- Modern ontwerp van geïntegreerde platte antenne
Technische specificaties:
| Model |
KWL801B-RS485 |
| Frequentie van meting |
80GHz |
| Mededeling |
RS485 |
| Frequentie van acquisitie |
≥200 ms/configureerbaar |
| Stroom van werking |
12V/14mA |
| Nauwkeurigheid van afstandsmetingen |
±2mm |
| Communicatieprotocol |
Modbus/tekstprotocol |
| Breedte antenne |
±2,75° |
| Voedingsspanning |
9~24V |
| Meetbereik |
0,2~40m
0,18~30m
0,1~15/20m
0,06~3/5/10m
|
| RF-pulsstroom |
100mA/20ms |
| Werkvochtigheid |
0~95% |
| Soort draad |
G-draad/aangepast |
| Werktemperatuur |
-40~75℃ |
| Graad van waterbestendigheid |
IP68 |
| Netto gewicht |
0,6 kg |

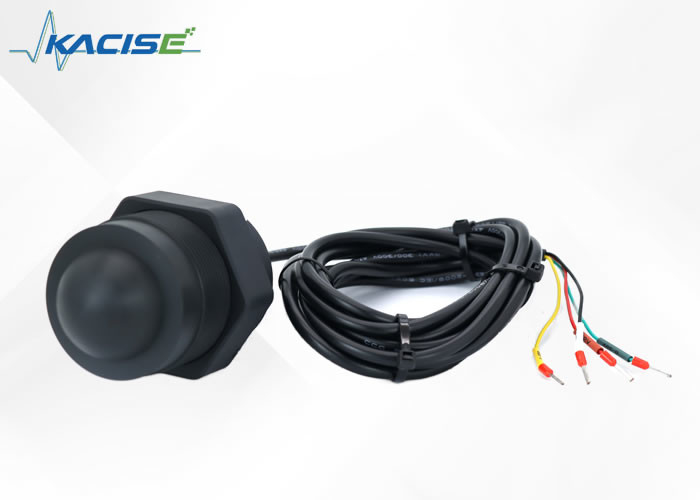

Bedradingsinstructies
| Rode lijn |
VCC (9~24V-voeding) |
| Zwarte lijn |
GND |
| Gele lijn |
485-A |
| Groene lijn |
485-B |
Dimensie:
Installatie:
(1) Zorg ervoor dat de sensor loodrecht op het mediumoppervlak staat.
(2) Voorkom dat de zendstraal interferentieobjecten uitstraalt en valse echo's genereert.
Zie het volgende voor typische werkomstandigheden:
Toepassingen:
Radarniveausensor uitgelegd
Radarniveausensor is een apparaat dat het principe van tijddomeinreflectie (TDR) gebruikt om het niveau van vloeistoffen of vaste stoffen nauwkeurig te meten. De sensor maakt gebruik van een elektromagnetische puls die zich met de snelheid van het licht langs een kabel of sonde voortplant.
Wanneer de puls het oppervlak van het gemeten medium raakt, wordt een deel ervan als echo teruggekaatst naar de pulszender. De puls reist vervolgens terug langs hetzelfde pad waar hij vandaan kwam. De afstand tussen de zender en het oppervlak van het gemeten medium is recht evenredig met de voortplantingstijd van de puls.
Met behulp van de voortplantingstijd van de puls kan de radarniveaumeter de hoogte van het te meten medium berekenen. Dit wordt bereikt door gebruik te maken van de tijd die de puls nodig heeft om van de zender naar het oppervlak van het gemeten medium te reizen en weer terug naar de zender.
Ondersteuning en diensten:
Het Radar Level Transmitter-product wordt geleverd met een reeks technische ondersteuning en diensten om optimale prestaties en klanttevredenheid te garanderen. Deze diensten omvatten:
1. Installatiebegeleiding en ondersteuning: Ons team van experts kan hulp bieden bij de installatie van de radarniveauzender om ervoor te zorgen dat deze correct is ingesteld en naar behoren functioneert.
2. Training: We bieden trainingsprogramma's aan om klanten te helpen vertrouwd te raken met het product en de functies ervan, en om eventuele problemen op te lossen.
3. Onderhouds- en reparatiediensten: Ons team kan onderhouds- en reparatiediensten leveren om de radarniveauzender in topconditie te houden en de levensduur ervan te verlengen.
4. Technische ondersteuning: Ons technische ondersteuningsteam is beschikbaar om alle vragen of zorgen van klanten over het product te beantwoorden, inclusief problemen en het diagnosticeren van problemen.
5. Kalibratiediensten: Wij bieden kalibratiediensten om de nauwkeurigheid van de metingen van de radarniveauzender te garanderen.
Over het geheel genomen is ons doel om uitgebreide technische ondersteuning en diensten te bieden om onze klanten te helpen het meeste uit hun Radar Level Transmitter-product te halen en hun tevredenheid over hun aankoop te garanderen.
Verpakking en verzending:
Productverpakking:
- De radarniveauzender wordt veilig verpakt in een kartonnen doos.
- De doos wordt gevuld met beschermend materiaal om eventuele schade tijdens het transport te voorkomen.
- Het product wordt tevens verpakt in noppenfolie voor extra bescherming.
Verzending:
- De verzending wordt verzorgd door een gerenommeerde koeriersdienst.
- Klanten krijgen een trackingnummer waarmee ze de status van hun zending kunnen volgen.
- Verzendkosten variëren afhankelijk van de door de klant geselecteerde bestemming en verzendmethode.
