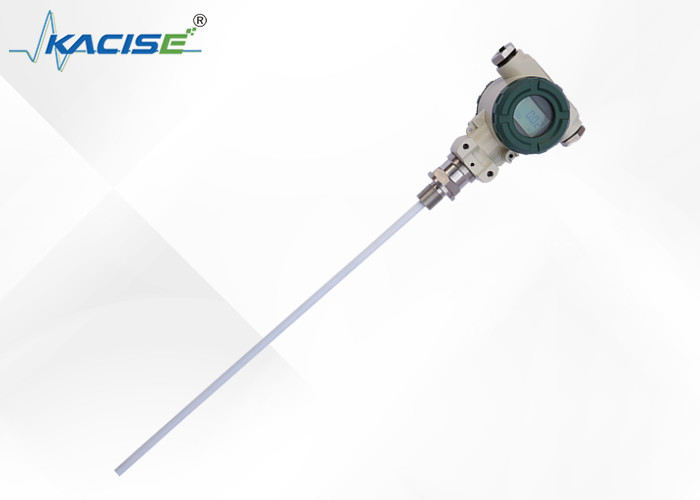

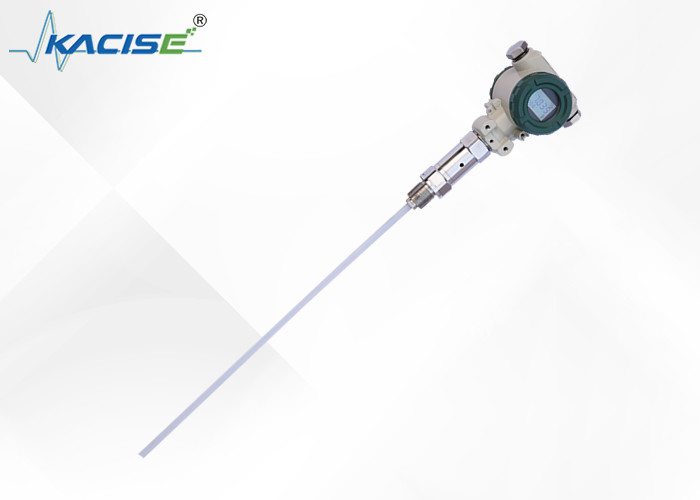

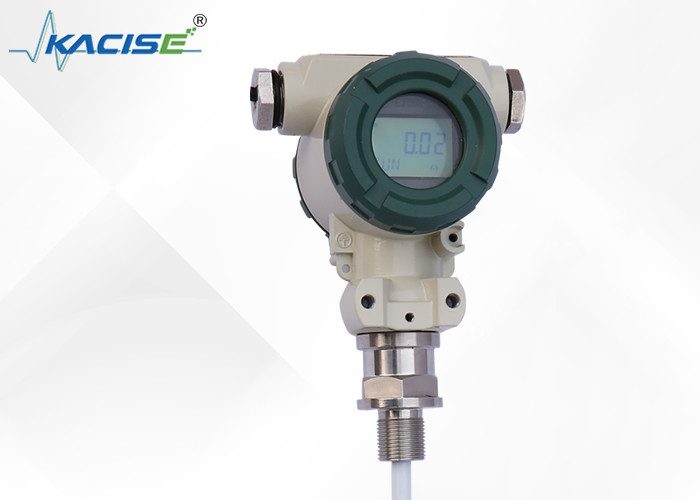

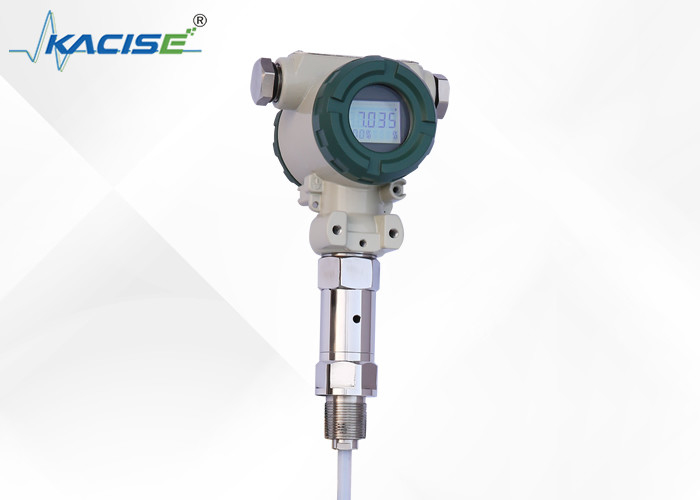

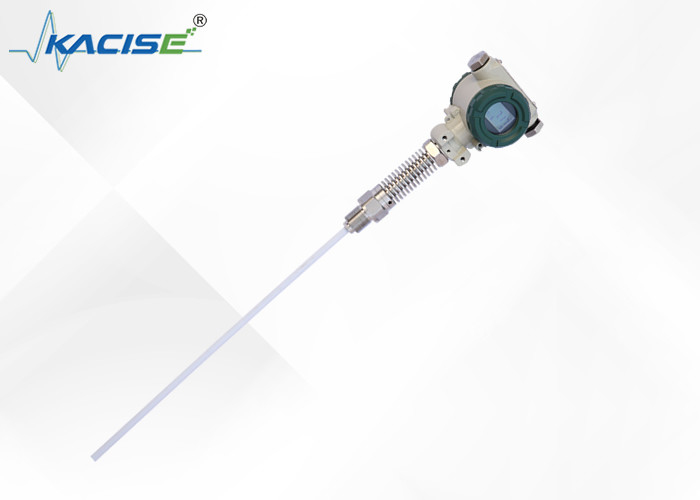

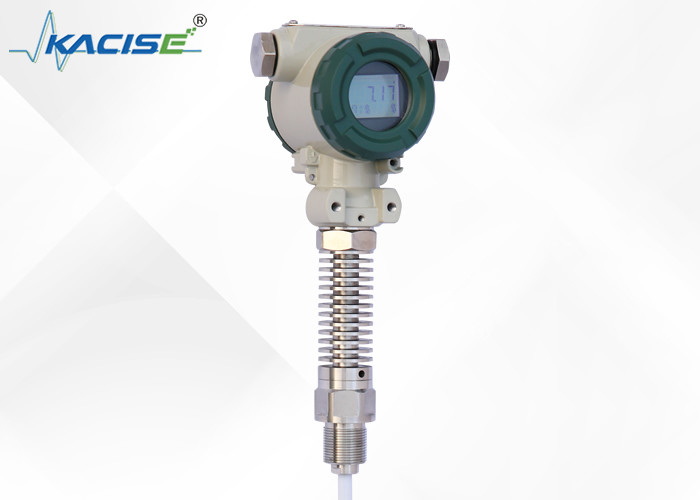

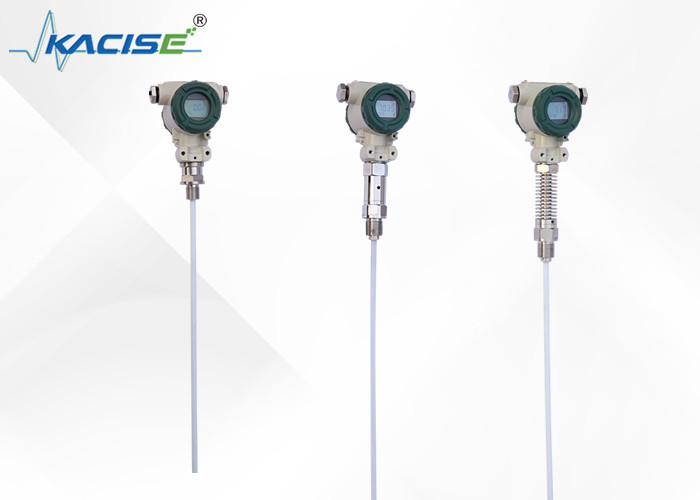

Precisie 4~20mA Uitgangsvloeistofniveaumeter met HART-communicatie

● Detectiebereik: 0,01 tot 30 m

●Nauwkeurigheid: niveau 0.2, niveau 0.5

● Drukbereik: -0,1MPa~32MPa

● Temperatuur van de sonde: -50 tot 250 °C

● Omgevingstemperatuur: -20~60 °C

● Bergingstemperatuur: -55°C+125°C

●Uitgangssignaal: 4×20mA,4 ~ 20mA met HART-communicatie/485/CAN-buscommunicatie

● Voerspanning: 12 ̊28 VDC (moet worden aangedreven door de veiligheidsbarrière)

● Bevestiging: schroefmontage M20×1.5,M27x2,

Flankenmontage DN25,DN40,DN50. Speciale specificaties kunnen worden aangepast

● Gewatteerd materiaal: 316 roestvrij staal,1Gr18Ni19Tior of PTFE

●Langetermijnstabiliteit: ≤ 0,2% FS/jaar,

●Temperatuurverschuiving: ≤ 0,02% FS/°C (bereik 0°70°C)

●Explosiewaarden: intrinsiek veilig ExiraIIC T6, vlamwerend Ext II C T5

● Bescherming: IP67

●Intrinsiek veilige parameters:Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH

Installatie en ingebruikname

De kabel- en staafniveauzender heeft een verscheidenheid aan vaste manieren om zich aan te passen aan verschillende werkomstandigheden.5 vrouwelijke draad of flens, kunt u kiezen uit drie installatiemethoden (wandmontage, horizontale buisrek en verticale buisrek, die u handig maken bij de installatie ter plaatse.(Met foto's)

Bij het meten van de media van de grotere mobiliteit kan de gebruiker de gewicht bevestiging kiezen om te voorkomen dat de sensor vormen gewelddadige schommeling, die de rol van de stabiliteit van de sensor kan spelen.De zware voorwerpen moeten bij het toevoegen van het gewicht in de bodem van de container worden geplaatst., zodat de draad van de sensor niet breekt.

Wanneer de omstandigheden op het terrein slecht zijn, dient de gebruiker het sensorschild te gebruiken om de sensor te beschermen om schade door vreemde lichamen te voorkomen of de meetnauwkeurigheid te beïnvloeden.

Als de containers niet van metaal zijn, moeten we de transmitterbehuizing met een toegangsdraad aan de bodem van de container plaatsen wanneer we een KCF600-staafniveau-transmitter gebruiken;anders is de meting onjuist.

Dit product is in de fabriek gekalibreerd; de aanpassing van het veld kan volgens de volgende methoden plaatsvinden:

A: Intelligent. circuit Debuggemethode:

Site-zero----- Wanneer het vloeistofniveau zich op de laagste plaats bevindt, houd de "Z" -toets en de "S" -toets gedurende 8 seconden ingedrukt na dezelfde tijd vrijlating, en klik dan op de "Z" -toets,de uitgangsstroom wordt automatisch ingesteld op 4mA.

Als het vloeistofgehalte op de hoogste plaats is, houd je de "Z" en "S" toetsen 8 seconden ingedrukt.de uitgangsstroom wordt automatisch ingesteld op 20 mA.

B: Analoogcircuit Debuggemethode:

Wanneer het vloeistofniveau in de volgende limiet, gebruik de schroevendraaier langzaam draaiende "Z" potentiometer, observeren van de ammeter metingen dicht bij 4mA

Wanneer het vloeistofniveau in de bovengrens, gebruik de schroevendraaier langzaam draaiende potentiometer "S" en observeer de ammeter metingen dicht bij 20mA

En bedien het nog 2-3 keer, totdat de nul en span waren nauwkeurig 4mA en 20mA. Na de aanpassing, strenger de dekking van de zender moet zijn.

Opmerking:

1. Producten leveren met productcertificering en handleiding, die productnummer, technische parameters, bedradingsschema, en de datum van productie, controleer om de fout te voorkomen.

2. De installatie moet gebaseerd zijn op de productverbinding en draadtypen, controleer of de site-interface consistent is met de productinterface of niet.Let op de afdichting., kan het koppel niet rechtstreeks worden toegevoegd aan de zenderbehuizing en kan alleen worden toegevoegd aan de zespartij-zenderinterface.

3De bedrading moet strikt in overeenstemming zijn met de bedrijfsinstructies.

4Dit product is een precisie-energie-omzet instrument, verbieden demontage, botsing, val en harde afwijzing te spelen.

5De zender werkt onmiddellijk nadat de stroom is ingeschakeld, maar de uitslag kan stabiel zijn na 30 minuten opwarmen.

6Als er iets misgaat, sluit u de stroom af, controleert u of neemt u rechtstreeks contact op met onze technische afdeling.7Vervoer, opslag dient te geschieden in de oorspronkelijke verpakking en in een koel, droog, geventileerd magazijn.

8Bij de installatie moet er voor worden gezorgd dat de sensordraad niet breekt.

9Bij de installatie van de sensordraad dient de afstand van de zwembadwand ten minste 10 cm hoger te zijn, anders is de meting niet nauwkeurig.

10De aardingslijn van de gehele PTFE-structuur en het staafniveau moeten worden geleid met meetmiddelen; anders zou de meting niet nauwkeurig zijn.

11De installatieplaats moet effectieve maatregelen nemen ter bescherming tegen bliksem.

12De behuizingen van alle zenders van deze serie moeten geaard zijn; de aardingsweerstand moet kleiner zijn dan 4Ω.

13De veiligheidsbarrière moet ontploffingsbestendig zijn; de installatievereisten moeten voldoen aan de voorschriften van de instructies.

14. Wanneer de zender wordt gebruikt om de "0" zone aan de barrière aangedreven krachttransformatoren moeten voldoen aan de eisen van GB3836.4-2000 NO. 8.1.
