1Inleiding
1.1 Meetbeginsel
De ultrasone Doppler-stroommeter is een gastheer die de stroomsnelheid, het waterniveau en de temperatuur van de ultrasone Doppler-stroommeter via RS485 verzamelt,en voert verschillende kanaalparameters in volgens de werkelijke situatie op het terreinHet waterstroomgebied S (m2) wordt berekend aan de hand van de kanaalparameters en het opgevangen waterpeil H (m),en de momentane stroom (Q=V*S) wordt berekend door het waterstroomgebied en de stroomsnelheid V (m/s) te vermenigvuldigen, en de cumulatieve stroom wordt berekend door de stroom te vermenigvuldigen met de cumulatieve tijd.
Hieruit kunnen we weten: Q=V*S
Instantane doorstroming * tijdsverschil = cumulatieve doorstroming
1.2 Samenstelling
De KDF1000-serie stroommeter is een product dat de snelheid en de stroom van water in natuurlijke wateren, kanalen of pijpleidingen meet.
De stroommeter is in twee delen verdeeld: de sensor en de gastheer, die door een kabel worden verbonden.
Het kan de snelheid en stroom van water in kanalen en rivieren meten en het waterniveau is meer dan 20 cm hoger dan de bovenkant van de sensor.
Het kan de snelheid en stroom van water in leidingen en afvoerputten meten.
2.Technische specificaties
| Stroomvoorziening |
Vervolgens wordt de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte bepaald.
RS485 12V stroomverbruik: 88mA±1mA (ongeveer 1,06 W)
RS485 24V stroomverbruik: 52mA±1mA (ongeveer 1,25W)
RS485+4?? 20mA 12V stroomverbruik: 110 mA±1mA (ongeveer 1,32 W)
RS485+4?? 20mA 24V stroomverbruik: 24V stroomvoorziening zonder mA-uitgang
|
| Outputkenmerken |
RS485/ModBus standaardprotocol; 4~20mA (fabrieksstandaard zonder) |
| Meetprestaties |
Stroombereik: 1L/s~99999,99m3/h;
Waterdieptebereik: 0,02~3m, 0,02~10m (confirmeer de maximale waterdiepte voordat u bestelt);
Display-interface 1: waterniveau, onmiddellijke stroom, cumulatieve stroom;
Display-interface 2: waterniveau, doorstroming, doorsnede, temperatuur;
Stroomresolutie: 0,0001 L/s.
|
| Fysieke eigenschappen |
Split shell materiaal: ABS, sensor materiaal: POM;
Beschermingsniveau van de sensor: IP68;
Beschermingsniveau van de zender: IP65.
Kabel tussen de sensor: 4-kern afgeschermde kabel met luchtkanaal, fabriek standaardlengte 10 meter, draaddiameter 8 mm (andere draadlengten moeten worden aangepast).
|
| Werkomgeving |
Werktemperatuur: 0°60°C (niet-vriezen);
Bergingstemperatuur: -20°C tot 80°C;
|
3.Afmetingen
3.1 Productfoto

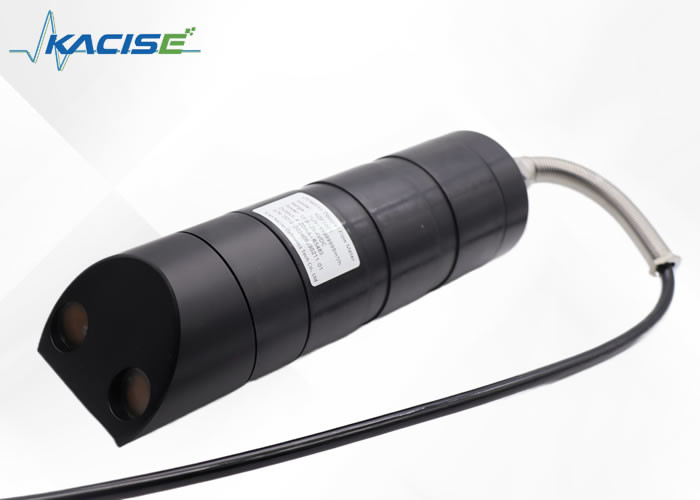

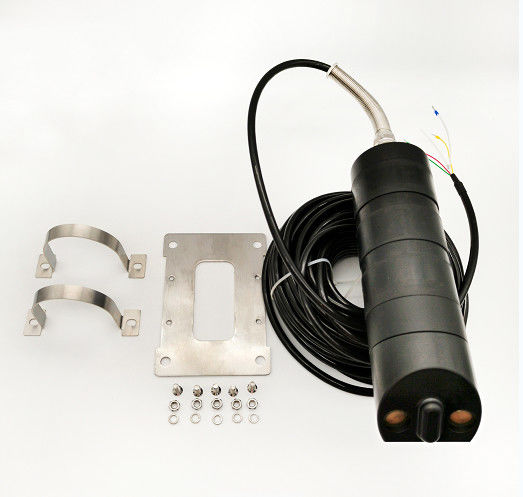

Fysiek beeld van de sensor (inclusief alle toebehoren)
Ultrasone Doppler-stroommeter (host) fysiek beeld
3.2 grootte van de structuur
4.Installatie-instructies
4.1 Verzameldiagram
Er zijn vier bevestigingsplaten in de fabrieksaccessoires. Zie de figuur. Na bevestiging kan het worden geïnstalleerd op de instrumentenkast of houten bord.
| Ultrasone Doppler-stroommeter fabriekstoerusting |
| Nee, dat is niet zo. |
Naam |
Model/specificatie |
bedrag |
| 1 |
Ultrasone Doppler stroommeter gastheer |
|
1 |
| 2 |
Ultrasone Doppler-stroommeter sensor |
|
1 |
| 3 |
(inclusief toebehoren voor sensorenfabrieken) |
|
1 |
| 4 |
Montageplaat |
M6*16 |
4 |
| 5 |
met een breedte van niet meer dan 50 mm |
|
2 |
| 6 |
met een gewicht van niet meer dan 50 kg |
|
4 |
| 7 |
Montagepakkingen |
M4*12 |
4 |
| 8 |
met een breedte van niet meer dan 50 mm |
M4*25 |
4 |
4.2 Bedrading
Ultrasone Doppler-stroommeter en gastheerverbindingsdiagram
