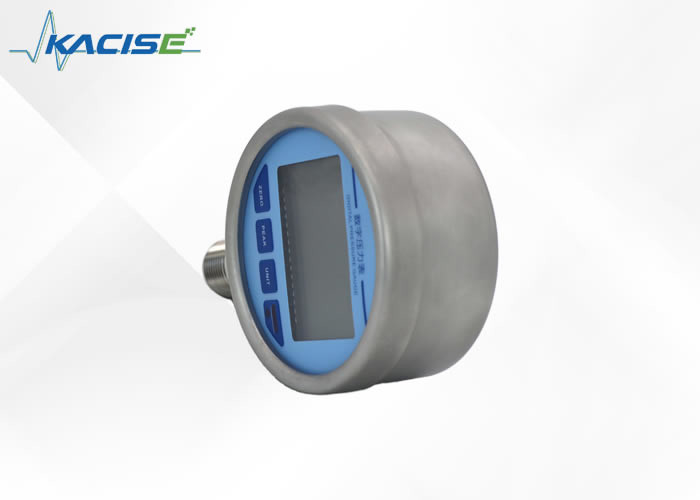

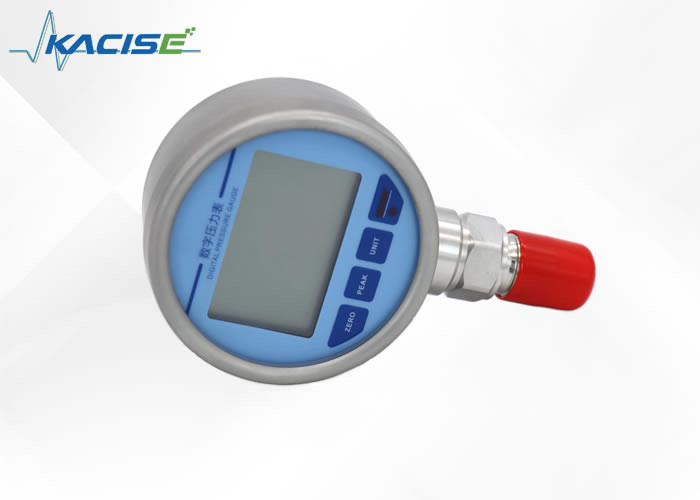

KPG119 Digitale drukmeter
1Inleiding
De digitale drukmeter maakt gebruik van hoge precisie diffuse silicium drukgevoelige elementen en het circuit deel maakt gebruik van een 24-bit speciale AD-verwerkingschip en een industriële MCU,met een vermogen van meer dan 50 W,.
De gebruiksaanwijzing bevat belangrijke informatie en veiligheidsvoorschriften voor de digitale drukmeter.
De digitale drukmeter moet binnen het toepasselijke toepassingsgebied worden gebruikt en in overeenstemming zijn met de toepasselijke voorschriften inzake ongevallenpreventie en algemene veiligheidsvoorschriften.
Voordat de drukmeter wordt gebruikt, moet de bediener de gebruiksaanwijzingen zorgvuldig lezen en begrijpen.
De fabrikant is niet aansprakelijk voor schade veroorzaakt door het gebruik van producten die niet in overeenstemming zijn met het beoogde gebruik, die niet voldoen aan de gebruiksaanwijzingen,het toewijzen van niet-gekwalificeerde technici of niet-geautoriseerde personen voor de reparatie van de digitale drukmeter.
2.Afmetingen
3.Technische specificaties
| Meetbereik |
-0,1 tot en met 100 MPa |
| Overbelasting |
2 maal volle schaal |
| Precisiteit |
Druk |
± 0,16% FS, ± 0,25% FS, ± 0,4% FS |
| Temperatuur |
± 2°C |
| Afbeelding |
Grote LCD met achtergrondverlichting |
| Resolutie |
4 1/2 bits |
| Compensatietemperatuur |
0~50°C |
| Omgevingstemperatuur |
-10 tot 60°C |
| Gemiddelde temperatuur |
-20 tot 80°C |
| Bergingstemperatuur |
-20°C tot 60°C |
| Stroomvoorziening |
Twee AAA-batterijen (3 V) |
| Huidig verbruik |
< 1,9 mA (achterlicht uitgeschakeld) |
| Materiaal van de behuizing |
roestvrij staal 304 (behuising/drukconnector) |
| met een diameter van niet meer dan 50 mm |
van roestvrij staal 316L |
| Materiaal van de afdichtingsring |
Fluorrubber |
| Bescherming van de behuizing |
IP65 |
| Menufunctie |
Nullpunt reset, maximale/minimale waarde weergave, schakeling van eenheden, omgevingstemperatuur weergave, druk progressiebalk weergave, vermogen weergave. |
4Functie en werking
4.1 Instelling tot nul
Lang drukken: gebruik de huidige druk als meetpunt.
▶Het nulbereik ligt binnen 5% van de volledige schaal;
▶Als het weergegeven nulpunt afwijkt, gebruikt u de nulpunt-nullingsfunctie;
▶Het wordt aanbevolen om voor elk gebruik de nulfunctie met één knop te gebruiken.
4.2 Beoordeling en afrekening van piekwaarden
Kort drukken: schakelen tussen maximale en minimale waarden;
Lang drukken: duidelijke maximale of minimale waarde.
4.3 Schakeling van eenheden (psi, kPa, MPa, bar, kgf/cm)2)
Korte druk: doorlopen van de drukeenheden.
Nadat de eenheid is ingeschakeld, wordt op de gemeten waarde de overeenkomstige eenheidsequivalentdruk weergegeven.
4.4 Schakelaar
Kort drukken: achterlicht aanzetten, lang drukken: aan/uitzetten.
5Installatie
Selecteer een geschikte afdichtingsmethode voordat u de digitale drukmeter installeert.
Zorg ervoor dat het meetmedium compatibel is met het instrumentmateriaal.
▶Raak het diafragma van het gevoelige element in het drukinducerende gat op geen enkele manier aan.
▶Gebruik de instrumentbehuizing niet als koppel om het instrument te draaien.
6Ondersteuning en diensten:
Het product Precision Digital Pressure Gauge wordt geleverd met een uitgebreid technisch ondersteunings- en servicepakket om ervoor te zorgen dat klanten een naadloze ervaring met het product hebben.Onze technische ondersteuning is beschikbaar om alle vragen te beantwoorden.Bovendien bieden wij reparatie- en kalibratiediensten aan om ervoor te zorgen dat het product zijn nauwkeurigheid en betrouwbaarheid in de loop van de tijd behoudt.Ons doel is om onze klanten te voorzien van het hoogste niveau van ondersteuning en service mogelijk.
7Verpakking en verzending:
Verpakking:
De Precision Digital Pressure Gauge wordt geleverd in een stevige kartonnen doos met schuiminzetstukken om de meter te beschermen tijdens de verzending.De doos is voorzien van een etiket met de productnaam en de specificaties, zodat het product gemakkelijk kan worden geïdentificeerd
Verzending:
Het product wordt verzonden via standaard landvervoer binnen de Verenigde Staten.Internationale verzending op aanvraagHet product wordt zorgvuldig verpakt en verzonden binnen 5-7 werkdagen na ontvangst van de bestelling.
