| Model |

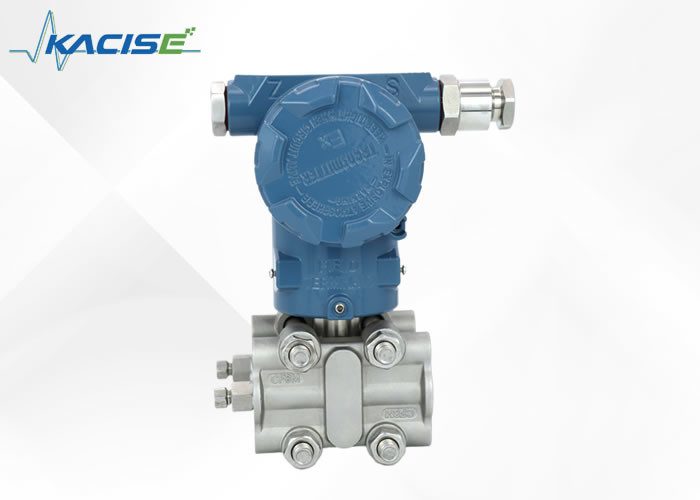

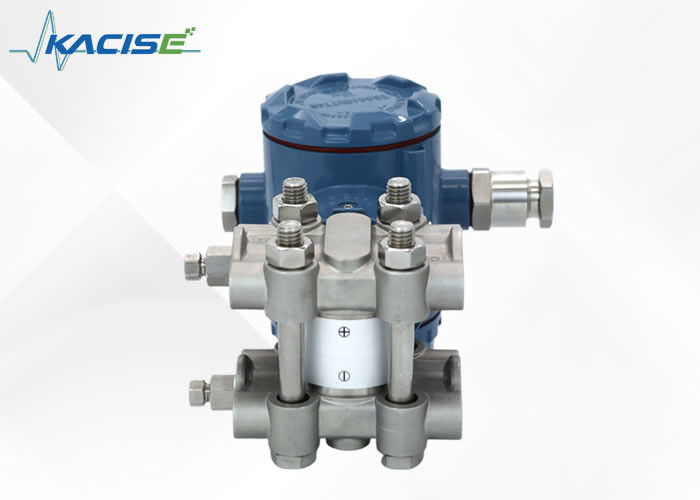

KPT1000-DP uiterst nauwkeurige drukverschiltransmitter |
| Meetmedium |
Meet de druk van vloeistof, gas of stoom |
| Metingstype |
Verschildrukmeting, absolute drukmeting |
| Uitgangssignaal |
4~20mA+HART-protocol digitaal signaal
RS485 seriële poortsignaal
|
| Meetbereik |
Bereikcode |
0B |
0C |
0E |
0F |
0G |
| Bereik |
(0~0,6)KPa~6KPa |
(0~2)KPa~40KPa |
(0~2,5)KPa~250KPa |
(0~10)KPa~1MPa |
(0~30)KPa~3MPa |
| Aanbevolen compressieverhouding |
10:1 |
20:1 |
100:1 |
100:1 |
100:1 |
| Referentienauwkeurigheid |
±0,05% |
Als TD＞10 (TD=maximaal bereik/instelbereik), dan: |
±(0,005*TD)% |
Als het bereik 0B-product, TD>6 is, dan: |
/ |
| ±0,075% |
±(0,0075*TD)% |
±(0,125*TD)% |
| ±0,1% |
±(0,01*TD)% |
±(0,166*TD)% |
| Omgevingstemperatuureffect |
De totale impact bij (-25~+65)℃ is:
±(0,15*TD+0,05)%*Span
De totale impact bij (-40~-25)℃ en (+65~+85)℃ is:
±(0,2*TD+0,05)%*Span
|
| Overdrukeffect |
±0,1%*Overspanning |
| Statisch drukeffect |
±(0,05%URL+0,075%bereik)/10MPa |
| Stabiliteit op lange termijn |
±0,15%URL/10 jaar |
| Voedingseffect |
±0,001%/10V(12~36)VDC, verwaarloosbaar |
| Bereiklimiet |
Het kan willekeurig worden aangepast binnen de boven- en ondergrenzen van het bereik. Het wordt aanbevolen om een bereikcode te selecteren met de laagst mogelijke bereikverhouding om de prestatiekenmerken te optimaliseren. |
| Nul instelling |
Kalibratiebereik ≥ Minimum bereik |
| Effect van installatiepositie |
De verandering van de inbouwpositie evenwijdig aan het membraanoppervlak zal geen nulpuntbeïnvloeding veroorzaken. Als de inbouwpositie niet evenwijdig is aan het membraanoppervlak, kan deze door kalibratie worden geëlimineerd. Geen invloed op het bereik |
| Alarmstroom |
Offline |
3,6mA |
| Online |
21mA |
| Isolatieweerstand |
100MΩ of meer naar aarde (DC 500V) |
| Isolatie sterkte |
Naar aarding AC 500V 50/60Hz, 1 minuut |
| Reactietijd |
De dempingsconstante van de versterkercomponent is 0,1S en de sensortijdconstante is: (0,1~1,6)S, afhankelijk van het bereik en de bereikverhouding. De extra instelbare tijdconstante is: (0,1~60)S. De impact op niet-lineaire uitvoer (zoals de wortelfunctie) hangt af van deze functie en kan dienovereenkomstig worden berekend. |
| Omgevingstemperatuur |
-40~+85℃ Met display: -20~+65℃ |
| Opslagtemperatuur |
-40~+125℃ |
| bewaartemperatuur |
-40~+85℃ Met display: -20~+65℃ |
| Werkdruk (siliconenolie) |
16 MPa 25 MPa 42 MPa drie niveaus |
| Statische druklimiet |
Van 3,5KPa absolute druk tot nominale druk kan de beschermingsdruk groter zijn dan 1,5 keer de nominale druk en tegelijkertijd op beide zijden van de zender worden uitgeoefend |
| Isolatie diafragma |
Roestvrij staal 316L, Hastelloy C-276, Tantaal, Verguld |
| Materiaal procesaansluiting |
Roestvrij staal 304, 316 optioneel |
| Moeren en bouten |
Roestvrij staal (A2-70), gegalvaniseerd koolstofstaal (12,8) |
| Zender behuizing |
Aluminiumlegering + epoxyhars (oppervlaktespuiten)
Roestvrij staal
|
| Afdichtingsring |
Nitril-butadieenrubber (NBR), gefluoreerd rubber (FKM), polytetrafluorethyleen (PTFE) |
| Vulling |
Siliconenolie, eetbare olie, FL-olie |
| Procesaansluiting |
Beide uiteinden van de procesaansluitflens hebben NPT1/4 en UNF7/16 interne schroefdraad |
| Beschermingsniveau |
IP65, IP67 (explosiebestendig) |
| Gewicht |
2,6 kg (zonder montagebeugel, procesaansluitingsaccessoires) |
