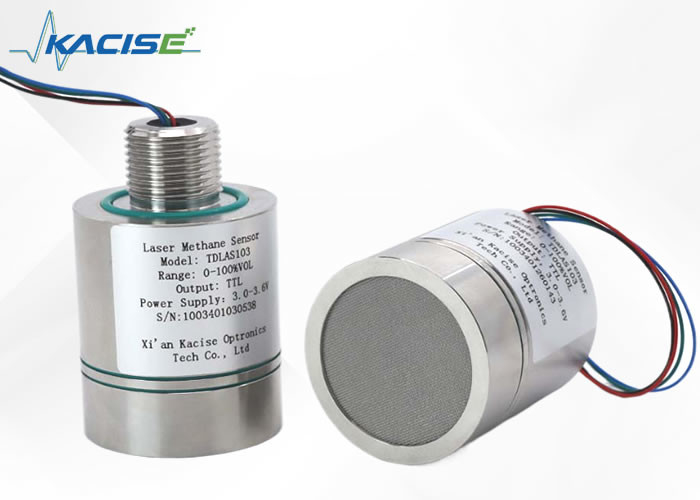

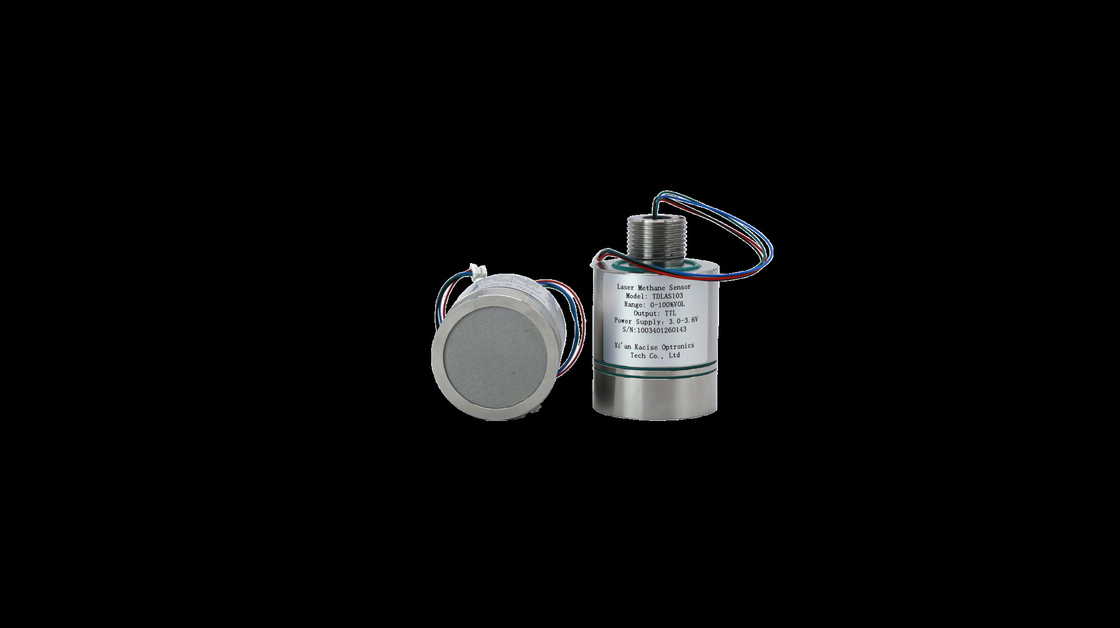

Aanpasbare 0-20% VOL methaanluchtsensormodule met piekstroom 210mA

Inleiding

Met behulp van TD-LAS-technologie detecteert de 3,3V methaan sensor met behulp van een 1653,7 nm laser met een uniek absorptiespectrum met methaan, met weerstand tegen interferentie van waterdamp en andere gassen.Het combineren van directe absorptie met golflengtemodulatie, is voorzien van een optische padstructuur van het type "N" voor verlengde absorptie en hoge precisie.De sensor presteert goed in verschillende omgevingenHet standaardcommunicatieprotocol en de draadvormige interface verhogen de compatibiliteit, waardoor het ideaal is voor het detecteren van methaanlekken en alarmen in industrieën zoals horeca, chemie en kolenmijnen.

Kenmerken

•Hoge detectie nauwkeurigheid

Technologie voor directe en golflengte-modulatie in combinatie met een optisch pad dat is gevouwen, meetfout ≤ ± 6% ware waarde @ 25°C

•Goede aanpassingsvermogen voor het milieu

Breed temperatuurcompensatiecorrectiealgoritme, kan voldoen aan -40~+70°C toepassing

•Sterke anti-interferentie

Methaan "fingerprint spectrum" laser absorptie detectie technologie, anti-vergiftiging, anti-waterdamp en andere gas interferentie;

•Sterke structurele bescherming

Ontwerp van roestvrij staal, voldoet aan het explosiebestendige niveau Exia IIC T6 Ga

•Lage kosten

Lange levensduur, laag stroomverbruik, modulair ontwerp, eenvoudig te integreren

Afmetingen

Technische parameters:

Toepassingen:

a) De sensor geeft continu de gemeten methaanconcentratie, gemeten temperatuur, gemeten druk, sterkte van het lasersignaal,de werktemperatuur van de laser en de foutcode via de standaard TTL-seriepoort;

b) Het heeft een zelftestfunctie, die kan detecteren of de laser, foto-elektrische detector en spanningsstabilisatie sensor normaal zijn, wat helpt om het foutpunt te elimineren.

Communicatie-interface en definitie

Interfacevorm: SH1.0mm/4P

Kabellengte: 200 mm

Communicatieprotocol

(1) Configuratie van de communicatieinterface

UART-seriepoort: Baud-snelheid: 115200, databits: 8 bits,

Stopbit: 1 bit, parity bit: geen check

(2) Beschrijving van het communicatieprotocol

Nadat de sensor is ingeschakeld, gaat hij door een periode van preprocessing (6-10s) en begint hij vervolgens periodiek (1Hz) een vaste lengte string uit te geven.

Uitvoerstrengparsering (voorbeeld):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: het raamhoofd;

+000.00: methaanconcentratiewaarde, twee decimalen gereserveerd, eenheid % vol;

+ 24.0: de omgevingstemperatuur, de eenheid °C;

1006.22: de druk van de omgeving, hPa;

16.1: de laserlichtintensiteit en het effectieve bereik 3.6 21.6;

006.0Vergrotingsfactor, normaal bereik 1,0-126.0;

00: foutcodes

01: abnormaal optisch signaal; 02; Omgevingstemperatuur of abnormale druk; Optisch signaal te sterk; 04 lasertemperatuur anomalie;

05Het lichtsignaal is te zwak.

13: xor controlecode

Foutcode

Voorzorgsmaatregelen

a) De werkspanning van de sensor is 3,3 V en het seriële interfaceniveau is 3,3 V;

b) sensor bevat precisie optische componenten, vermijd dan een gewelddadige botsing;

c) Werkomstandigheden: -40°C tot +70°C

d) Relatieve luchtvochtigheid 0­99% RH (niet-condensatie).

Opmerking: De werkspanning van de sensor is 3,3 V. Het is verboden de stroomtoevoerspanning van meer dan 3,6 VDC aan de sensor aan te sluiten om schade aan de sensor te voorkomen.

Ondersteuning en diensten

We bieden technische ondersteuning voor gas detector sensoren, inclusief expert oplossingen voor storingen, reparatie en onderhoud.En we leveren productdocumentatie en handleidingenWij helpen u bij het selecteren en aanpassen van uw producten en zorgen voor een optimale werking van uw gasdetectoren.

Verpakking en verzending:
Verpakking:
Gasdetector Sensor eenheid
Gebruikershandleiding
Montageapparatuur
Kalibratiecertificaat
Verzendingsinformatie:
Verwachte levertijd: 5-8 werkdagen
