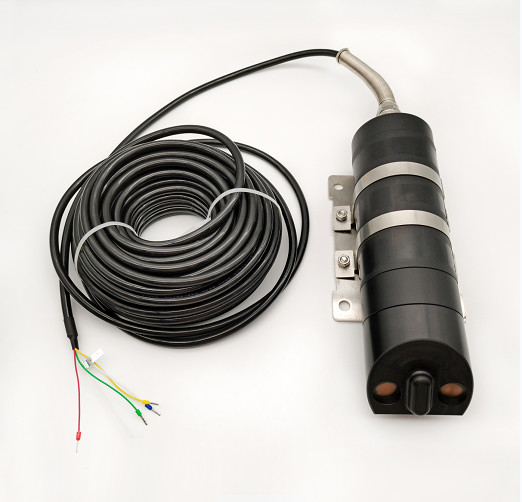

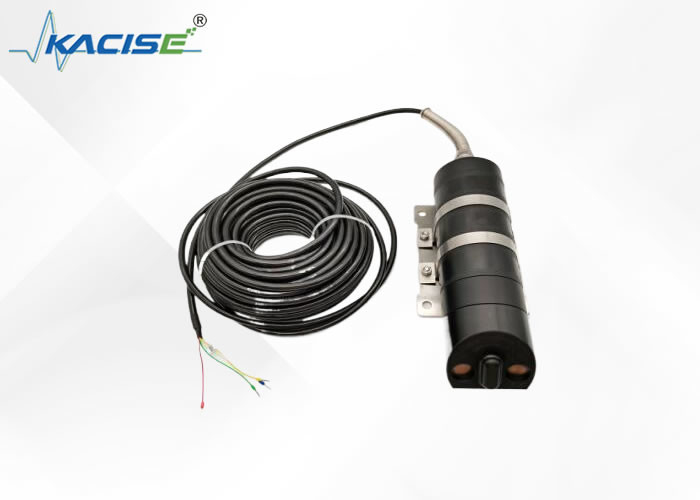

Ultrasone Doppler-stroommeter met ±1%-stroomnauwkeurigheid IP68-bescherming en 10.8VDC~26.4VDC stroomvoorziening voor overstromingsbewaking

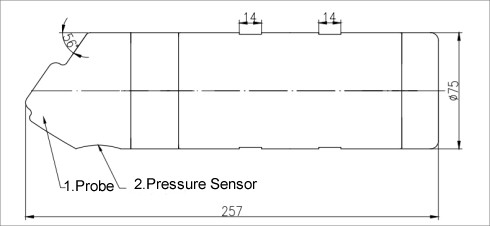

De ultrasone Doppler-flowmeter is gebaseerd op het Doppler-effect. De sonde zendt een straal ultrasone golven schuin naar boven uit. De ultrasone golven planten zich voort in de vloeistof. De vloeistof kan onzuiverheden bevatten zoals bellen of deeltjes (er kan van worden uitgegaan dat de onzuiverheden in de vloeistof dezelfde snelheid hebben als de waterstroom). Wanneer de ultrasone golven in contact komen met de onzuiverheden in de vloeistof, zullen de gereflecteerde ultrasone golven een Doppler-frequentieverschuiving Af veroorzaken. De Doppler-frequentieverschuiving Af is evenredig met de stroomsnelheid. De stroomsnelheid van de vloeistof kan worden gemeten door de Doppler-frequentieverschuiving Af te meten.

Een ultrasone Doppler-stroommeter is een apparaat dat wordt gebruikt om de waterstroomsnelheden in leidingen, kanalen of rivieren te meten. Het wordt voornamelijk gebruikt op verschillende belangrijke gebieden, waaronder:

• Monitoring van overstromingsrampen
• Rioleringsmeting
• Monitoring van natuurlijke rivieren
• Gemeentelijke watertoevoer- en afvoersystemen
• Waterverlies en infiltratie volgen
• Controle van het irrigatieproces
• Estuarium- en getijdenstudies
• ies en waterbescherming
• Onderzoek naar kusterosie
• Duikerstroombewaking
• Evaluatie van de wegafvoer
• Onderzoek naar kanaalstroming
• Monitoring van rivierprocessen

Stroomdraad:

Rode draad aangesloten op de positieve pool van de voeding (12V+ of 24V+);

Groene draad aangesloten op de negatieve pool van de voeding (12V- of 24V-);

Signaaldraad:

Witte draad aangesloten op RS485A (T/R+);

Gele draad aangesloten op RS485B (T/R-);

Transparant luchtkanaal:

※Moet vrij van de atmosfeer worden gehouden en let tijdens de installatie op beschermingVooral wanneer u door de inrijgbuis gaat, is het noodzakelijk om deze vóór het inrijgen met tape te beschermen om het binnendringen van water te voorkomen. Als er water binnendringt, kan dit waterdieptefouten en andere verschijnselen veroorzaken.

Het transparante luchtkanaal kan niet worden gevouwen en de buighoek mag niet ﹤90° bedragen bij het inrijgen van de buis.
