0.1s Snelle reactietijd TDLAS200 Laser methaan sensor voor CH4-detectie

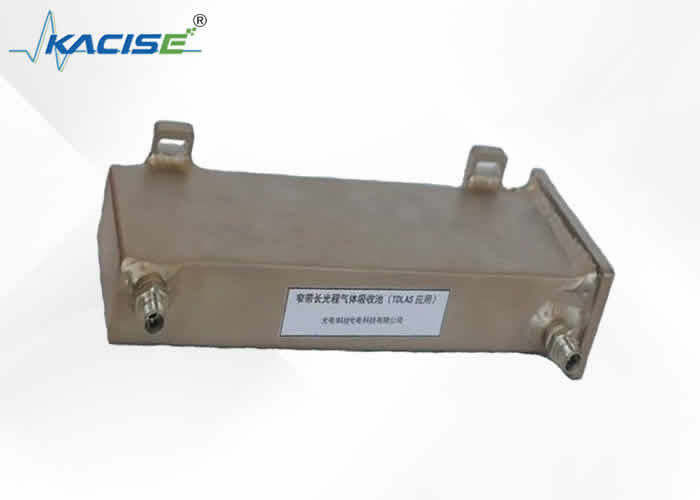

TDLAS200 laser methaan sensor

Inleiding

De lasergastelemetrie-module is vervaardigd op basis van laserabsorptiespectroscopie.Het zendt een laserstraal van een specifieke golflengte om te detecteren of er een doelgas in het optische pad bereik van de laser, waardoor de concentratie van het doelgas wordt verkregen.

Kenmerken

• Hoge gevoeligheid, reageert alleen op het doelgas
• Ingebouwde referentiecel, automatisch kan worden gekalibreerd
• Gemakkelijk te integreren, digitale interface geeft rechtstreeks status en concentratie

Metingsbeginsel

"Metaanmoleculen absorberen licht van een specifieke golflengte". - Moleculair absorptiespectrum.

"De hoeveelheid licht die door een doorzichtig medium wordt geabsorbeerd (methangasmassa) is evenredig met de dikte en concentratie van de gasmassa" --Beer-Lambert wet

Volgens de bovenstaande fysische principes kan een lichtstraal van een specifieke golflengte worden gebruikt om de lekkende methaangasmassa te doorbreken.de concentratie van methaan in de gasmassa kan worden gemeten, en reageert alleen op methaan (unieke selectiviteit).

Het gebruik van een detectiecel met meerdere reflecties en het herhaaldelijk doorlaten van het gemeten gas door de laser kunnen de detectiegevoeligheid vermenigvuldigen.

Technische parameters

*1 Zorg ervoor dat de stroominvoerspanning van de module niet lager is dan 5 V

*2 Aanbeveling voor de selectie van de pomp < 500 ml/min

Afmetingen van de detectiemodule

Afmetingen van de detectiemodule-host: 115×59×38 mm (exclusief kabels en gasconnectoren)

Het wordt aanbevolen een 0,45um PTFE-hydrofobisch filter aan het eind van de luchtinlaat toe te voegen; de luchtpomp en het geluidsdemperfilter aan het eind van de uitlaat te verbinden.
