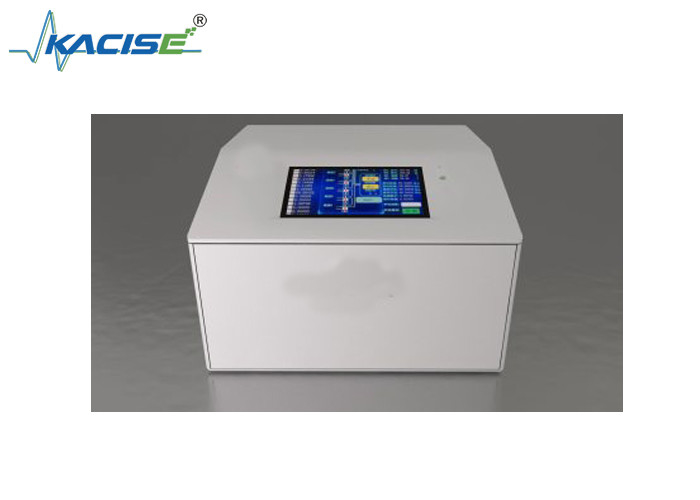

KTG101 Draagbare chromatografische analysator voor de procesanalyse van aardgas.

De draagbare chromatografische analysator KTG101 wordt toegepast bij de procesanalyse van aardgas

Inleiding

De chromatografische analysator van de KTG101-serie gebruikt het geavanceerde Etch-proces om de controle van het gascircuit stabieler te maken en heeft een lage bedrijfskosten.lange analysetijdHet apparaat heeft een systeemvoorspellings- en diagnostische functie en is eenvoudig te gebruiken.hanteerbaarHet is op dit moment op grote schaal toegepast in de olie- en aardgassector en heeft de lof van een groot aantal gebruikers gewonnen.

Producttoepassingen

• Natuurgas: analyse van alkanen, koolwaterstoffen, formaldehyde en analyse van producten in de CNG- en LNG-processen
• Petrochemische industrie: Analyse van ethyleen, polyethyleen, raffinaderijegas, LPG en zuiverheid
• Kolenchemische industrie: volledige analyse van kolengas, synthesegas, gezuiverd gas, enz. of continue analyse van een bepaald essentieel gas
• Andere: analyse van permanente gassen, milieugassen en zuiverheidsanalyse van gassen zoals stikstof, waterstof en helium in industriële gassen

Productkenmerken

• Brandnieuw ontwerp, compacter, betrouwbaarder en nauwkeuriger
• GC voor overdrachts-/metingskwaliteit in warmtewaarde en componentenanalyse
• Economischere installatie- en exploitatiekosten
• Volledige analyse van de componenten, met de mogelijkheid om alle componenten van aardgas tot C12+ en H2S+H2 te analyseren
• Snelle analysesnelheid, de meting van alle bestanddelen van aardgas tot C6+ duurt minder dan 60 seconden
• Klein volume, zeer weinig ruimte in beslag, ongeveer zo groot als een computerkoffer
• Hoge gevoeligheid, 1-5 ppm
• Ondersteunen van de vervanging van interne onderdelen van de module - injectiepoort, chromatografische kolom, detector, enz.
• Snelle vervanging van kanaalmodules, flexibele schakeling van configuraties
• Het gebruik van de meest geavanceerde EPC-technologie, waardoor de besturing van het gascircuit stabieler wordt
• Eenvoudige, zuinige en efficiënte upgrade, rechtstreeks upgraden van 1 of 2 naar 6 kanalen
• Bespaar dragergas en elektriciteit, wat 10% is van die van een conventionele GC. Een 40L fles dragergas kan langer dan 12 maanden worden gebruikt

Hoofdindicatoren

Herhaalbaarheid: 0,01%

Genauigheid: ≤ 0,1%FS

Berekende waarden: warmtevermogen, dichtheid, compressiefactor, enz. (in overeenstemming met ISO6976 of GPA-normen, Z bij AGA 8)

Werktemperatuur: -20°C tot 50°C ((-4°F tot 122°F)

Bergingstemperatuur: -30°C tot 60°C ((-22°F tot 140°F)

Algemene afmetingen: 320 × 290 × 190 mm (lengte * breedte * hoogte)

Gewicht: ongeveer 32 kg

Analyseprestaties

Analysetijd: minder dan 60 s voor C6+

met een gewicht van niet meer dan 10 kg

Thermostatische oven: Sleutelcomponenten zoals de chromatografische kolom, detector en bemonsteringslus worden allemaal in de thermostatische oven geplaatst, die een bescherming tegen oververhitting heeft.

De hoofdunit van de chromatografische analysator kan informatie zoals gascomponenten, compressiefactor, warmtewaarde en dichtheid ter plaatse weergeven,en kan de weergave inhoud selecteren en configureer de weergave modus door middel van touchHet heeft een krachtige opname- en opslagfunctie, met historische gegevens van ten minste 12 maanden, met inbegrip van kalibratie-gegevens en gegevensresultaatgegevens, enz.

Communicatiefuncties

Communicatie-interfaces: 2 RS485, 2 RS232 en 1 RJ45

Analooginterfaces: 16 kanalen van 4·20 mA (uitbreidbaar)

Communicatieprotocollen: Modbus RTU, TCP/IP

Digitale interfaces: maximaal 8 digitale uitgangen, met inbegrip van uitgebreide chromatografische alarmen, automatische kalibratiecontrole, enz.

Operatieinterface

Het DGUS-groot scherm van 7" in echte kleuren K600+65k wordt gebruikt voor het weergeven en aanraken van de apparatuur.en startfuncties zoals automatische/handmatige parameterinstelling van de chromatograaf.

Gebruikerstechniek

Stroomvoorziening: 220VAC 50Hz Dragergas: He of H2 of N2 of Ar

Verbruik: minder dan 10 ml/min Reinheid: 99,995% en hoger
