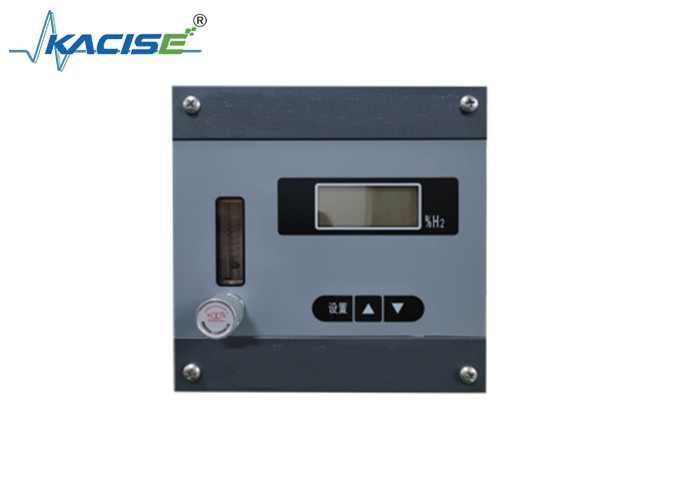

KTG122 Waterstof-zuurstof analysator voor de productie van waterstof en zuurstof uit water elektrolyse

KTG122 Waterstof-zuurstof analysator voor de productie van waterstof en zuurstof uit water elektrolyse

Inleiding

It serves as an online detection analyzer for the hydrogen content in both explosion - proof and non - explosion - proof scenarios during industrial production processes such as hydrogen and oxygen production from water electrolysis, meststofproductie, petrochemische industrie, luchtscheiding en biologische gisting.

Grondbeginsel

Dit instrument maakt gebruik van een elektrochemische sensor met drie elektroden, die bestaat uit een werkende elektrode, een referentieelektrode en een hulpelektrode.Eén circuit is voor het reactieproces van de elektrodenDe grootte van deze stroom vertegenwoordigt het waterstofgehalte in het gas.

Technische parameters

Meetbereik: 0,00 - 2,00%/4,00% (bereik selecteerbaar)

Maximale toelaatbare fout: ± 2% FS

Herhaalbaarheid: ±1%FS

Resolutie: 0,01%

Reactietijd: t90 ≤ 30 s

Nulldrift: ≤ ±1%FS/7d

Span Drift: ≤ ±1%FS/7d

Gasstroom van het monster: (300 ± 30) mL/min

Werkstroomvoorziening: 24VDC/220VAC

Werkomgeving: werktemperatuur: - 15°C - + 45°C; werkvochtigheid: ≤ 90%RH

Instrumentkenmerken

• Hoogwaardige sensor: De elektrochemische sensor heeft een lange levensduur, een hoge nauwkeurigheid en een snelle reactie.
• Compact en lichtgewicht: het heeft een klein volume en licht gewicht, waardoor het gemakkelijk te installeren is.
• Split Explosion-proof Design: Het heeft een split explosion-proof design.
• On-site display functie: Het wordt geleverd met een on-site display functie.
• Signaloverdracht over lange afstand: het uitgangssignaal kan over een afstand van maximaal 1000 meter worden overgedragen.

Intrinsiek veilig type

Externe afmetingen: 140 mm (breedte) × 140 mm (hoogte) × 220 mm (diepte)

Uitgesneden afmetingen: 136 mm (breedte) × 136 mm (hoogte)

Externe veiligheidsbarrièreparameters: Vo ≤ 28VDC, Io ≤ 93mA, Cp ≤ 0,02uF, Lp ≤ 1mH

Gewicht: 1,8 kg

Brandbestendig type

Buitenafmetingen: 130 mm * 136 mm

Analoge uitgang: 4 - 20mA

Digitale uitgang: RS458 interface met Modbus protocol.

Explosiebestendige markering: Exd IIC T6

Gewicht: 1,8 kg
