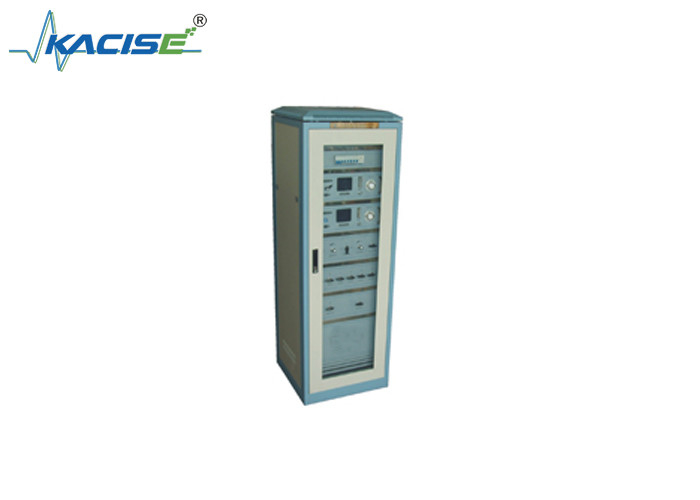

Hoogprecisie KTG180-procesanalysator voor gasovens voor warmtebehandeling

KTG180 System voor het analyseren van het warmtebehandelingsproces van ovengassen

Inleiding

Het complete systeem voor het analyseren van het gasproces van de oven KTG180 is een nieuw ontwikkeld intelligent detectiesysteem van ons bedrijf dat voornamelijk het zuurstofgehalte meet,waterstofgehalte en dauwpuntgehalte in verschillende warmtebehandelingsovens/glansovens (elk onderdeel wordt gecombineerd volgens de eisen van de gebruiker).

Systemfuncties

• Het kan tegelijkertijd het zuurstofgehalte, het waterstofgehalte en het dauwpunt detecteren en de detectieresultaten worden intuïtief weergegeven in de vorm van gegevens.
• Verschillende componenten geven gelijktijdig standaardsignalen van 4-20 mA af, die kunnen worden aangesloten op een computer en een afstandsbediening voor afstandsbewaking.
• De mens-machine-interface is voorzien van een 128×64 dot-matrix vloeibare kristallen display met een kleine kijkhoek.De tastknoppen en de volledige Chinese menu werking maken het gemakkelijk te begrijpen, eenvoudig en betrouwbaar.
• Het heeft een besturingscontactuitgang, een zelf-alarm voor overschrijding van de limiet (zoemer) en externe poorten zoals RS-232 (optioneel).
• Het systeem maakt gebruik van een geïmporteerde gaspomp met een lange levensduur, waardoor het systeem vlot kan bemonsteren en analyseren binnen een afstand van ongeveer 50 meter van de bemonsteringsbuis.

Alle sensoren in dit detectiesysteem zijn uit het buitenland geïmporteerd, met betrouwbare prestaties en een lange levensduur.Het signaalverwerkingssysteem is gebaseerd op een zeer geïntegreerd intelligent microcomputer systeem met één chip., met inbegrip van onderdelen zoals analoge-digitale conversie, digitale-analoogconversie, analyse en verwerking, en functieafvoer.eenvoudige algemene werking en gemakkelijk onderhoud. Het gascircuitsysteem omvat een filtersysteem voor de bemonstering, een afvalwaterontladingssysteem en een luchtonttrekkingspomp, die zorgen voor een stabiele doorstroming en een schoon gasmonster,zodat het systeem nauwkeurig en stabiel kan detecteren.

Belangrijkste technische parameters

Meetbereik:

O2: 0,1 - 1000PPmO

H2: 0,00 - 50,0% H

DP: +20,0°C - 100°C

De gasstroom van het monster: 400 ml/min.

Contactcapaciteit: 220VAC/1A, 24VDC/3A.

Werkstroomvoorziening: ~220V±10%, 50HZ±5%.

Werkomgeving:

Temperatuur: -5°C - +45°C.

Vochtigheid: ≤ 90% RH.

Algemene afmetingen: 600 mm (breedte) × 1800 mm (hoogte) × 600 mm (diepte).
