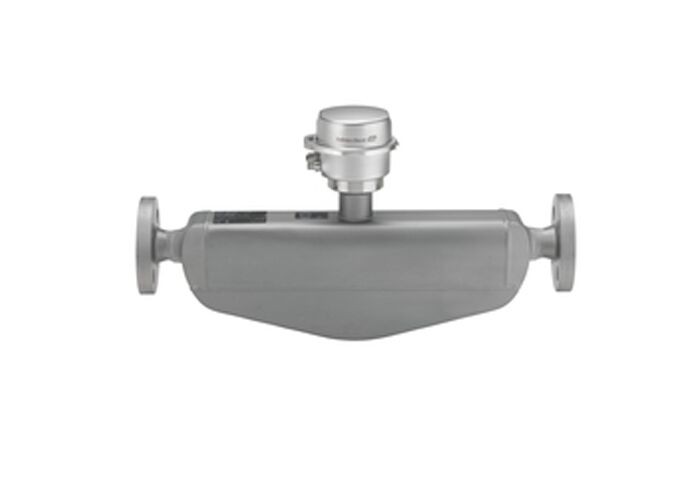

Proline Promass H 100 Coriolis-stroommeter
Chemisch bestand eenbuisstroommeter met een ultracompacte zender, ontworpen voor een zeer nauwkeurige meting van vloeistoffen en gassen in toepassingen die een maximale corrosiebestendigheid vereisen.
Toepassingsgebied
Het chemisch bestand enkelbuisontwerp van de Promass H is speciaal ontworpen voor toepassingen die de hoogste corrosiebestendigheid vereisen.Gecombineerd met de kleinste zender van de industrieHet is ideaal voor systeemintegratoren, skid bouwers en apparatuurfabrikanten waar ruimte optimalisatie van cruciaal belang is.
Belangrijkste voordelen
- Maximale veiligheid voor chemisch agressieve vloeistoffen met corrosiebestendige natte delen
- Minder meetpunten in het proces door middel van multivariabele metingen (stroom, dichtheid, temperatuur)
- Plaatsbesparende installatie zonder inlaat-uitlaatverloop
- Compacte zenderontwerp met volledige functionaliteit op minimale footprint
- Tijdbesparende lokale werking via een geïntegreerde webserver zonder extra software/hardware
- Geïntegreerde verificatie door Heartbeat-technologie
Technische specificaties
Metingprestaties
| Parameter |
Maximale fout |
| Massestroom (vloeistof) |
± 0,1% |
| Volume-stroom (vloeistof) |
± 0,1% |
| Massastroom (gas, alleen tantalum) |
± 0,5% |
| Dichtheid (vloeistof) |
± 0,0005 g/cm3 |
Operatiebereiken
Meetbereik:0 tot 70.000 kg/uur (0 tot 2.570 lb/min)
Max. procesdruk:PN 40, klasse 300, 20K
Middeltemperatuur (tantalum):-50 tot +150 °C (-58 tot +302 °F)
Middeltemperatuur (zirkonium):-50 tot +205 °C (-58 tot +401 °F)
Omgevingstemperatuur (standaard):-40 tot +60 °C (-40 tot +140 °F)
Omgevingstemperatuur (optie):-50 tot +60 °C (-58 tot +140 °F)
De eigenschappen van het apparaat
Meetbeginsel:Coriolis
Nominale diameter:DN 8 tot en met 50 (3/8 tot 2")
Gewatteerde materialen:Tantalum 2,5 W; 702 (UNS R60702)
Verbindingsmateriaal:Tantalum; 702 (UNS R60702)
Gemeten variabelen:Massa-stroom, dichtheid, temperatuur, volumestroom, gecorrigeerde volumestroom, referentiedichtheid, concentratie
Huisvesting en bescherming
Materialen voor de behuizing van sensoren:1.4301 (304), corrosiebestendig
Materialen voor de behuizing van de zender:Compact: AlSi10Mg, bekleed; Compact/ultracompact: 1.4301 (304)
Beschermingsgraad (standaard):IP66/67, behuizing van type 4X
Beschermingsgraad (optioneel):IP69
Input & Output
Uitgaven:4-20 mA HART (actief), Pulse/frequentie/switch-uitgang (passief)
Invoer:Geen
Digitale communicatie:HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET
Stroomvoorziening:DC 20 tot 30 V
Display en werking
4 lijnen achtergrondverlichting beschikbaar (geen lokale werking).
Certificeringen en goedkeuringen
Gevaarlijk gebied:De Commissie stelt de Commissie in kennis van de resultaten van de evaluatie.
Productveiligheid:CE, C-Tick, EAC-markering
Metrologische:Kalibratie uitgevoerd in geaccrediteerde installaties (ISO/IEC 17025), Heartbeat Technology voldoet aan de eisen van ISO 9001:2008
Druk:PED, CRN
Materiaalcertificaten:3.1 materiaal
