Bewaking van de opslag van vliegenas in thermisch vermogen

¢Precise meetpraktijk metKLD806Hoogfrequente radarbevingsmeter in een 12 meter lange vliegenas silo

I. Achtergrond van het project

Een 300MW steenkoolcentrale in Foshan, Guangdong, maakt gebruik van een 12 meter hoge, 8 meter doorsnede vliezende as silo om gepulveriseerde steenkoolas op te slaan (deeltjesgrootte: 1 ‰ 150 μm, bulkdichtheid: 0,6 ‰ 0,9 t / m3).De oorspronkelijke capacitieve niveaumeter had kritieke problemen:

1. Slechte nauwkeurigheid: De stofadhesie veroorzaakte dielektrische constante drift, wat resulteerde in een meetfout van ±8%.
2. Hoog onderhoud: Maandelijkse elektrode reiniging vereist 4 uur per sessie.
3. Signalinterferentie: Pneumatische fluidiseringsapparaten veroorzaakten valse alarmen (gemiddeld 3 per dag).

II. Oplossing: Technische voordelenKLD806 Radarniveaumeter

1. Hoogfrequente schrale straalontwerp:
   • 80GHz millimetergolf met 3° straalhoek, ideaal voor compacte 12 meter silo's.
   • Persoonlijk bereik: 0.315m, blinde zone: 0.3m, volledige dekking.
2. Anti-interferentie prestaties:
   • Dynamisch geluidsonderdrukkingsalgoritme (DNIR 3.0) filtert valse echo's van de fluidiseringsluchtstroom.
   • De IP68-categorie 316L roestvrijstalen behuizing weerstaat luchtstroominslag (20m/s snelheid).
3. Slimme diagnose:
   • Het HART-protocol geeft echo-curves (lokale/afgelegen diagnostiek) af.
   • Automatische compensatie van de dielectrische constante (afwerking van de stofaderendheid < 0,1%).





III. Implementatieproces

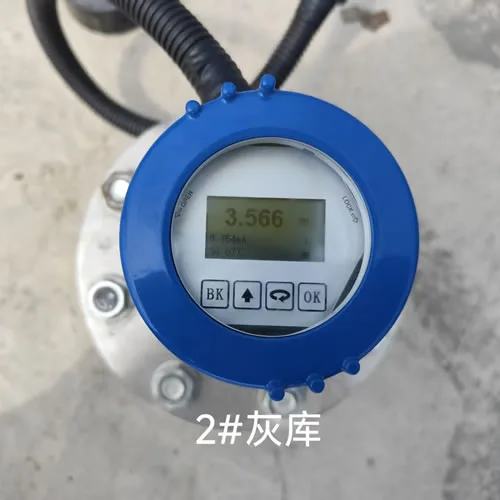

1. Installatie en inbedrijfstelling:
   • Plaats0,8 m onder de silo
   • ParameterconfiguratieDe Commissie:
     • Afstand = 0,3-12 m
     • False Echo Suppression=Activated (blokkeert fluidiseringsbuisinterferentie)
     • Uitvoer demping = 0,2 s (overeenstemt met de pneumatische fluidiseringscyclus)
   • Beoordeling van de nauwkeurigheid: ±5 mm fout versus laser afstandmeter.

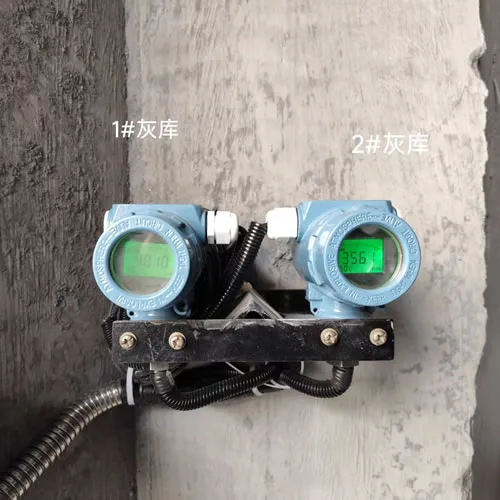

2. Systeemintegratie:
   • Geïntegreerd in de DCS-installatie via 4-20mA+HART (compatibel met bestaande I/O-modules).
   • Nieuwe functies:
     • Vergrendeling van de vergrendeling op hoog/laag niveau (automatische stop bij > 90% niveau).
     • Waarschuwingen voor snelheid van niveausverandering (> 1 m/h geeft blokkeringsrisico aan).

IV. Prestatie-resultaten

Feedback van de klant:

De KLD806's narrow beam loste meetproblemen op in onze compacte silo.

V. Belangrijkste elementen

1. Compacte installatietips:
   • Gebruik een antenne met een korte hoorn.
   • Hoogste excentrieke bevestiging
2. Optimalisatie van parameters:
   • Activatie van de stofmodus
   • Stel dielektrisch traceringsinterval in = 30 min (aanpast zich aan vochtigheidsveranderingen).
3. Onderhoudsprotocol:
   • Tweemaal per jaar lenzen reinigen met KC Sensor toolkit.
   • Download maandelijkse medische rapporten via KC Sensor Cloud.

VI. Bredere toepassingen

Gevalideerd voor kleine/middelgrote silo's (815 m), ideaal voor:

• Biomassa-energiecentrales10 ̊15m as silo's.
• Industrieel stoomcentrum: Precieze kleine silo-meting.
• Kalibratie silo's van cementfabrieken: High-precision batching.

Technologische uitbreiding:
De KC sensor is nieuw.Coördinatiesysteem voor meerdere silo's(ondersteunt 16 KLD806-eenheden) maakt regionaal slim asbeheer mogelijk, waardoor de transportkosten met 15~20% worden verlaagd.
