Achtergrond
Vanwege de unieke geografische omgeving van offshore kooivermeerdering zijn traditionele monitoringmethoden onvoldoende. Om dit probleem aan te pakken, heeft Granfoo Industrial Co., Ltd. een intelligent IoT-bewakingssysteem ontworpen op basis van draadloze lokale netwerk (WLAN) technologie, met als doel real-time monitoring, gegevensverzameling en externe controle te realiseren.
Systeemarchitectuur
- Front-end Dataverzamelsysteem: Bevat waterkwaliteitssensoren, onderwatercamera's en andere apparaten die verantwoordelijk zijn voor het verzamelen van waterkwaliteitsgegevens en videobeelden van de kooien.
- Draadloos Transmissiesysteem: Maakt gebruik van draadloze brugtechnologie om gegevens van de front-end naar het monitoringcentrum te verzenden.
- Monitoringcentrum: Bestaat uit gegevensservers, opslagapparaten, werkstations en weergavesystemen, verantwoordelijk voor gegevensverwerking, opslag en visualisatie.
Systeemkenmerken
- Real-time Monitoring: 24/7 continue verzameling en registratie van parameters zoals opgeloste zuurstof, stromingssnelheid en temperatuur.
- Alarmfunctie: Activeert automatisch alarmen wanneer abnormale gegevens worden gedetecteerd, met ondersteuning voor meerdere alarmmethoden.
- Externe Controle: Maakt externe controle van apparaten mogelijk via mobiele telefoons of computers, waardoor externe schakel- en timinginstellingen mogelijk zijn.
- Gegevensstatistieken: Biedt gegevensstatistieken en exportfuncties voor gebruikersanalyse.
Apparatenlijst
| Nr. | Item (Apparaatnaam) | Hoeveelheid | Opmerkingen |
|---|---|---|---|
| 1 | Zes-parameter Verzamelsysteem | 1 set | Voor het meten van zes parameters |
| Geleidbaarheidssensor | 1 | Aangepast door Hengxin | |
| Chlorofylsensor | 1 | Kemis | |
| Zoutgehaltesensor | 1 | Aangepast door Hengxin | |
| pH-sensor | 1 | Geïmporteerde corrosiebestendige en waterdichte sensor uit Duitsland | |
| Stromingssnelheidssensor | 1 | Aangepast | |
| Opgeloste Zuurstofsensor | 1 | PH/ORP Opgeloste Zuurstofsensor | |
| 2 | Onderwatercamerasysteem | 4 | Camera met ultralaag licht en hoogwaardige vulverlichting |
| Onderwatercamera | 4 | Netwerk HD-camera | |
| Onderwater Vullicht | 4 | US COB LED, laag energieverbruik, 100W, hoge drukbestendigheid | |
| 3 | Voedingssysteem | 1 | Hoofd + aftakking circuit set |
| Zonnepaneel | 2 sets | 800W omvormer controle geïntegreerd systeem | |
| Lithiumbatterij | 2 sets | 12V 120Ah | |
| 4 | Controleterminal | 1 | Hoofdcircuit met industriële computer en display |
| Industriële Computer | 1 | Geïmporteerde industriële computer | |
| Industrieel Display | 1 | 30-inch LCD-display | |
| 5 | Draadloos Transmissiesysteem | 1 set | Compleet draadloos transmissiesysteem en accessoires |
| 6 | Aquacultuur Software Systeem | 1 set | Speciaal voor aquacultuur |
| 7 | Kabels en Accessoires | 1 set | Componenten voor systeeminstallatie |
| 8 | Hulpstoffen en Zonnealarmlichten | Naar behoefte |
Functies voor meting en controle ter plaatse

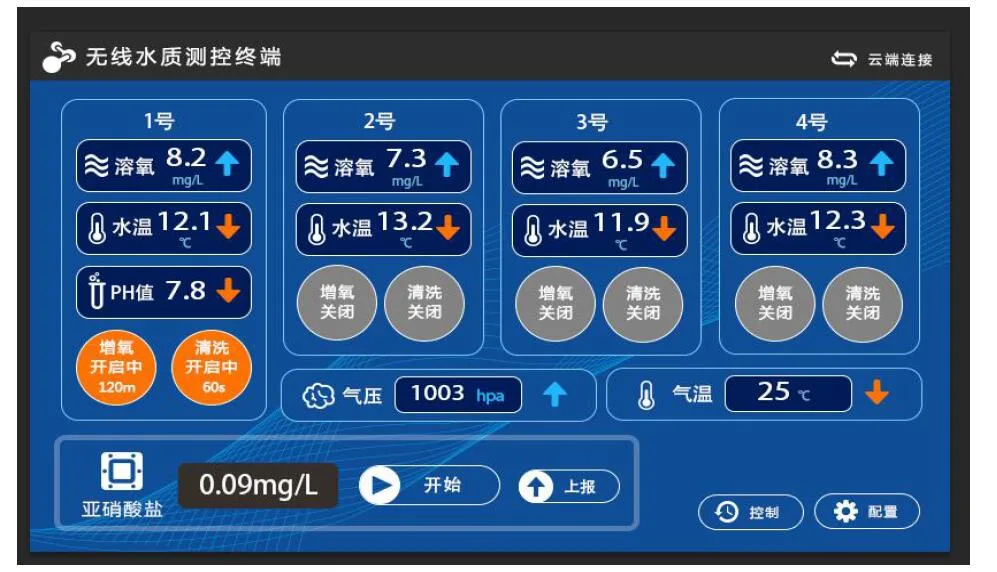

De meet- en controleterminal heeft de functie van meting en controle ter plaatse. Via het touchpanel dat op de apparatuur ter plaatse is geconfigureerd, kan het gemakkelijk meting en controle van de apparatuur ter plaatse realiseren. De onderstaande afbeelding toont het touch screen voor meting en controle ter plaatse.
