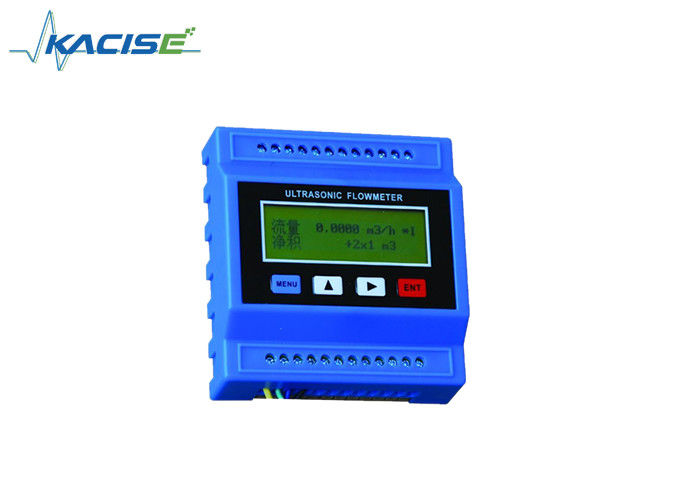

Kleine online grootte Ultrasone stroommeter RTU Hoge nauwkeurigheid voor vloeistofmeting
Inleiding
Ultrasone stroommodule/RTU wordt veel gebruikt voor verschillende soorten vloeistofmeting.
Het kan de stroom meten, kan ook de warmte meten als contact temperatuur sensor.
Het kan worden gebruikt voor systeemintegratie, waterhulpbronnen, energiebesparende toepassingen, enz.
Kenmerken
1%
Verscheidene soorten transduceren voor keuze, buisgrootte van DN15mm tot DN6000mm
Het gebruik van een laagspannings-multi-pulstechnologie om de nauwkeurigheid, levensduur en betrouwbaarheid te verbeteren.
- Sterke anti-interferentie
Dual-balance signaal differentiële ontvanger/driver circuit om interferentie van converter, tv toren, hoogspanningslijn enz. te voorkomen.
1 weg 4-20mA, als stroomsensor of hoeveelheidsensor van warmte; 2 weg OCT-uitgang, als schakelaar voor stroom/hoeveelheid warmte; 3 weg 4-20mA uitgang, als s-collector voor gegevens;2 weg 3 draden is PT100 signaal uitgang van weerstanden, als een horloge voor de hoeveelheid warmte.
- De zending is ver weg, en het contact net snel
RS485 ondersteuning verbinding draadloos netwerk, contact opnemen met de GPRS485 kan draadloze transmissie te realiseren.
Sluit de temperatuuromvormer aan, kan de warmte/energie meting afmaken
Specificaties
| Deeltjes |
Parameters in detail |
|
Host-deel
|
Theorie |
Ultrasone tijdsverschil |
| |
Precisiteit |
± 1% |
| |
Optie methode |
4-toetsenbord ondersteuning magnetische staaf werking |
| |
Signaaluitgang
|
1 kanaal 4~20mA @ 0,1% stroomlus terug, maximale belastingweerstand tot 1000 ohm |
| |
|
1 kanaal OCT-impulsuitgang (standaardpulsbreedte 200 ms en kan worden aangepast tussen 6 en 1000 ms) |
| |
|
1 kanaal relaisuitgang (3A@220V) |
| |
Signalinvoer
|
3 kanaal 4-20mA stroomlus terug @ 0,1% circuit gebruikt voor het verzamelen van Tem. Druk en vloeistofniveau enz. |
| |
|
1 kanaal mV-invoergebruik tot pt100 voor de calorimeter |
| |
Digitale poort |
RS485-ondersteuning van Mod-bus-protocol en ondersteuning van firmware-update |
| Kabel |
Speciale kabel voor RS485, bereik tot 1000 m |
|
- Een pakpijp.
|
Materialen voor buizen |
Staal, gietijzeren cement, koper, PVC, aluminium, glas, enz. |
| |
Inwendige DN |
15 tot en met 6000 mm |
| |
Positie van de sensor |
Het is beter dat de sensor op de positie van ten minste 10D ver van stroomopwaartse, of 5D ver van stroomopwaartse, ten minste 20D ver van de pompuitgang ((D is de binnendiameter van de pijp) |
|
Stroom van het pak
|
Media |
Water, zeewater, afvalwater, vloeibare alcohol, bier, gas, olie, enz. |
| |
Temperatuur |
-30 tot 160°C |
| |
Verwarring |
10 uur's avonds niet zo veel snoepjes |
| |
Stroomsnelheid |
0~±10m/s |
| Milieu |
temperatuur |
Gasheer: -20~60°C; sensor: -30~160°C |
| |
Vochtigheid |
Host: 85% RH; Stroomsensor: IP68, minder dan 2 m onder water |
| Stroomvoorziening |
DC8~36V of AC85~265V (optioneel) |
| verbruik |
1.5W |
Beschrijving van de onderdelen
Selectie van sensoren
Optioneel Temp.sensor
Maatstafgrafiek
1.Klem op het type
Makkelijk te installeren zonder onderbreking vloeistof, geen schade aan de druk
Installeer en service klem sensor gemakkelijk
Het kan de temperatuur uit de buis meten, de hoeveelheid warmte berekenen
2.Type aansluiting
Makkelijk te installeren zonder onderbreking vloeistof, geen schade aan de druk
Stabiele werking, contact opnemen met de temperatuur sensor die ingevoegd, berekenen hoeveelheid warmte door deTemperatuur sensor.
3.Typ van de buis
Installeer met onderbrekingsstroom
Hoge nauwkeurigheid, stabiele werking, contact met de temperatuur sensor die ingevoegd, berekenen hoeveelheid warmte door de temperatuur sensor
