Plaats van herkomst: | China |
Merknaam: | KACISE |
Certificering: | ISO / CE |
Modelnummer: | KVF-Reeks |
Min. bestelaantal: | 1PC |
---|---|
Prijs: | Negotiable |
Verpakking Details: | Karton/Houten doos |
Levertijd: | 7 werkdagen |
Betalingscondities: | Bevestigingsbrief, D/A, D/P, T/T, Western Union, MoneyGram |
Druk: | 1.6 Mpa, 2.5Mpa, (Speciale) 4.0Mpa | Diameter van: | DN15 ~ DN1800 |
---|---|---|---|
temperatuur: | -20°C - +160 °C | Voeding: | 24VDC, 220VAC |
Mededeling: | RS-485/MODBUS, HERT | Nauwkeurigheid: | ±1.0% (Norm) |
Outputsignaal: | 4~20mA | Installatie: | Flens, Klem, Draad, Toevoeging |
Hoog licht: | de meter van de samengeperste luchtstroom,de stroommeter van de draaikolkstoom |

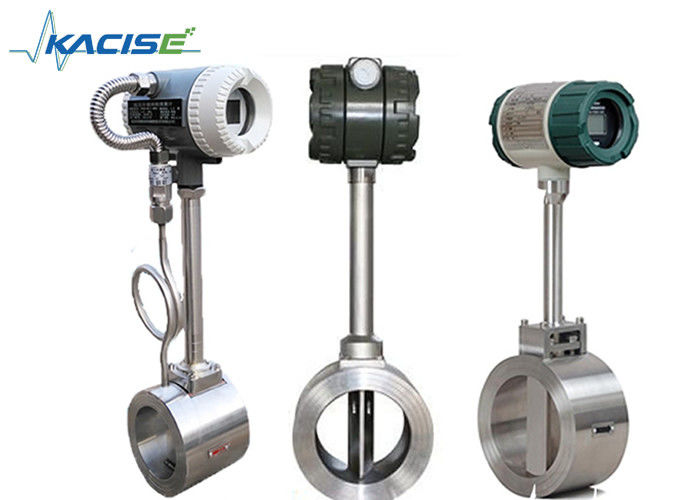

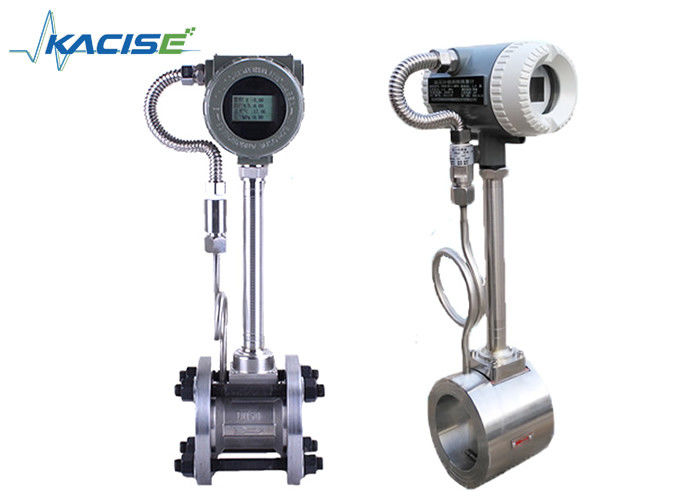

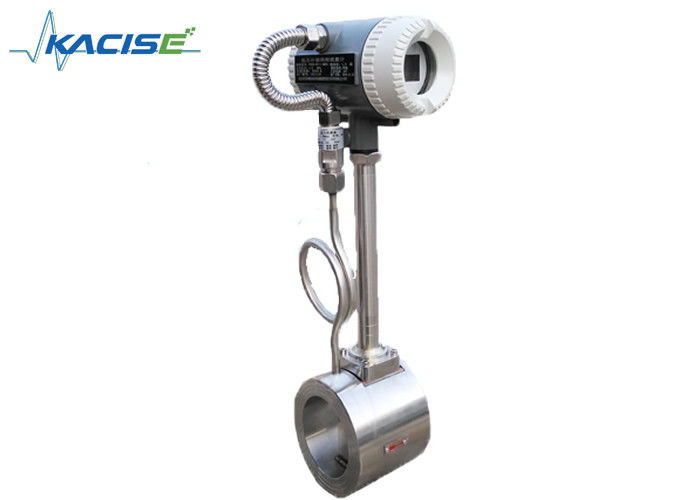

Industriële Verzadigde van de de Draaikolkstroom van het Stoomgas de Meterstoom met Temperatuur en Drukcompensatie
Inleiding
De draaikolkdebietmeter is gebaseerd op het principe van Karman-draaikolkonderzoek en productie, hoofdzakelijk voor industrieel de metings vloeibaar middel van de pijpstroom, zoals een gas, vloeistof, stoom en andere media. Het kenmerkt een klein drukverlies, grote metende waaier, wordt de hoge nauwkeurigheid in de meting van daadwerkelijke volumestroom nauwelijks beïnvloed door vloeibare dichtheid, druk, temperatuur, viscositeit en andere parameters. Geen bewegende mechanische gedeelten, zo hoge betrouwbaarheid en laag onderhoud. De instrumentenparameters kunnen stabiliteit op lange termijn zijn. Kunnen piezoelectric de spanningssensoren van de draaikolkdebietmeter, hoge betrouwbaarheid, binnen de werkende temperatuurwaaier van -20 ℃ werken ~ + 250 ℃ voor. Standaard analoge signalen, de digitale output van het impulssignaal, gemakkelijk met computers en andere digitale systemen ondersteunend het gebruik van geavanceerdere en ideale meetinstrumenten.
Eigenschappen
1. Het ontdekken van element raakt niet met stroommiddel, met hoge betrouwbaarheid en sterke flexibiliteit voor middel
2. Geen bewegende delen, slijtageweerstand, structuur is eenvoudig en snelheid
3. Assembleer met anti-interference kring en anti-vibration sensoren, die anti-vibration prestaties van het product konden verzekeren.
4. De toegestane het werk temperatuur is breed van -40℃ aan +350℃
5. Brede waaier, Hoge nauwkeurigheid
6. De output van het impulssignaal of two-wire output van het systeem 4-20mA huidige signaal
Parameters
Pijpdiameter | DN15~DN1800 |
Metermaterialen | 1Cr18Ni9Ti |
Nominale druk (Mpa) | 1.6Mpa; 2.5Mpa; 4.0Mpa |
Gemeten middelgrote temperatuur (℃) | -40~+250℃; -40~+350℃ |
Milieuvoorwaarden | Temperatuur: - 10~+55℃, vochtigheid 5%~90%, druk: 86~106Kpa |
Nauwkeurigheidsklasse | vloeistof: lezing ±0.5 |
Het meten van gas of stoom: | reading±1.0, ±1.5 |
Afwijzingverhouding | 1:10; 1:15 |
De coëfficiënt van het drukverlies | CD<2> |
Outputsignaal | 4-20mA of Impuls |
Voeding |
sensor: +12VDC, +24VDC zender: +24VDC Op plaatsvertoning: 3.2V batterij |
De lijnen van de signaaltransmissie | (Three-wire) STVPV3×0.3, 2×0.3 (draad twee) |
Installatie | Geïntegreerde het vastklemmen flens of flensverbinding |
Transmissieafstand | ≤500m |
De interface van de signaallijn | Mannelijke threadM20×1.5 |
Explosieniveaus | ExdIIBT6 |
Beschermingsklasse | IP65 |
Sta trillingsversnelling toe | 1.0g |
Modelleer selectie
KVF | Parameters | ||||||||||
Nominale diameter | DNXX | DN15~DN1800 (mm) | |||||||||
Structuur | F | Ver type met vertoning | |||||||||
Y | Compact type met vertoning | ||||||||||
Nauwkeurigheid | A | Pijptype: Klasse 1,0 | |||||||||
B | Toevoegingstype: Klasse 2,5 | ||||||||||
Nominale druk | 16 | 1.6Mpa | |||||||||
XX | Aanpassing | ||||||||||
Max. temperaturen. van middel | M | <250> | |||||||||
H | >250℃ | ||||||||||
Andere functie | P | Met drukcompensatie | |||||||||
T | Met temperatuurcompensatie | ||||||||||
PT | Met druk en temperatuurcompensatie | ||||||||||
Macht | 1 | 12~28VDC | |||||||||
2 | 85~265VAC (Verre vertoning) | ||||||||||
3 | 3.6V lithiumbatterij (op plaatsvertoning) | ||||||||||
Output | A | 4-20mA | |||||||||
M | Voltageimpuls | ||||||||||
H | HERT | ||||||||||
R1 | RS232 | ||||||||||
R2 | RS485 | ||||||||||
Installatie | 1 | Flens | |||||||||
2 | Klemflens | ||||||||||
3 | Toevoeging | ||||||||||
4 | Draad | ||||||||||
5 | Klem | ||||||||||
Explosiebestendig | A | Geen explosiebestendig | |||||||||
B | Intrinsieke explosiebestendig | ||||||||||
G | Vlambewijs |
Productie
Pakket
Toepassing
