Van de de Verbindings Gealigneerd Stroom van de flensdraad Meter Ultrasoon Type voor Online Meting







Flens en Draadmeter van de Verbindings de Gealigneerde Ultrasone Stroom/Debietmeter voor Online Meting





Inleiding



KUF2000 meter van de reeks wordt de ultrasone stroom gewoonlijk gebruikt in meting op lange termijn bij gebied. Het heeft drie types van sensor om de pijpstroom te meten: klem op type, toevoegingstype en gealigneerd pijptype.

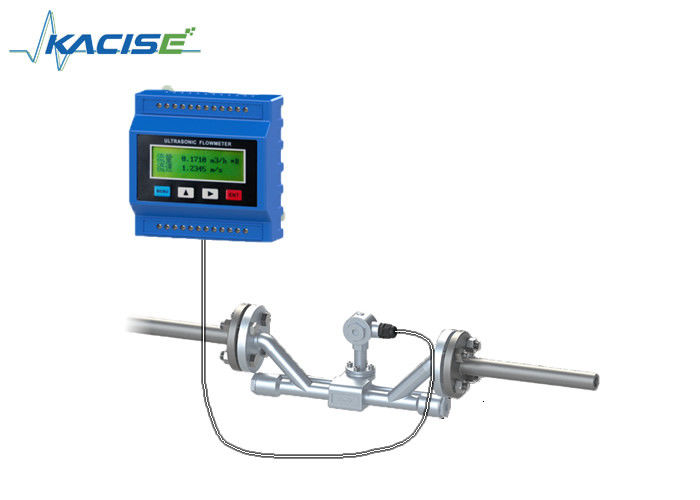

Gealigneerd pijptype: Geschikt voor pijp DN15-6000mm, DN15-32-sensor van de de vorm de gealigneerde pijp van het pijpengebruik π, DN40 en boven sensor van de gebruiks de standaard gealigneerde pijp. De metende waaier van de Standaard gealigneerde meter van de type ultrasone stroom is DN40mm~DN1000mm, met hoge beschermingsklasse die van IP68, vloeibare temperatuur van -30℃~160℃, drukwaaier meten van 0~2.5Mpa, hoge nauwkeurigheid binnen ±0.5%.



Toevoegingstype: Slechts twee installatiegaten zijn nodig op de pijp, kan de gebruiker de toevoegingstype sensoren installeren. Door het gat te gebruiken die hulpmiddel maken, kan de nr-installatie van de eindestroom worden gerealiseerd. Het sensorencontact aan de vloeistof direct, de meting is stabiel en betrouwbaar.

Klem op type: De sensorenklem op buiten pijpen en komt niet in contact met de interne vloeistof. En alle modellen kunnen energiemeters worden wanneer het verbinden met temperatuursensoren. KUF2000 de reeksklem op Ultrasone Debietmeter is gemakkelijk voor installatie, geen behoefte om de pijp en het water, geen persverlies af te snijden. Het steunt online het meten van lange termijn. De brede waaier van vloeibare stroom kan met de sensor worden gemeten die op de pijp wordt vastgeklemd.



Eigenschappen

• 1% nauwkeurigheid.
• Brede waaier voor diverse toepassingsgebieden. (DN15-DN6000)
• Geen mechanische aandrijving in ultasonic debietmeter, delen is zelden beschadigd. Het onderhouds vrije en lange werkende leven.
• Verbind Pt100-temperatuuromvormer, kan de hitte/energiemeting beëindigen.

Specificatie



Nauwkeurigheid	≤1%
Snelheidswaaier	0~±10m/s, Tweerichtingsmeting
Pijpgrootte	DN15~DN6000
Temperatuur	-30~160℃
Type van Vloeistof	De enige vloeistof kan correcte golf overbrengen. zoals water, zeewater, riolering, olie, chemische producten, alcohol, enz.
Pijpmateriaal	Het staal, het Roestvrije staal, Het gietijzer, het Koper, pvc, het Aluminium, het Glasstaal, enz.-de Voering worden toegestaan
Signaaloutput	1 manier 4-20mA output (impedantie 0~1K, nauwkeurigheid 0,1%) 1 manieroct impulsoutput (Impulsbreedte 6 ~ 1000ms) 1 output van het manierrelais
Signaalinput	3 bereikt de manier 4-20mA input, aan hittemeting door PT100-platinaweerstand te verbinden.
Interface	RS485, steun MODBUS
Gegevensopslag	De SD-geheugenkaart slaat regelmatig de vooraf ingestelde (facultatieve) op resultaten
Voeding	DC8~36V of AC85~264V



De facultatieve Hoofdeenheid van de Stroommeter



Facultatieve Gealigneerde Sensoren





1. π draadverbinding



Nominaal Diameter (DN)	Druk Niveau P	Lengte L	Verbinding Draad	Draad Lengte	Draadnorm
DN15	2.5	320	G3/4	18	GB/T7307-2001
DN20	2.5	360	G1B	15
DN25	2.5	390	G1 1/4B	16
DN32	2.5	450	G1 1/4B	22.5

Nominaal Diameter (DN)	Druk Niveau P	Lengte L	Flensafmeting							Draadnorm
			Normaal Grootte D	Boutgat Centra D1	Boutgat X Hoeveelheid ∮X n	Het verzegelen Oppervlakte Diameter D2	Flensdikte		Boutenafmeting
							C	F
DN15	2.5	320	95	65	14X4	46	14	2	M12X50	Gb/t9119-2000
DN20	2.5	360	105	75	14X4	56	16	2	M12X50
DN25	2.5	390	115	85	14X4	65	16	2	M12X60
DN32	2.5	450	140	100	18X4	76	18	2	M16X60

Het opdracht geven van tot Informatie
