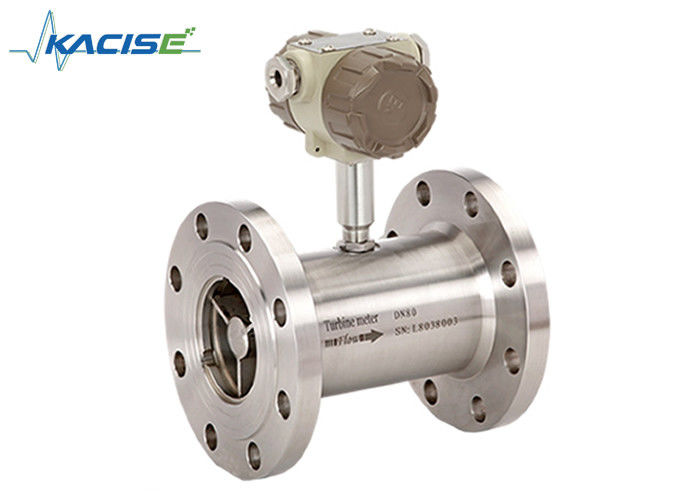

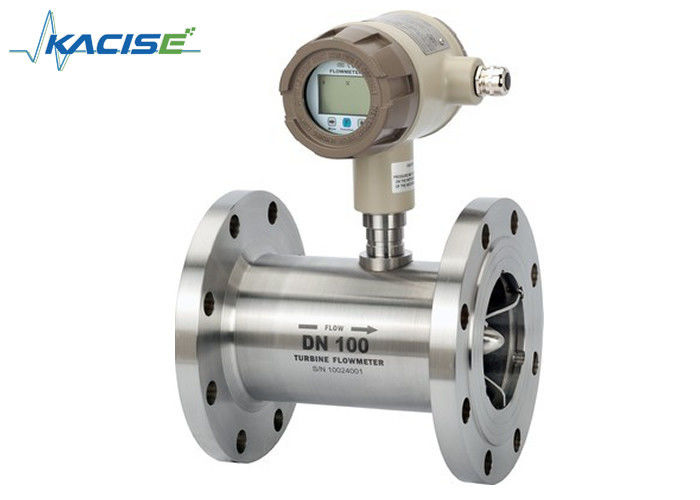

Van de Stroommeter van de roestvrij staal Vloeibare Turbine Digitale het Type Hoge Nauwkeurigheid

Ex-bewijsdiesel/Olie/Plantaardige olie/van de Palmolie 24VDC Flensdebietmeter van de Roestvrij staal de Oplosbare Turbine





Beschrijving

De turbinedebietmeter is een soort snelheidsdebietmeter met temperatuur en drukcompensatiefunctie. Het behoort tot één soort snelheidsdebietmeter. Zijn het werk principe is als volgt: de macht van stromende vloeistof drijft het turbineblad om te roteren, en zijn omwentelingssnelheid is ongeveer evenredig aan het tarief van de volumestroom. De turbinedebietmeter wordt wijd gebruikt op aardolie, de chemische industrie, stroom, het netwerk van de gaspijp, stedelijk gas en andere gebieden, en in handelsregeling wegens zijn hoogte metend nauwkeurigheid, goede herhaalbaarheid en stabiliteit, brede waaier, snelle reactie op stroomveranderingen, sterke anti-interference capaciteit, gemakkelijke signaaltransmissie en andere kenmerken wijd gebruikt.

KXTUF-de meter van de turbinestroom is het gebruik van geavanceerde low-power single-chip de stroomsensor van de microprocessortechnologie ontwikkelde turbine en de integratie van de vertoningstotalisator van nieuwe slimme meter, met een compacte structuur, intuïtieve lezingen duidelijke, hoge betrouwbaarheid, zonder buitenmachtsinterferentie, anti-bliksem, duidelijk lage kostenvoordeel, wordt het wijd gebruikt om gesloten pijp en roestvrij staal1cr18ni9ti, van 2Cr13 en van het korund Al2O3, carbide te meten niet aantasten, en geen vezels, deeltjes en andere onzuiverheden, kinematische viscositeit bij werkende temperatuur is minder dan 5 × 106m ²/s van vloeistof, voor kinematische viscositeit meer dan 5 × 106m ²/s van vloeistof, kunnen kwantitatieve controle, bovenmatig alarm, enz. zijn, is een ideale van de stroom het meten en energie meter.



Eigenschappen

☆ Hoge nauwkeurigheid, over het algemeen tot ±1%R, ±0.5%R, hoge nauwkeurigheid tot 0.2%R
☆Good herhaalbaarheid, herhaalbaarheid op korte termijn tot 0,05% ~ 0,2%, in handel regeling is preferred keus van stroom meter.
☆ Output van het signaal van de impulsfrequentie, geschikt voor totalisator en verbinding met PC; geen nul verschuiving en sterke interferentie verzetten tegenzich
☆ Het hoge frequentiesignaal (3~4KHz) kan worden verkregen, is de signaalresolutie sterk.
☆ Brede waaier, middelgrote en grote diameter tot 1:20, klein kaliber1:10.
☆ Compacte structuur & geschikt onderhoud



Specificaties



Paremeter		Waarde	Eenheid
Diameter	Draad	4, 6, 10, 15, 20, 25, 32, 40	mm
	Flens (Klem)	15, 20, 25, 32, 40, 50, 65, 80, 100, 125.150, 200	mm
Nauwkeurigheid		±1, ±0.5, (aangepaste) ±0.2	%R
Waaierverhouding		1:10, 1:15, 1:20
Sensormateriaal		304, (L) roestvrij staal 316 enz.
Het werken milieu	Middelgrote temperaturen.	-20~120	°C
	Omringende temperaturen	-10~55	°C
	Relatieve vochtigheid	5%~90%
	Luchtdruk	86~106	KPa
Signaaloutput		Sensor: het signaal van de impulsfrequentie, lage elektrolevel≤0.8v, ≥8V op hoog niveau Zender: twee draad, 4-20 mA gelijkstroom huidig signaal
Comminterface		RS485
Voeding		Sensor: +12V gelijkstroom, (facultatieve) +24V gelijkstroom Zender: +24V gelijkstroom Lokaal aanwijzingstype: ingebouwde 3V-externe lithiumcel of +24VDC
De Draad van de signaaltransmissie		STVPV3×0.3 (draad 3), 2×0.3 (draad 2)
Transmissieafstand		Neen meer dan 1000	m
De Interface van de signaallijn		Basistype: Hausmanschakelaar of 3 kerndraad; Explosiebestendig type: M20 × 1,5 (f)
Explosief-bewijsrang		Basistype: niet-explosiebewijs; explosiebestendig type: ExdIIBT6
Beveiligingsniveau		IP65

























































Het opdracht geven van tot informatie



Model								Opmerkingen
KTF
DN	4							4 mm
	6							6 mm
	10							10 mm
	15							15 mm
	20							20 mm
	25							25 mm
	32							32 mm
	40							40 mm
	50							50 mm
	65							65 mm
	80							80 mm
	100							100 mm
	125							125 mm
	150							150 mm
	200							200 mm
Type		N						Sensortype: +12V of 24V-macht, output 3 de impulssignaal van het draadsysteem
		A						Zendertype: +24V macht, output 2 draad 4-20 mA
		B						Slim type: lithiumcel, lokale indicator, zonder signaaloutput
		C						Slim type: +24V macht, lokale indicator, 2 draad 4-20mA/pulse output
		C1						Slim type: +24V macht, lokale indicator, RS485-mededeling
								protocol
		C2						Slim type: +24V macht, lokale indicator, HERTprotocol
Nauwkeurigheid			05					0,5
			10					1.0
			02					0,2 (Speciale orde, lange levertijd)
Waaier				W				Uitgebreid Metend Waaier
				S				Norm die Waaier meten
Lichaamsmateriaal					S			304 SS
					L			316 (l) SS
Explosiebestendig						N		Niet Explosiebestendig
						E		Explosiebestendig, ExdIIBT6
Drukclassificatie							N	Normaal
							H (x)	Hoge druk
