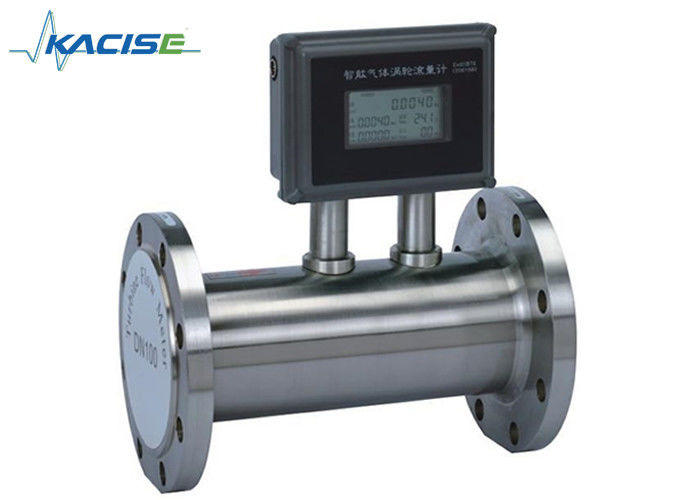

Hoogprecisie LPG-stroommeter Natuurgasstroommeter Gasstroommeter Kookgasstroommeter Dual Power Supply Turbine Stroommeter
Beschrijving
De werking van de gasturbinemeter van de KTFG-serie is gebaseerd op de meting van de snelheid van het gas.De rechtstellende vliessen bereiden het gasstroomprofiel voor door. ongewenste wervelingen, turbulenties en asymmetrie voordat het gas naar het turbinereel stroomt. De dynamische krachten van de stromende vloeistof maken dat de rotor draait.
Het turbinewiel is gemonteerd op de hoofdas, met speciale hoge precisie, lage wrijving kogellagers. Het turbinewiel heeft spiraalvormige bladen met een bekende hoek ten opzichte van de gasstroom.Het geconditioneerde en versnelde gas drijft het turbinewiel met een hoek snelheid die evenredig is met de gas snelheid.
De KTFG-serie gasturbine-stroommeter wordt veel gebruikt voor het meten van aardgas, kolengas, vloeibaar gas en licht koolwaterstofgas, enz.
Kenmerken
☆ Speciaal apparaat voor gasmeting
☆ Speciaal apparaat voor olie- en gasrecycling
☆ Hoge nauwkeurigheid: ±1,5%, ±1,0% of ±0,75%
☆ Een goede herhalingskracht
☆ Testtemperatuur, druk en doorstroming van gemeten gas; automatische volging en compensatie van de doorstroming; aanwijzing van het totale gasvolume onder standaardstand; realtime query van temperatuur, druk,tijd en datum, enz.
☆ Ingebouwde druk- en temperatuursensor, hoge veiligheidsprestaties, compacte structuur en prachtig uitzicht
☆ laag stroomverbruik, meer dan 3 jaar levensduur voor één 3V 10AH lithiumcel
☆ Instrumentenfactor, totale stroomwaarde gedurende 10 jaar na uitschakeling
Specificaties
|
PArameeters
|
Dschriftelijk
|
|
DN (mm) en aansluiting
|
25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 flensaansluiting 25,
40 draadverbinding
|
| Precisiteit |
±1,5%, ±1,0% of ±0,75% (speciale bestelling vereist) |
| Afstandsverhouding |
1:10; 1:20; 1:30 |
|
|
Instrumentenmateriaal
|
Hoofdstuk: SS304; stuwkracht: anti-corrosief ABS of aluminiumlegering van hoge kwaliteit; indicator: gegoten aluminium
|
| Gemiddelde temperatuur (°C) |
-30 °C ~ +80 °C / -86 °F ~ +176 °F |
|
Omgevingsomstandigheden
|
Temperatuur: -20°C ~ +60°C / -68°F ~ +140°F Relatieve luchtvochtigheid: 5% ~ 90%,
Atmosferische druk: 86 ~ 106 KPa
|
|
Uitgangssignaal
|
Sensor: pulsfrequentiesignaal, laag niveau minder dan 0,8 V, hoog niveau meer dan 8 V
Transmitter: twee draden 4-20mA gelijkstroomsignaal
|
|
Stroomvoorziening
|
Sensor: +12V DC, +24V DC (optioneel) Zender: +24V DC
Lokale aanwijzing: ingebouwde 3V-lithiumcel
|
| Signaltransmissielijn |
STVPV3×0,3 (3 draad), 2×0,3 (2 draad) |
| Transmissieafstand |
Maximaal 1000 m |
| Interface van de signaallijn |
M20×1,5 ((F) |
| Ontploffingsbestendige graad |
ExdIIBT6 |
| Beschermingsniveau |
IP65 |
Informatie over bestellingen
Het model moet worden geselecteerd op basis van nominale druk, gemiddelde maximale druk, gemiddelde temperatuur, gemiddelde componenten, stroombereik en signaaluitgang.
Het werkstroombereik moet (20% tot 80%) Qmax bedragen.
Standaardsignaaluitgang: pulssignaaluitgang (ws) 3 draden, standaardstroomsignaaluitgang (IC-kaart) of RS485
communicatie-uitvoer; bij bestelling vermelden.
| Mode |
Rmerkteken |
| KTFG |
|
|
|
|
|
|
|
|
Type
|
N |
|
|
|
|
|
Sensortype: +12V of 24V, uitgang 3-draad pulssignaal |
| Een |
|
|
|
|
|
Transmittertype: +24V, uitgang 2 draden 4-20 mA |
| B. |
|
|
|
|
|
Smart type: lithiumcel, lokale aanwijzing zonder uitgang |
| C |
|
|
|
|
|
Smart type: +24V, lokale indicatie, uitgang twee draden 4-20mA |
|
S
|
|
|
|
|
|
Slim type: geïntegreerde T & P-compensatie, lokale aanwijzing met afstandssignaal |
|
DN
|
25 |
|
|
|
|
DN 25 mm |
| 40 |
|
|
|
|
DN 40 mm |
| 50 |
|
|
|
|
DN 50 mm |
| 65 |
|
|
|
|
DN 65 mm |
| 80 |
|
|
|
|
DN 80 mm |
| 100 |
|
|
|
|
DN 100 mm |
| 125 |
|
|
|
|
DN 125 mm |
| 150 |
|
|
|
|
DN 150 mm |
| 200 |
|
|
|
|
DN 200 mm |
| 250 |
|
|
|
|
DN 250 mm |
| 300 |
|
|
|
|
DN 300 mm |
|
Bereik
|
W(x) |
|
|
|
Verlengingsbereik, zie tabel 2 |
| S (x) |
|
|
|
Standaardbereik, zie tabel 2 |
|
Materiaal van het lichaam
|
S |
|
|
Roestvrij staal |
| L |
|
|
Aluminiumlegering |
| T |
|
|
Op maat |
|
Materiaal van de stuwspeler
|
S |
|
Anti-corrosief ABS |
| L |
|
Aluminiumlegering |
| T |
|
Op maat |
|
Gemiddeld
|
N |
Geen speciale structuur |
| Een |
Gewijd aan zuurstof |
| B. |
met een breedte van niet meer dan 15 mm |
Vervaardiging en voorraad
