Plaats van herkomst: | China |
Merknaam: | Kacise |
Certificering: | CE / ISO / Explosion-proof |
Modelnummer: | KUHM2100 |
Min. bestelaantal: | 1 |
---|---|
Prijs: | Negotiable |
Verpakking Details: | karton/houten doos |
Levertijd: | 5~8 werkdagen |
Betalingscondities: | L/C, D/A, T/T, Western Union, MoneyGram |
Levering vermogen: | 1000pcs |
DN (mm): | DN15~DN300 | Druk: | 1.6Mpa |
---|---|---|---|
Aansluiting: | DN15~DN40 ingepaste/DN50~DN300-Flensverbinding | Mededeling: | Rs-485/MBUS/Lora433MHZor 868MHZ/GPRS |
Nauwkeurigheid: | klasse 2 | Bescherming: | IP67/IP68 |
Installatie: | Het gebrek is Toevloed, voor de behoefte van de terugkeerstroom te wijzen op wanneer het opdracht ge | Voeding: | De Batterij van het hoge Machtslithium |
Temperaturen. Sensor: | 1.5m norm een paar van PT1000-Temperatuur Senso | ||
Hoog licht: | de ultrasone Meter van de waterstroom,m de meter van het buswater |

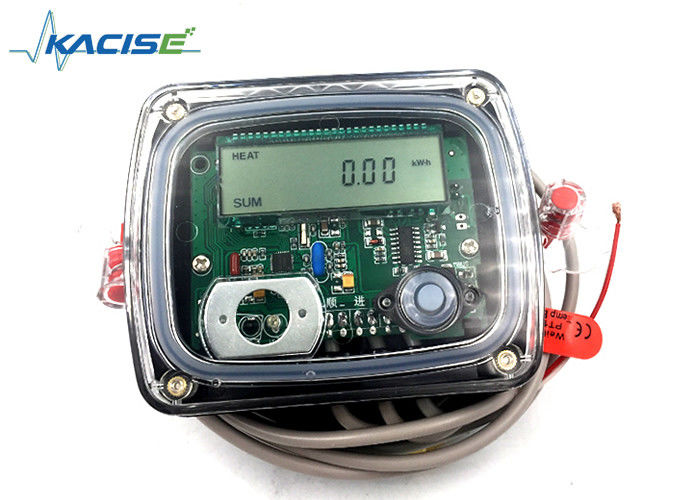

Wirless Ultrasone Btu-meter Lora / GPRS Ultrasone warmtemeter voor residentie / appartementen / gebouwen
Kenmerken
☆ Warmte meten.
☆ Toevoer- / retourwatertemperatuur en temperatuurverschil weergeven.
☆ Stapelstromingsmeting en momentane stroommeting weergeven.
☆ Looptijdweergave.
☆ Coole meetwaarde en weergave (voor warmte / koude Ultrasone warmtemeter)
Omschrijving
KACISE KUHM2100-serie warmtemeters gebruiken de meest geavanceerde niet-magnetische technologie en het heeft een elegante uitstraling, nauwkeurige meting, gemakkelijk beheer, stabiele werking, sterke anti-erosie en een lange gebruiksduur, die veilig en economisch is.
Het wordt veel gebruikt in het verwarmingssysteem met geconcentreerd warmtetoevoerbeheer, gescheiden beheer van de gegevensverzameling door huishoudens.
Variërende van communicatiemodi zijn optioneel volgens de behoefte van de gebruikers. .
Installatie en attenties
De warmtemeter kan beide worden geïnstalleerd in instroomleiding of retourstroompijp (af fabriek geïnstalleerd in de instroomleiding, indien nodig op de retourleiding te installeren, moet voor de fabriek duidelijk zichtbaar zijn tijdens de productie). Tijdens de installatie moet erop gelet worden dat de stroomrichting van het medium hetzelfde is als de pijl op het buislichaam van de warmtemeter.
Speciale opmerking: ongeacht de warmtemeter geïnstalleerd op instroompijp of retourleiding, moet de temperatuursensor correct zijn aangesloten (rood label voor instroompijp, blauw label voor retourleiding)
Specificatie s
Nominale diameter | DN15 | DN20 | DN25 | DN32 | DN40 |
Afmeting (lengte mm) | 110 | 130 | 160 | 180 | 200 |
Max stroom (m 3 / h) | 3 | 5 | 7 | 12 | 20 |
Normstroom (m 3 / h) | 1.5 | 2.5 | 3.5 | 6 | 10 |
Min stroom (m 3 / h) | 0.03 | 0.05 | 0.07 | 0.12 | 0.2 |
Max flow meting | 999999,99 (m 3 ) | ||||
Maximale warmteaflezing | 99999999 (KW · h) | ||||
Stroomvoorziening | 3.6VDC | ||||
Batterijduur | > 6 jaar (lithiumbatterij) | ||||
Nauwkeurigheidsklasse | Klasse 2 | ||||
Communicatiemodus | Infraroodinterface, M-BUS / RS485 | ||||
Druk op verlies | ≤ 0,025 Mpa (onder normale stroom) | ||||
IP-klasse | IP 68 | ||||
Temperatuurbereik | (4 - 95) ° C | ||||
Temperatuurverschilbereik | (3--70) k | ||||
Begintemperatuurverschil | 0.01k | ||||
Temperatuursensor | Pt 1000 | ||||
Omgevingstemperatuur | + 5 ° C - + 55 ° C | ||||
Ambient niveau | Niveau A | ||||
Installatie | Horizontale / verticale installatie | ||||
Monitor | 8 cijfers | ||||
Lengte van de temperatuursensor | 1.5m | ||||
Werken huidige | 45uA | ||||
Data opslag | Bewaar historische gegevens tot de laatste 24 maanden |
Instrument veel voorkomend probleem
De meter kan niet normaal werken
◇ Het verwarmingssysteem werkt of niet;
◇ Globe-klep is geheel geopend of niet;
◇ de pijp is geblokkeerd of niet;
◇ de lead seal is voltooid of niet;
◇ Batterij is goed of niet;
◇ warmtemeter telt niet mee
①, warmtemeter omgekeerde installatie
②, transducer kabels zijn kapot
③, het filter wordt geblokkeerd op de warmtetoevoerleiding in de woonruimte
◇ Hoe het filter bepalen of blok ?
Instroom temp. is normaal, retourstroomtemp. is te laag, de temp. verschil van instroom en retourstroom is meer dan 10 °, debiet is te laag (m 3 / h), of nu debiet, meestal is het filter verstopping of gebruikt de gebruiker het niet.
Oplossing: Sluit de klep (instroom- en retourstroomklep), verwijder het filter, controleer of het filter zwart is, reinig het filter en de binnenkant ervan, installeer het filter, open de buisleidingen, wacht 3 minuten om te controleren of het debiet en temp. is normaal.
◇ Gegevens warmtemeting abnormaal of springen
①, Installatiepositie is niet correct, laagwaterniveau
②, rechte pijpen voor en achter zijn te kort, de bocht is te groot, de diameter van de voorste buis is
groter worden.
◇ Warmtemeter heeft stromingshoeveelheid, geen warmte of hitte is erg groot
①, Zonder warmte wordt meestal omgekeerd installatie van aanvoer- en retourstroomtemp. sensors
②, hitte is erg groot, omdat de temperatuur. sensor meting temp. onjuist, temp. het verschil is erg groot.
◇ Warmte meter abnormale temperatuur, of de temp. is 0
①, de temp. sensorkabel is gebroken
②, Temp. sensor roestvrijstalen behuizing is gebroken.
Technische specificatie
Diameter | Min Flow | Hoeveelheid flow | Max Flow | Lengte |
Qmin (m³ / h) | qp (m³ / h) | Qmax (m³ / h) | mm | |
DN15 | 0.03 | 1.5 | 3 | 110 |
DN20 | 0.05 | 2.5 | 5 | 130 |
DN25 | 0.07 | 3.5 | 7 | 160 |
DN32 | 0.12 | 6 | 12 | 180 |
DN40 | 0.2 | 10 | 20 | 200 |
Meetnauwkeurigheid | CJ128-2007 <Warmtemeter> Klasse 2 | |||
Verbinding | DN15 ~ DN40 Schroefdraadaansluiting / DN50 ~ DN300 Flensverbinding | |||
Druk verlies | ≤0.02MPa | |||
Maximale werkdruk (MWP) | 1.6MPa | |||
Flow meetbereik | 1: 100 | |||
Temperatuursensor | Standaard van 1,5 m een PT1000-temperatuursensor (kabellengte kan worden gewijzigd) | |||
Gegevens opslag | Continue opslag van 18 maanden record | |||
Power-off-beveiliging | Na macht-weg, kon meter alle verslag van vóór stroomtarief en de overeenkomstige tijd opslaan, na machtsweergave, herstelt het herstel functie automatisch, en verzekert de tijdovereenkomst | |||
Externe verzending | MBUS / RS-485 | |||
Stroomvoorziening | Lithiumbatterij met hoog vermogen | |||
Beschermingsklasse | IP67 (IP68 moet worden gewijzigd) | |||
Milieuklasse | Klasse B | |||
Temperatuurbereik | (5 -95) ℃ | |||
Temperatuur verschil | (3 ~ 90) K | |||
Installatie manier | Instroom of retourstroom (standaard is instroom, retourstroom moet worden aangegeven bij het bestellen) | |||
Installatie positie | Horizontaal verticaal | |||
duurzaamheid | Service cycle≥6 jaar | |||
tonen | 8-bits LCD-scherm | |||
Anti-magnetische verstoring | Wanneer de intensiteit van magnetische veldinterferentie niet meer dan 100 ka / m is, mag dit de meting van de watermeter en de eigenschappen van transmissie op afstand niet beïnvloeden |
