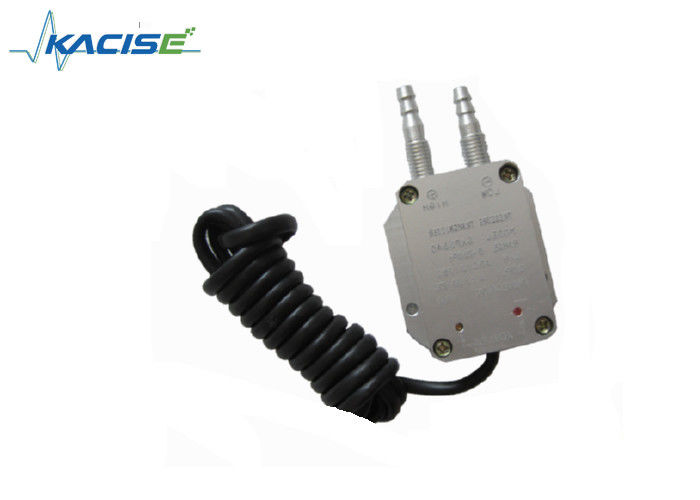

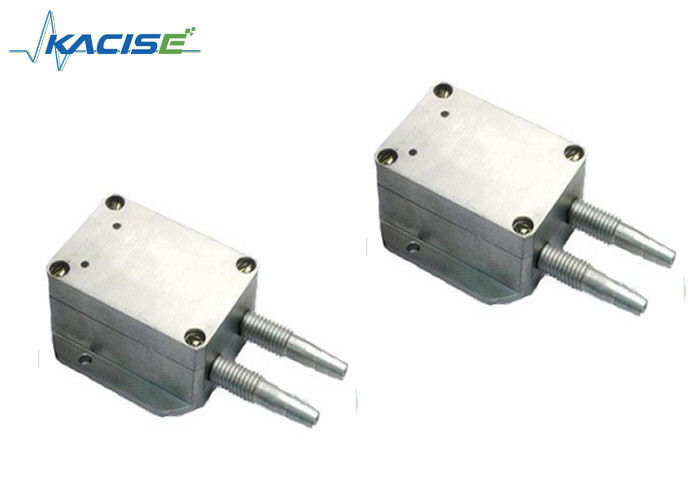

GXPS540 hoge Gevoelige en de Winddruk van het Nauwkeurigheids Minioverzicht en Differentiële Druk met output 4-20mA
Inleiding

GXPS540 de Zender van de het Verschildruk van de winddruk keurt high-precision, hoog stabiliteitsdiafragma goed en door de technieken van de spanningsisolatie geassembleerd. Door de strikte compensatie van de precisietemperatuur en signaalversterking, overdracht signaleren de micro- differentiële druk, de luchtdruk, de stroom en andere parameters aan betrouwbare 4~20mA of 1~5V output.

Eigenschap

• Hoge gevoeligheid
• Hoge nauwkeurigheid en hoge stabiliteit
• Minioverzicht, gemakkelijk te installeren

Elektronische interface en signalendefinitie


Parameter


Afmeting

Er zijn 2 regelbare groeftype schroeven op GXPS540.

Z is voor nul aanpassing.

S is voor Volledige waaieraanpassing. (Als de waaier niet wordt veranderd, geen behoefte om worden aangepast.)

Nota: Als de waaier is <1kpa>

Toepassing

• Boiler
• Stofneerslagmiddel
• Luchtleidingsdruk
• Differentiële en negatieve druk

Het opdracht geven van tot informatie


GX- - waaier-output-nauwkeurigheid-macht-structuur-Kabel lengte-pakket

• Waaier: 0~±5kPa ...... 10000kPa = de hogere beperking van de waaier
• Output:: A=4~20mA, V=0~5Vdc, V1=1~5Vdc. V2=0~10Vdc
• Nauwkeurigheid: 0.25=±0.25%F.S, 0.5=±0.5%F.S,
• Macht: 24VDC, 11~30Vdc
• Drukhaven: GF=G1/4 vrouwelijke draad, G=G1/4, NF=NPT1/4Female-draad, N=NPT1/4
• Elektrische verbinding: C=Cable, de gezamenlijke afzet van CW=waterproof
• Kabellengte: XXm=XXmeter 1150m
• Statische druk: 3, 5, 10 keer nominale druk, 20MPa (nota: pijpleidingsdruk)

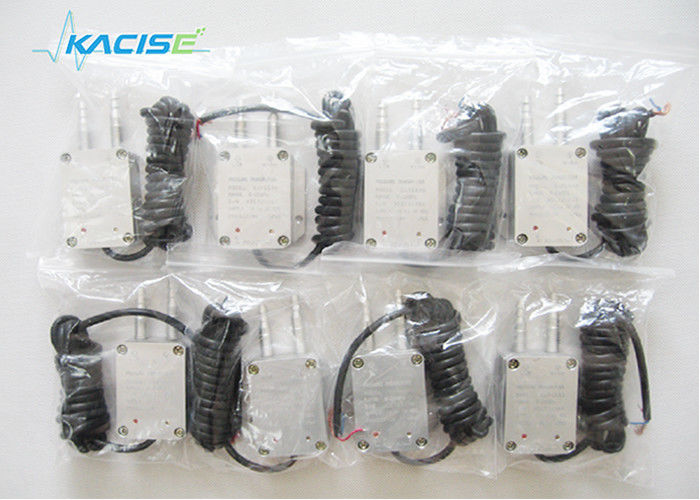

• Pakket: BB, Schuim
