Plaats van herkomst: | China |
Merknaam: | Kacise |
Certificering: | Intrinsically safe, explosion proof, CE certificate |
Modelnummer: | GXPS800 |
Min. bestelaantal: | 1 Stuk / Stukken |
---|---|
Prijs: | negotiable |
Verpakking Details: | elke eenheid heeft individuele doos en alle vakjes worden ingepakt in standaardpakketten of beschikb |
Betalingscondities: | Bevestigingsbrief, D/A, D/P, T/T, Western Union, MoneyGram |
Levering vermogen: | 2000 Stuk/Stukken per Week |
Drukwaaier: | -0.1… - 0.01MPa ...... 200MPa | Nauwkeurigheid: | ±0.1%F.S, ±0.25%F.S, ±0.5%F.S |
---|---|---|---|
Outputsignaal: | 4~20mA 0~20mA 0~10mA 0~5V 0~10V | Voeding: | 12~30Vdc 12~30Vdc |
Vertoningswaaier: | -999~1999 | Werkende temperatuur: | -50°C~150°C |
Hoog licht: | de hoge sensor van de nauwkeurigheidsdruk,Piezoresistive Drukzender |
Toepassing
Eigenschap
Inleiding
De drukzender is een apparaat dat druk in pneumatisch signaal of elektrisch signaal voor controle en verre transmissie omzet.
Het kan de fysieke die drukparameters zoals gas en vloeistof door de sensor van de ladingscel wordt ontdekt in standaard elektrosignalen (zoals 4~20mADC, enz.) aan leverings secundaire instrumenten zoals indicatoralarm, registreertoestel, regelgever, enz. voor meting, aanwijzings en procesaanpassing omzetten.

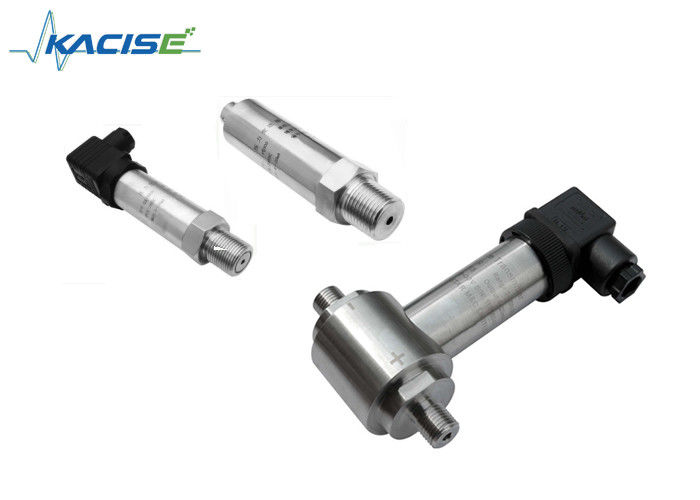

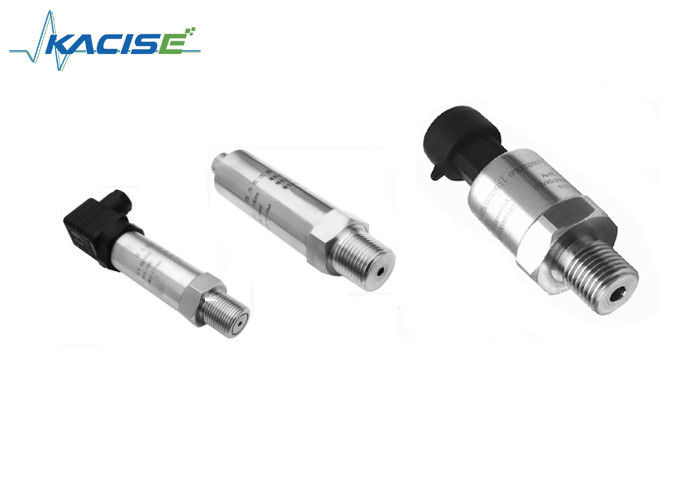

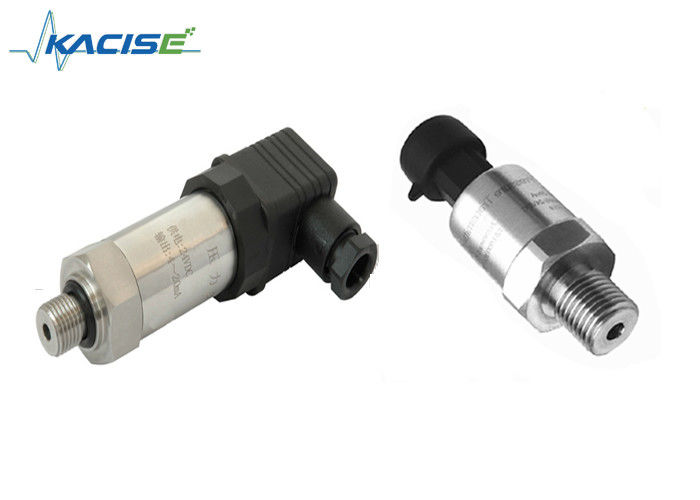

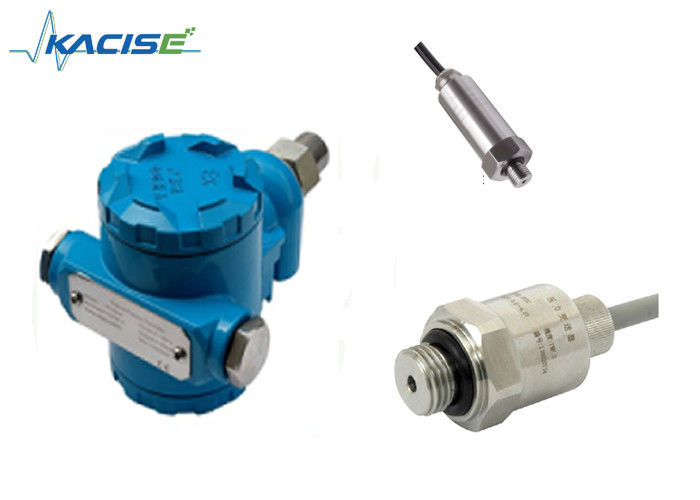

GXPS800 is de reeks gesputterde zender van de filmdruk een waaier op hoge temperatuur, grote, hoge precisieproducten. Wijd gebruikt in gas, vloeibare drukopsporing, zoals water, olie, milde corrosieve vloeistoffen en gassen.
Elektronische interface en signalendefinitie
Elektrische verbinding | |||||
draad 2 | draad 3 | draad 4 | Kabel | Hirschmann | Luchtstop |
Macht | Macht | Power+ | Rood | 1 | 1 |
Output | Output | Output+ | Blauw | 2 | 2 |
Machtsgrond | Macht - | Zwart | 3 | 3 | |
Output | Groen | ||||
Beschermd | beschermd | Beschermd | Geel | 4 |
Parameter
Spec. | Waarde | ||||
Drukwaaier | -0.1….- 0.01MPa ...... 200MPa | ||||
Ladingsdruk | 2 keer nominale waardedruk (1.5X) | ||||
Breukdruk | 4 keer nominale waardedruk (3X) | ||||
Nauwkeurigheid | ±0.1%F.S, ±0.25%F.S, ±0.5%F.S | ||||
Stabiliteit | Typische waarde 0.25%F.S/year, Max. 0,4% F.S | ||||
Werkende temperatuur | -50°C~150°C | ||||
Compensatietemperatuur | -20°C~120°C | ||||
Middelgrote verenigbaarheid | Al Bijtend Middel Compatibel met 1Cr18Ni9Ti | ||||
Elektroprestaties | 2 het systeem van de draadsystem3/4 draad | ||||
Outputsignaal | 4~20mA, 0~20mA, 0~10mA, 0~5V | 0~10V | |||
Voeding | 12~30Vdc, 0-30VDC, 1-5V, 0.5-3V | ||||
Ladingsdruk | (U-10)/0,02 (Ω) | >20kΩ | |||
Isolatie | >100M Ω@50V | ||||
Elektrische sterkte | 500V@60 tweede | ||||
Trilling/Effect | 10g/5~2000Hz, assenx/y/z20g sinus 11ms | ||||
Duurzame druk | 2×106pressure cirkel @25°C | ||||
Elektroverbinding | Hirsmann, luchtstoppen, vaste kabel, de kabel van het waterbewijs | ||||
Vertoningswaaier | -999~1999 | ||||
Drukhaven | M20×1.5, G1/4, G1/2, R1/2, NPT1/2, NPT1/4 | ||||
Druktype | G, S | Reactietijd: 10ms | |||
EMI/EMC | EMI: En50081-1-2; EMC: En50082-2 |
