| Plaats van herkomst: | China |
| Merknaam: | Kacise |
| Certificering: | Intrinsically safe, explosion proof, CE certificate |
| Modelnummer: | GXPS800 |
| Min. bestelaantal: | 1 Stuk / Stukken |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | elke eenheid heeft individuele doos en alle vakjes worden ingepakt in standaardpakketten of beschikb |
| Betalingscondities: | Bevestigingsbrief, D/A, D/P, T/T, Western Union, MoneyGram |
| Levering vermogen: | 2000 stukken per week |
| Outputsignaal: | 4~20mA 0~20mA 0~10mA 0~5V 0~10V | Nauwkeurigheid: | ±0.1%F.S, ±0.25%F.S, ±0.5%F.S |
|---|---|---|---|
| Drukbereik: | -0.1… - 0.01MPa ...... 200MPa | Bedrijfstemperatuur: | -50°C~150°C |
| Vertoningswaaier: | -999~1999 | Voeding: | 12~30Vdc 12~30Vdc |
| Hoog licht: | Piezoresistive Drukzender,Explosiebestendige Drukzender |
||

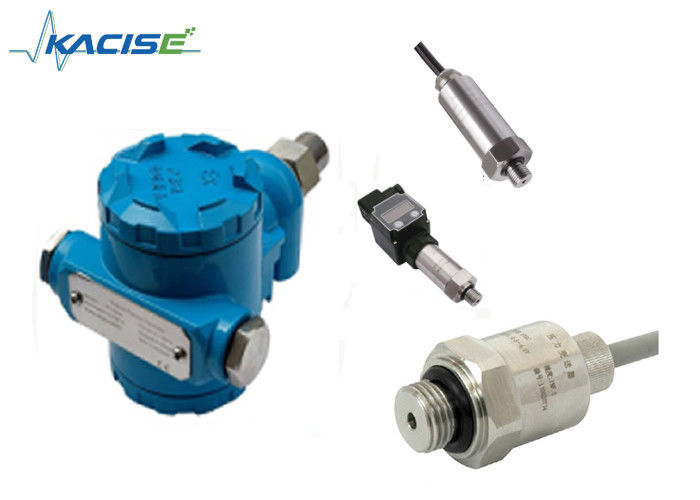

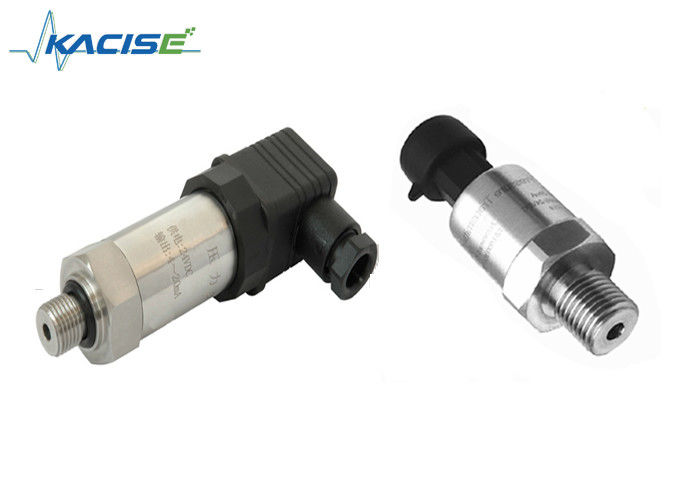

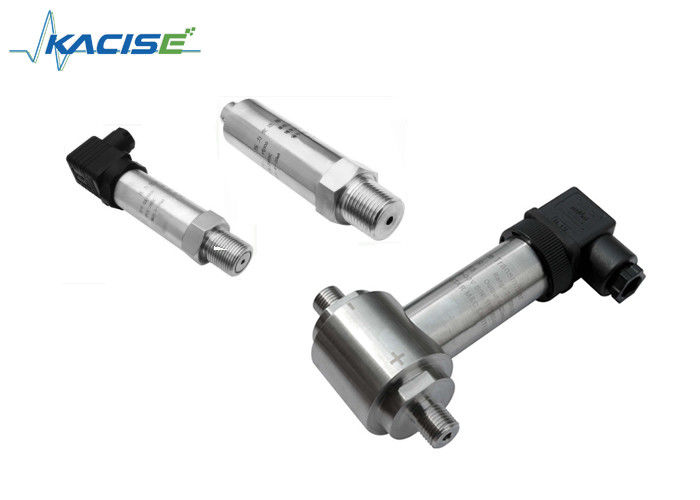

GXPS800-Serie P iezoresistieve V acuum digitale manometer met Triclamop Sanitaire C onnecties Nauwkeurigheid van ± 0,1
Toepassing
Voorzien zijn van
Invoering
GXPS800-serie gesputterde filmdruktransmitter is een hoge temperatuur, groot bereik, hoge precisie-producten. Op grote schaal gebruikt in gas, vloeistofdruk detectie, zoals water, olie, milde corrosieve vloeistoffen en gassen.
Sputtered filmkern verwijst naar het gebruik van chemische methoden, in het kernlichaam op het elastische lichaam door chemische methoden, sputterend een isolatielaag, gevolgd door sputteren op het gebruik van een reeks metingen op de isolator dunne metalen Wheatstone-brug en temperatuurcompenserende weerstanden en ten slotte bedekt met een laag isolatiemateriaal boven de metalen filmweerstand. Wanneer het kernlichaam door drukelastomeervervorming in het elastische lichaam optreedt, vindt een dunne metaalfilm, een sputterende Wheatstone-brug en de vervorming plaats om een lineaire uitvoer te produceren.
Elektronische interface en signalendefinitie
| Elektrische verbinding | |||||
| 2 draad | 3 draad | 4 draad | Kabel | Hirschmann | Lucht plug |
| macht | macht | Vermogen + | Rood | 1 | 1 |
| uitgang | uitgang | Output + | Blauw | 2 | 2 |
| Power ground | Kracht - | Zwart | 3 | 3 | |
| output- | Groen | ||||
| afgeschermde | afgeschermd | afgeschermde | Geel | 4 | |
Parameter
| Spec. | Waarde | ||||
| Drukgebied | -0.1 ....- 0.01MPa ...... 200MPa | ||||
| Laaddruk | 2 maal nominale waarde druk (1.5X) | ||||
| Breukdruk | 4 maal nominale waarde druk (3X) | ||||
| Nauwkeurigheid | ± 0,1% FS, ± 0,25% FS, ± 0,5% FS | ||||
| Stabiliteit | Typische waarde 0,25% FS / jaar, Max. 0,4% FS | ||||
| Bedrijfstemperatuur | -50 ° C ~ 150 ° C | ||||
| Compensatietemperatuur | -20 ° C ~ 120 ° C | ||||
| Middelgrote compatibiliteit | All Caustic Medium compatibel met 1Cr18Ni9Ti | ||||
| Elektrische prestaties | 2-draadssysteem3 / 4-draadsysteem | ||||
| Uitgangssignaal | 4 ~ 20mA, 0 ~ 20mA, 0 ~ 10mA, 0 ~ 5V | 0 ~ 10V | |||
| Stroomvoorziening | 12 ~ 30Vdc, 0-30VDC, 1-5V, 0.5-3V | ||||
| Laaddruk | (U-10) /0.02 (Ω) | > 20kΩ | |||
| Isolatie | > 100M Ω @ 50V | ||||
| Elektrische kracht | 500 V @ 60 seconde | ||||
| Vibration / Impact | 10g / 5 ~ 2000Hz, assen X / Y / Z20g sinus 11ms | ||||
| Druk duurzaam | 2 × 10 6 drukcirkel @ 25 ° C | ||||
| Elektrische verbinding | Hirsmann, luchtpluggen, vaste kabel, waterdichte kabel | ||||
| Display bereik | -999 ~ 1999 | ||||
| Druk poort | M20 x 1,5, G1 / 4, G1 / 2, R1 / 2, NPT1 / 2, NPT1 / 4 | ||||
| Druktype | G, S | Responstijd: 10ms | |||
| EMI / EMC | EMI: EN50081-1 / -2; EMC: EN50082-2 | ||||
