Plaats van herkomst: | Shaanxi, China (vasteland) |
Merknaam: | KACISE |
Certificering: | CE |
Modelnummer: | GXPS400M |
Min. bestelaantal: | 1piece |
---|---|
Verpakking Details: | elke eenheid heeft individuele doos en alle vakjes worden ingepakt in standaardpakketten of beschikb |
Levering vermogen: | 2000 overeen te komen Stuk/Stukken per Week |
Drukwaaier: | 0~1 ...... 200mH20 | Nauwkeurigheid: | 0.1%F.S, 0.25%F.S, 0.5%F.S |
---|---|---|---|
Werkende Temperatuur: | -40°C~85°C | Uitgangssignaal: | 4~20mA 0/1~5Vdc 0~10V |
Voeding: | 10~30Vdc 6~24Vdc/ac 11~30Vdc/ac | Middelgrote verenigbaarheid: | Al Bijtend Middel Compatibel met 1Cr18Ni9Ti |
Hoog licht: | de hoge sensor van de nauwkeurigheidsdruk,Piezoresistive Drukzender |
Inleiding
De inputtype vloeibare niveausensor is een druksensor voor het meten van vloeibaar niveau. Gebaseerd op het principe dat de statische druk van de gemeten vloeistof aan de hoogte van de vloeistof evenredig is, het geïsoleerde gevoelige element van het verspreidingssilicium of de ceramische capacitieve weerstandsdruk - de gevoelige sensor wordt gebruikt om de statische druk in elektrosignalen om te zetten, die dan in standaard elektrosignalen door temperatuurcompensatie en lineaire correctie worden omgezet. Het is over het algemeen van toepassing op petrochemische stof, metallurgie, stroom, geneesmiddel, watervoorziening en meting van het drainage de Vloeibare niveau van diverse media in milieubescherming systemen en de industrieën.

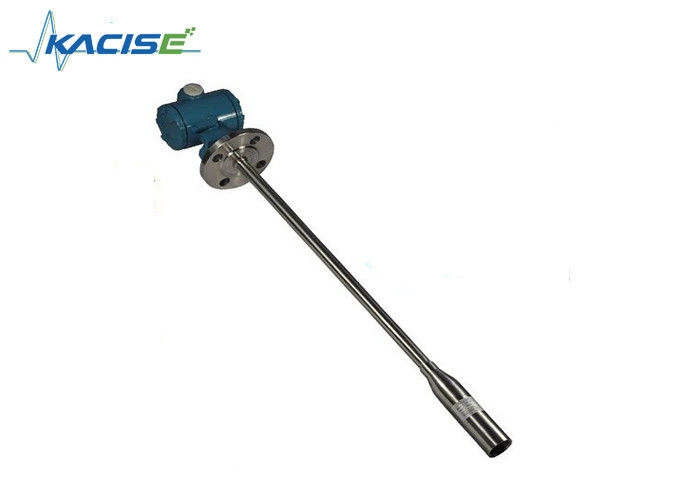

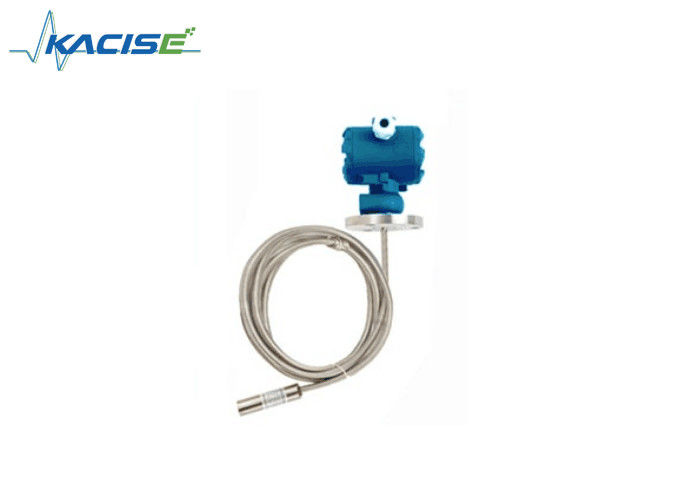

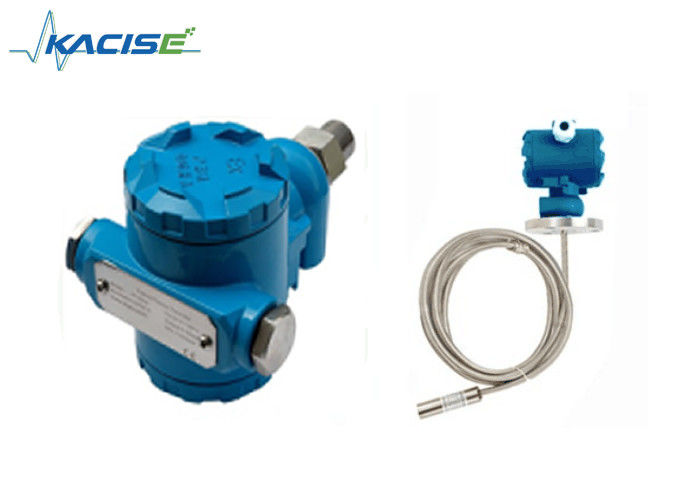

GXPS400M de zender van het reeksniveau is een hoogst betrouwbare, hoge stabiliteit, hoge nauwkeurigheid, kleine grootte, gespleten niveauzender. Wijd gebruikt in de opsporing van een kleine diameterpijp en het vloeibare niveau in de reservoir vloeibare hoogte. Zoals water, olie, mild corrosieve vloeistoffen.
Het product gebruikt de 1Cr18Ni9Ti-roestvrij staalstructuur met de invoer olie-gevulde drukkern, specifiek gezoem en V/I-de kring van de zenderomzetting, die hun nul en hoogtepunt kunnen vergemakkelijken - de schaalkaliberbepaling en extern centreert en overspant programmeerbare regelgeving.
De schuring, de olie, de zure en alkali bestand, met hoge weerstand speciale in te ademen kabel kunnen afhankelijk van plaatsconfiguratie worden gebruikt.
Het intrinsiek veilige certificaat; explosiebestendig; Ce-certificaat.
Niet polariteit; het lood van de omloopoutput van de two-wire en three-wire voltageoutput voor zowel AC als gelijkstroom.
Toepassing
Eigenschap
Elektronische interface en signalendefinitie
Achterdekking binnen verbindings einddefinitie | ||||
Teken | + | - | ||
Huidig | 24Vdc | 4~20mA | Beschermd | |
Voltage | 24V (+) | Vout | 24V (-) | Beschermd |
Parameter
Spec. | Waarde | |||
Drukwaaier |
0~1 ...... 200mH20 9.8KPa… 1900KPa 0.09bar… 19.6bar 0.09atm… 19.3atm 1.4psi… 284psi 2.8inchHg… 579inchHg |
|||
Ladingsdruk | 1,5 keer nominale waardedruk | |||
Breukdruk | 3 keer nominale waardedruk | |||
Nauwkeurigheid | 0.1%F.S, 0.25%F.S, 0.5%F.S | |||
Stabiliteit | Typische waarde 0.1%F.S/year, Max. 0,2% F.S | |||
Werkende temperatuur | -40°C~85°C | |||
Compensatietemperatuur | -10°C~70°C | |||
Middelgrote verenigbaarheid | Al Bijtend Middel Compatibel met 1Cr18Ni9Ti | |||
Elektroprestaties | 2 draadsysteem | 3 draadsysteem | ||
Outputsignaal | 4~20mA | 0/1~5Vdc | 0~10V | |
Voeding | 10~30Vdc | 6~24Vdc/ac | 11~30Vdc/ac | |
Ladingsdruk | (U-10)/0,02 (Ω) | >100kΩ | ||
Isolatie | >100M Ω@50V | |||
Elektrische sterkte | 500V@60 tweede | |||
Trilling/Effect | 10g/5~2000Hz, assenx/y/z20g sinus 11ms | |||
Elektroverbinding | Waterdichte kabel outlet+ twee rechthoekige ring+ die ring+-verbindingsgum+ lijm verzegelen; IP68 | |||
Drukhaven | Type met duikvermogen, dat de verbindingsdimensie M27×1.5 overbrengt van de doosbron | |||
Druktype | G | Reactietijd: 10ms | ||
EMI/EMC | EMI: En50081-1-2; EMC: En50082-2 | |||
Het opdracht geven van tot informatie
GX-type-waaier-output-macht-druk haven-elektrisch verbinding-kabel lengte-pakket
