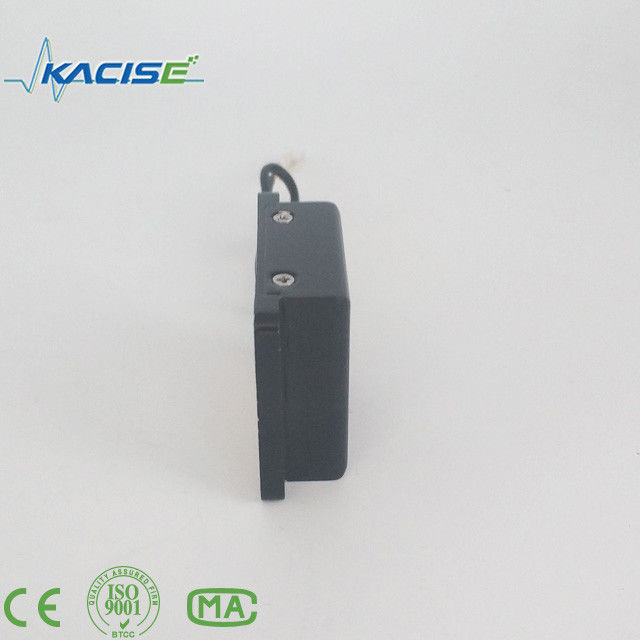

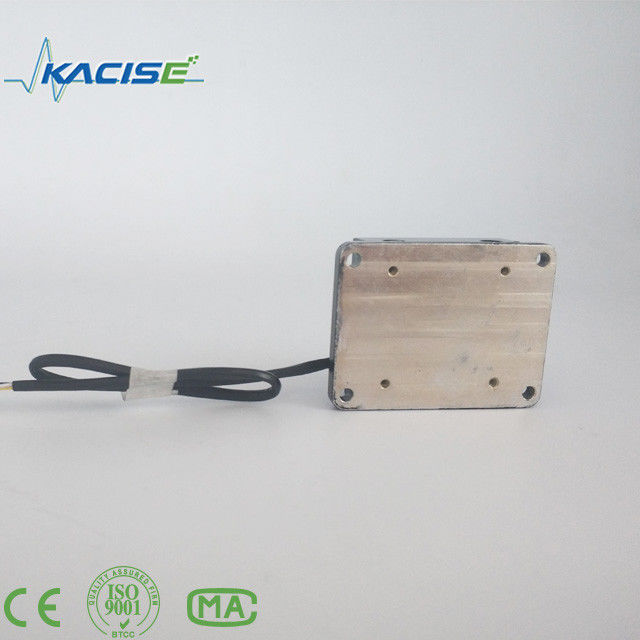

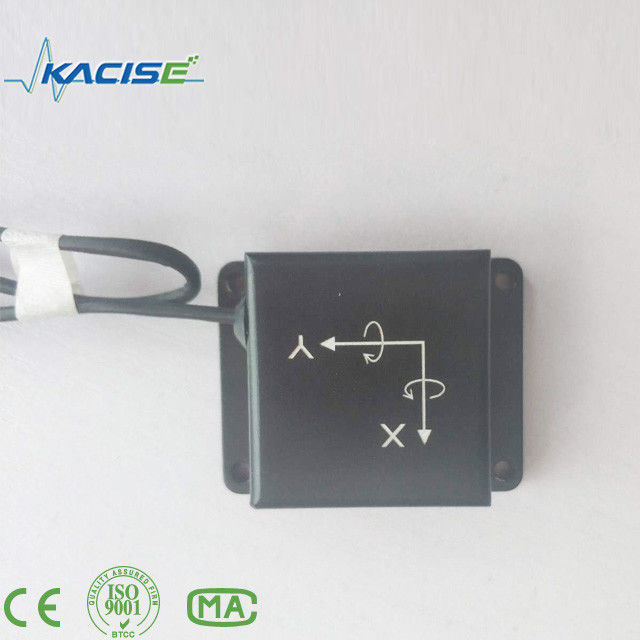

ROB100 Digitale bi-axiale inclinometer
Kenmerken
☆ Ingebouwde hoekconversie en temperatuurcompensatie, kleine fout.
☆ Gegevensuitvoer via RS422-interface.
☆ Metalen omhulsel, tegen interferentie
Productbeschrijving
Met behulp van micro-elektromechanische systemen (MEMS-technologie) integreert deze vooruitstrevende aanpak naadloos zowel hoeksnelheids- als lineaire versnellingsmetingen.Het resulterende gecombineerde systeem maakt uitgebreide metingen mogelijk, met inbegrip van rolhoek, toonhoogtehoek, driedimensionale versnelling en driedimensionale hoeksnelheid.
De verworven gegevens met betrekking tot houdingshoek en hoekfrequentieafwijking worden onderworpen aan een nauwkeurig schattings- en correctieproces dat wordt vergemakkelijkt door de implementatie van het Kalman-filteralgoritme.Deze methode garandeert een nauwkeurige en betrouwbare bepaling van de oriëntatiehoeken en hoekverhoudingen, die zich bijzonder effectief heeft bewezen in toepassingen waar een nauwkeurige meting van beweging en oriëntatie van cruciaal belang is.
Inleiding
De ROB100-serie kantelsensor, ontworpen door Xi'an Kacise Optical Co., Ltd.,is een kosteneffectief MEMS-apparaat dat speciaal is ontworpen voor het meten van de hoek tussen het gemeten oppervlak en het horizontale vlakDeze sensor is ingebed in een MCU-besturingssysteem en zorgt voor temperatuurscompensatie in zijn gehele temperatuurbereik (-45°C~+85°C).de sensor ondergaat twee ronden van niet-lineaire correctie.
In het geval van de dubbeleassige kantelsensorvariant maakt de ROB100 gebruik van een geavanceerde berekeningsmethode op basis van de toonhoogte en rolhoeken, zoals gedefinieerd door het traagheidsnavigatiesysteem.Deze aanpak gaat verder dan een eenvoudige mechanische combinatie van twee assen, die tegemoetkomt aan verschillende meetvereisten op verschillende besturingsgebieden.
De sensor werkt volgens het principe van de gevoelige aardzwaartekracht en geeft in realtime een beeld van de huidige houdingshoek ten opzichte van het horizontale vlak.en de sensor toont een robuuste weerstand tegen externe elektromagnetische interferentieHet is een ideale oplossing voor toepassingen in de industriële automatiseringscontrole, platformmeting,en andere gebieden waar nauwkeurige houdingsmeting cruciaal is.
Hoewel de sensor vooral geschikt is voor dynamische metingen onder statische of langzaam veranderende omstandigheden, wordt deze niet aanbevolen voor toepassingen waarbij snelle dynamische veranderingen plaatsvinden.Dit beschrijft de optimale toepassingsgevallen en benadrukt de doeltreffendheid ervan in scenario's waarvoor nauwkeurige en stabiele houdingsmetingen vereist zijn..
Kenmerken
Microprocessorgebaseerde signaalcorrectie, compensatie en geluidsreductie in het volledige temperatuurbereik (-45 °C ~ +85 °C).
MCU-besturingssysteem met ingebouwde temperatuurscompensatie voor betere precisie.
Een dubbel-assige hellingssensor met een geavanceerde berekeningsmethode voor toonhoogte en rolhoeken.
Gebruikt het principe van de gevoelige aardzwaartekracht voor real-time houdingshoek output.
Makkelijk te installeren en bestand tegen externe elektromagnetische interferentie.
Geschikt voor langdurige werking in harde industriële omgevingen.
Ideaal voor toepassingen in industriële automatiseringscontrole, platformmeting en aanverwante gebieden die een nauwkeurige houdingsmeting vereisen.
Toepassingsgebied
L Neigingmeting, stabiel regelingssysteem
l Stabiliteit en besturing van het platform, inertiële leiding en navigatie
Belangrijkste technische prestatie-indicatoren
| Prestaties |
| Hoek meetbereik (°) |
X-as ± 90°
Y-as ±90°
|
| Resolutie (°) |
≤ 0.02 |
| nulverschuiving ((°) |
≤ 0.2 |
| Nul herhaalbaarheid ((°) |
≤ 0.05 |
| Niet-lineaire fout ((°) |
≤ 0.1 |
| bandbreedte (Hz) |
≥ 10 Hz |
| stabiel schema (sec) |
1 |
| Milieuaanduidingen |
| opslagtemperatuur (°C) |
-55°C ∼100°C |
| Werktemperatuur (°C) |
-45°C ∼85°C |
| Gevolgen (g) |
20000 |
| Elektrische index |
Afmetingen ((mm):
