Plaats van herkomst: | China |
Merknaam: | Kacise |
Certificering: | Intrinsically safe, explosion proof, CE certificate |
Modelnummer: | GXPS800 |
Min. bestelaantal: | 1 Stuk / Stukken |
---|---|
Prijs: | negotiable |
Verpakking Details: | elke eenheid heeft individuele doos en alle vakjes worden ingepakt in standaardpakketten of beschikb |
Levertijd: | 3-5 werkdagen |
Betalingscondities: | Bevestigingsbrief, D/A, D/P, T/T, Western Union, MoneyGram |
Levering vermogen: | 2000 Stuk/Stukken per Week |
Drukbereik: | 0~0.1MPa ...... 200MPa | Nauwkeurigheid: | ±0.1%F.S, ±0.25%F.S, ±0.5%F.S |
---|---|---|---|
Outputsignaal: | 4~20mA 0~20mA 0~10mA 0~5V 0~10V | Voeding: | 12~30Vdc 12~30Vdc |
Vertoningswaaier: | -999~1999 | Bedrijfstemperatuur: | -50°C~150°C |
Compensatietemperatuur: | -20°C~120°C | Ladingsdruk: | 2 keer nominale waardedruk (1.5X) |
Breukdruk: | 4 keer nominale waardedruk (3X) | ||
Hoog licht: | de hoge sensor van de nauwkeurigheidsdruk,Piezoresistive Drukzender |
*Application
Eigenschap
Inleiding

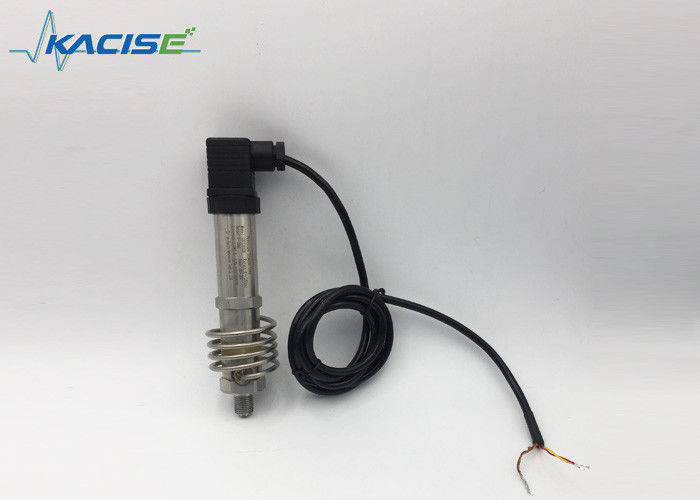

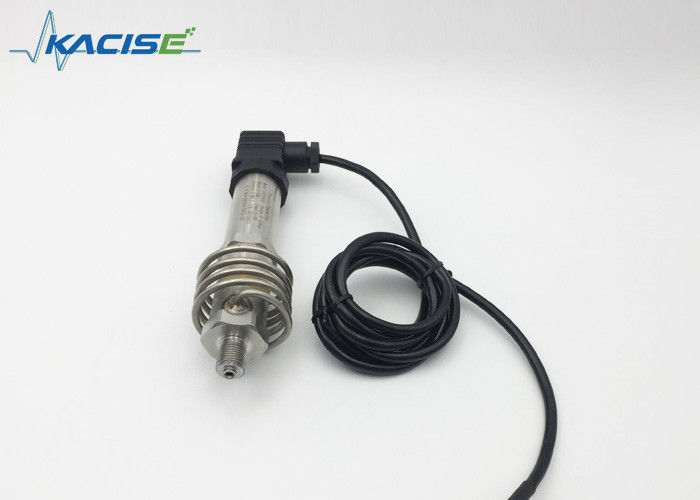

GXPS800 is de reeks gesputterde zender van de filmdruk een waaier op hoge temperatuur, grote, hoge precisieproducten. Wijd gebruikt in gas, vloeibare drukopsporing, zoals water, olie, milde corrosieve vloeistoffen en gassen.
De gesputterde filmkern verwijst naar het gebruik van chemische methodes, in het kernlichaam op het elastische lichaam dat door chemische methodes, een laag van isolatie sputtert, volgde het sputteren op het gebruik van een reeks metingen op de de brug en de temperatuur het compenseren van Wheatstone van het isolatie dun metaal weerstanden, en behandelde definitief met een laag van het isoleren van materiaal boven de weerstand van de metaalfilm. Wanneer het kernlichaam door de misvorming van het drukelastomeer in het elastische lichaam voorkomt, komt een metaal dunne film, een sputterende Wheatstone-brug samen met de misvorming voor om een lineaire output te veroorzaken.
Elektronische interface en signalendefinitie
Elektrische verbinding | |||||
draad 2 | draad 3 | draad 4 | Kabel | Hirschmann | Luchtstop |
Macht | Macht | Power+ | Rood | 1 | 1 |
Output | Output | Output+ | Blauw | 2 | 2 |
Machtsgrond | Macht - | Zwart | 3 | 3 | |
Output | Groen | ||||
Beschermd | beschermd | Beschermd | Geel | 4 |
*Parameter
Spec. | Waarde | ||||
Drukwaaier | 0~0.1MPa ...... 200MPa | ||||
Ladingsdruk | 2 keer nominale waardedruk (1.5X) | ||||
Breukdruk | 4 keer nominale waardedruk (3X) | ||||
Nauwkeurigheid | ±0.1%F.S, ±0.25%F.S, ±0.5%F.S | ||||
Stabiliteit | Typische waarde 0.25%F.S/year, Max. 0,4% F.S | ||||
Werkende temperatuur | -50°C~150°C | ||||
Compensatietemperatuur | -20°C~120°C | ||||
Middelgrote verenigbaarheid | Al Bijtend Middel Compatibel met 1Cr18Ni9Ti | ||||
Elektroprestaties | 2 draadsysteem | 3/4 draadsysteem | |||
Outputsignaal | 4~20mA | 0~20mA | 0~10mA | 0~5V | 0~10V |
Voeding | 12~30Vdc | 12~30Vdc | |||
Ladingsdruk | (U-10)/0,02 (Ω) | > 20kΩ | |||
Isolatie | > 100M Ω@50V | ||||
Elektrische sterkte | 500V@60 tweede | ||||
Trilling/Effect | 10g/5~2000Hz, assenx/y/z20g sinus 11ms | ||||
Duurzame druk | 2×106pressure cirkel @25°C | ||||
Elektroverbinding | Hirsmann, luchtstoppen, vaste kabel, de kabel van het waterbewijs | ||||
Vertoningswaaier | -999~1999 | ||||
Drukhaven | M20×1.5, G1/4, G1/2, R1/2, NPT1/2, NPT1/4 | ||||
Druktype | G, S | Reactietijd: 10ms | |||
EMI/EMC | EMI: En50081-1-2; EMC: En50082-2 |
