Universale draadloze drukzender waterdicht voor industriële procesregeling

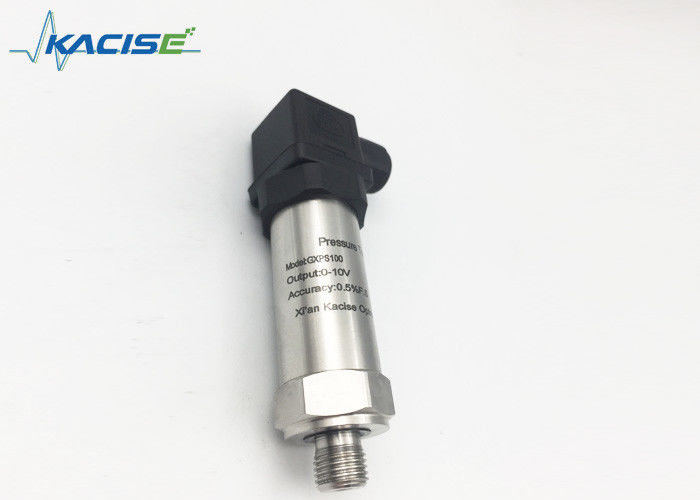

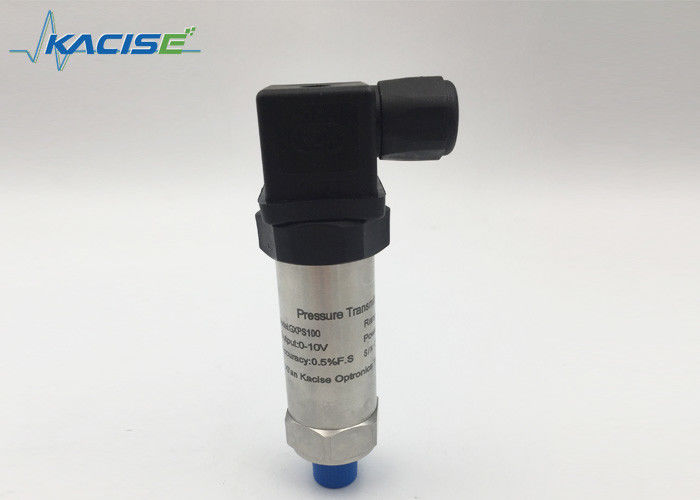

GXPS100 universele piezoresistieve drukzender
1. kenmerk
☆ Standaard nauwkeurigheid: 0,5% F.S.
☆ Olie gevulde kern van diffusief silicium
☆ Meerdere drukbereiken en uitgangssignaal
☆ Verscheidene connectoren en drukpoorten
☆ Niet-polariteit 2 lijn stroomuitgang
2. Toepassing
☆ Gasopslagfaciliteit
☆ Koelmachine
☆ Hydraulische en smeermiddelen
☆ Watervoorziening onder constante druk
☆ Pijpdruk
☆ Vloeistofdruk
☆ Petrochemische industrie
☆ Beheersing van industriële processen
3Inleiding
GXPS100-serie drukzender is een hoge volume, civiele en industriële gebruik, kosteneffectieve producten.licht corrosieve vloeistoffen en gassen.
Het product maakt gebruik van 1Cr18Ni9Ti roestvrij staal structuur en geïmporteerde internationaal beroemde merk van diffusie van olie gevulde druk kern lichaam.
4. Parameter
| Specificaties. |
Waarde |
| Drukbereik |
0~0,2MPa......60MPa
2 bar... 600 bar.
29 psi... 8700 psi.
20000MmH20...6118000mmH2O
1.97atm... 592atm
|
| Beperking van de belasting |
1.5 maal de nominale drukwaarde (1.5X) |
| Breukdruk |
3 maal de nominale drukwaarde (3X) |
| Precisiteit |
±0,5%F.S ((PT 300 of MARS voor een hogere nauwkeurigheid zijn beschikbaar) |
| Stabiliteit |
Typische waarde 0,25% F.S., maximale waarde: 0,4% F.S. |
| Werktemperatuur |
-40°C tot 120°C |
| Compensatietemperatuur |
-10°C tot 70°C |
| Gemiddelde verenigbaarheid |
Alle caustic medium compatibel met 1Cr18Ni9Ti |
| Elektrische prestaties |
2 draadsysteem |
3 draadsysteem |
| Uitgangssignaal |
4 tot en met 20 mA |
0 tot en met 5 V |
1 tot en met 5 V |
0.5 tot en met 4,5 V |
0 tot en met 10 V |
| Stroomvoorziening |
10 ~ 30 Vdc |
8 ~ 30 Vdc |
5V (verhouding) |
11 ~ 30 Vdc |
| Beperking van de belasting |
(U-10)/0.02 (Ω) |
100 kΩ |
| Isolatie |
¥100M Ω@50V |
| Elektrische kracht |
500V@60 seconde |
| Vibratie/impact |
10g/5~2000Hz, assen X/Y/Z20g sinus 11ms |
| Drukhoudend |
2 × 106 drukcirkel @ 25°C |
| Afbeeldingsbereik |
-999~1999@(PT110&PT111) |
| Contactcapaciteit |
(24V, 1A)@PT111 |
| Elektrische aansluiting |
Hirsmann, luchtstoppen, vaste kabel, waterdichte kabel |
| Drukpoort |
M20x1.5, G1/4, G1/2, R1/2, NPT1/2 |
| Tipe druk |
G, S |
Reactietijd: 10 ms |
| Certificaat |
Intrinsiek veilige modus E, CE |
| EMI/EMC |
EMI: EN50081-1/-2; EMC: EN50082-2 |
5. Inlichtingen voor het bestellen
GX-Type-bereik-uitvoer-vermogen-drukpoort-elektrische aansluiting
Type:PS100=universaal type, PS100E=intrinsiek veilige modus, PS110=PS100+indicator
Bereik:0~0,2...60MPa, 0~2bar...600bar= de bovengrens van het bereik
Uitvoer:A=4~20mA, V=0~5Vdc, V05=0.5~4.5Vdc, V1=1~5Vdc, V2=0~10Vdc
Vermogen:5Vdc, 24Vdc, 10~30Vdc
Drukpoort:M=M20 x 1.5, G=G1/4, G2=G1/2, R2=R1/2, N2=NPT1/2
Elektrische aansluiting:H=DIN43650-A, C=vaste kabel
6.Definitie van elektronische interface en signalen
