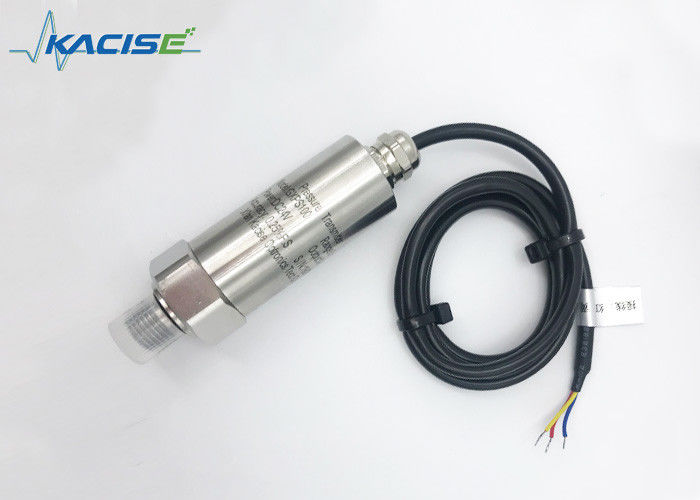

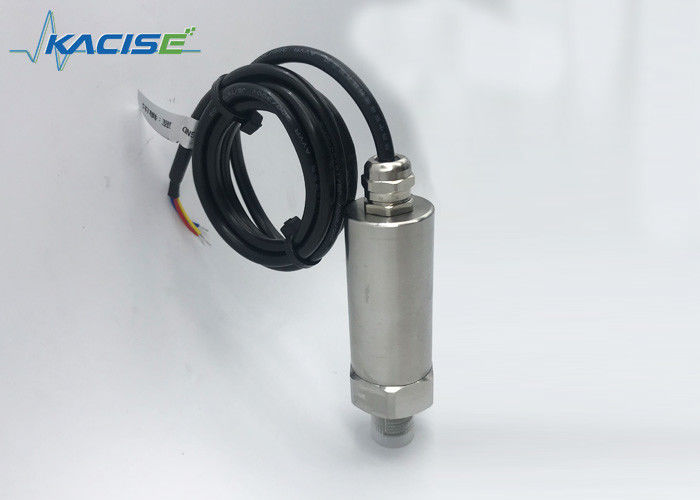

GXPS100 universele piezoresistieve drukzender
Kenmerken
☆Nauwkeurigheid: 0,5% F.S.
☆Importeer kern van hoge kwaliteit
☆Meerdere drukbereiken en uitgangssignaal
☆Verschillende connectoren en drukpoorten
☆Niet-polariteit 2-lijnstroomuitgang
☆DC&AC-uitgang
☆CE-certificaat, intrinsiek veilig, ontploffing voorkomen
Toepassing
☆Gasopslagfaciliteit
☆Koelmachine
☆Hydraulische en smeermiddelen
☆Vloedvoorziening onder constante druk
☆Bedrijfsdruk
☆Bodemdruk
☆Petrochemie
☆Industriële procescontrole
Inleiding
De GXPS100-serie drukzender is een drukzender voor civiele en industriële doeleinden.
kosteneffectieve producten. Ze worden veel gebruikt in gas-, vloeistofdrukdetecties, zoals water,
olie, lichte corrosieve vloeistoffen en gassen.
Het product maakt gebruik van 1Cr18Ni9Ti roestvrij staal structuur,
beroemd merk van diffusie van olie gevulde druk kern lichaam, speciale sensor
instrumentatieversterker die de kalibratie van de nul- en volle schaal kan vergemakkelijken.
Definitie van elektronische interface en signalen
| Uitgangssignaal |
| Twee draden |
4 tot en met 20 mA |
| Drie draden |
0~5V,0.5~4.5V, 1~5V,0~10V ((DC) |
| 2 draden |
3 draad |
Kabel |
Hirschman |
Verbinding |
| Kracht |
Kracht |
Rood |
1 |
1 |
| Output |
Output |
Blauw/groen |
2 |
2 |
| |
Krachtgrond |
Zwart |
3 |
3 |
Parameter
| Specificaties. |
Waarde |
| Drukbereik |
0~0,2MPa......60MPa
2 bar... 600 bar.
29 psi... 8700 psi.
20000MmH20...6118000mmH2O
1.97atm... 592atm
|
| Beperking van de belasting |
1.5 maal de nominale drukwaarde (1.5X) |
| Breukdruk |
3 maal de nominale drukwaarde (3X) |
| Precisiteit |
±0,5%F.S ((PT 300 of MARS voor een hogere nauwkeurigheid zijn beschikbaar) |
| Stabiliteit |
Typische waarde 0,25% F.S., maximale waarde: 0,4% F.S. |
| Werktemperatuur |
-40°C tot 120°C |
| Compensatietemperatuur |
-10°C tot 70°C |
| Gemiddelde verenigbaarheid |
Alle caustic medium compatibel met 1Cr18Ni9Ti |
| Elektrische prestaties |
2 draadsysteem |
3 draadsysteem |
| Uitgangssignaal |
4 tot en met 20 mA |
0 tot en met 5 V |
1 tot en met 5 V |
0.5 tot en met 4,5 V |
0 tot en met 10 V |
| Stroomvoorziening |
10 ~ 30 Vdc |
8 ~ 30 Vdc |
5V (verhouding) |
11 ~ 30 Vdc |
| Beperking van de belasting |
(U-10)/0.02 (Ω) |
100 kΩ |
| Isolatie |
¥100M Ω@50V |
| Elektrische kracht |
500V@60 seconde |
| Vibratie/impact |
10g/5~2000Hz, assen X/Y/Z20g sinus 11ms |
| Drukhoudend |
2x106drukcirkel @25°C |
| Afbeeldingsbereik |
-999~1999@(PT110&PT111) |
| Contactcapaciteit |
(24V, 1A)@PT111 |
| Elektrische aansluiting |
Hirsmann, luchtstoppen, vaste kabel, waterdichte kabel |
| Drukpoort |
M20x1.5, G1/4, G1/2, R1/2, NPT1/2 |
| Tipe druk |
G, S |
Reactietijd: 10 ms |
| Certificaat |
Intrinsiek veilige modus E, CE |
| EMI/EMC |
EMI: EN50081-1/-2; EMC: EN50082-2 |
Informatie over bestellingen
GX-type-bereik-uitvoer-vermogen-drukpoort-elektrische aansluiting-kabellengte-pakket
1.Type: PS100=universaal type, PS100E=intrinsiek veilige modus, PS110=PS100+indicator
2.bereik: 0~0,2...60MPa, 0~2bar...600bar= de bovengrens van het bereik
3.Output:: A=4~20mA, V=0~5Vdc, V05=0,5~4,5Vdc, V1=1~5Vdc, V2=0~10Vdc
4Vermogen: 5Vdc, 24Vdc, 6~24Vdc, 10~30Vdc, 11~30Vdc
5.Drukpoort: M=M20×1.5, G=G1/4, G2=G1/2, R2=R1/2, N2=NPT1/2
6.Elektrische aansluiting: H=DIN43650-A, GX=GX16-7, C=vastkabeluitgang, CW=waterdichte verbindingsuitgang
7Kabellengte: XX m=XX meter 1-150 m
8Verpakking: Bb, Foam
b.v.g. GXPS100-3MPa-A-0,5-DC24-P-Schuim
PS100, testbereik 0-3MPa, nauwkeurigheid 0,5%, 24Vdc stroomvoorziening 4-20mA uitgang, drukpoort met M20X1.5, in schuimverpakking.
