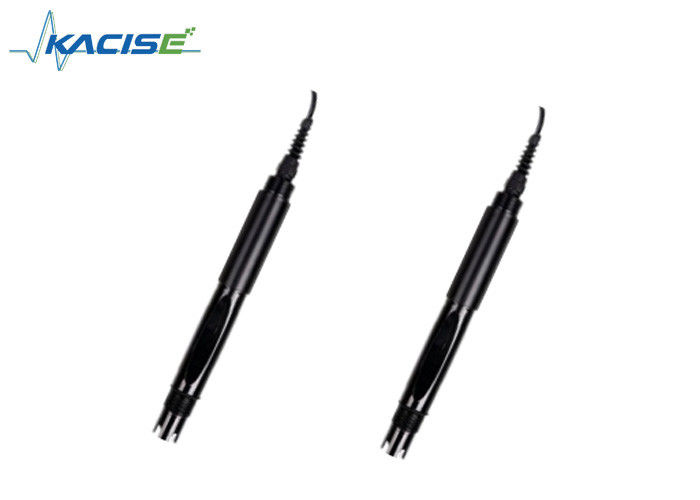

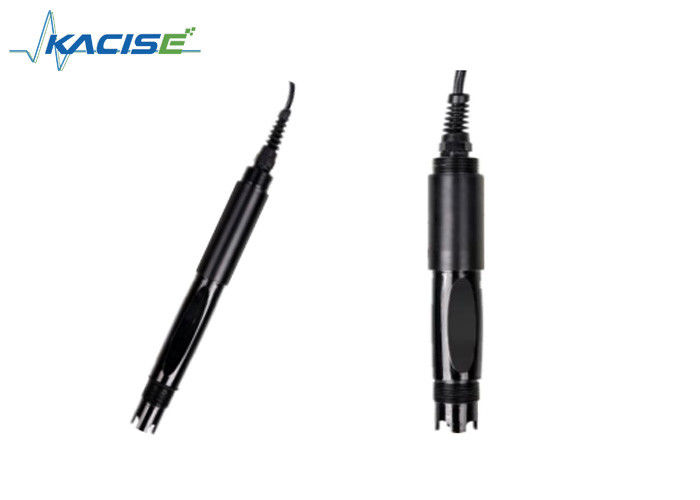

KWS-700 Online pH-sensor


Inleiding

KWS-700 online pH-sensor wordt gebruikt bij milieuvriendelijke waterkwaliteitsbewaking, zuur/alkali/zoutoplossing, chemische reactieprocessen, industriële productieprocessen,het kan voldoen aan de eisen van online pH-meting voor de meeste industriële toepassingen.

Kenmerken

Signaluitgang: RS-485 (Modbus/RTU-protocol).
Een gemakkelijke aansluiting op apparatuur van derden zoals PLC, DCS, industriële besturingscomputer, algemene controller, papierloze opname-instrument of startscherm.
Dubbele hoge-impedantie differentiaalversterker met sterke anti-interferentie en snelle respons.

De gepatenteerde pH-sonde, de interne referentiesoort, lekt zeer langzaam uit de microporeuze zoutbrug onder een druk van ten minste 100 KPa (1 Bar),en de voorste bloeding duurt langer dan 20 maandenEen dergelijk referentiesysteem is zeer stabiel en de levensduur van de elektrode wordt verlengd met een factor twee in vergelijking met conventionele industriële elektroden.
Eenvoudig te installeren: 3/4 NPT-buisdraad voor eenvoudige onderwaterinstallatie of installatie in buizen en tanks.

Technische specificaties

Afmeting

Installatie en elektrische aansluiting

Installatie

Opmerking: De sensor mag bij installatie niet ondersteboven of horizontaal worden gemonteerd, ten minste niet in een hoek van 15 graden of meer.

Bedrading

a) Rode lijn - stroomkabel (12 ~ 24 V)
b) Zwarte lijn - grond (GND)
c) Blauwe lijn - 485A
d) Witte lijn - 485B
e) Bare draad - afgeschermde draad
Nadat de bedrading is voltooid, dient deze zorgvuldig te worden gecontroleerd om te voorkomen dat er onjuiste verbindingen worden gemaakt voordat deze wordt ingeschakeld.

Specificatie van de kabel: gezien het feit dat de kabel langdurig onder water (met inbegrip van zeewater) of aan lucht blootgesteld is, heeft de kabel een zekere corrosiebestendigheid.De buitendiameter van de kabel is Φ6 mm en alle interfaces zijn waterdicht.

Onderhoud

Gebruik en onderhoud

Bij het meten van de pH-sensor moet deze worden gereinigd in gedestilleerd water (of gedeïoniseerd water),en het filterpapier moet worden gebruikt om vocht te absorberen om te voorkomen dat verontreinigingen in de te testen vloeistof worden binnengebracht. 1/3 van de sensor moet in de te testen oplossing worden geplaatst.
De sensor dient te worden gewassen wanneer deze niet wordt gebruikt, in een beschermende hoes met een kaliumchlorideoplossing van 3,5 mol/l te worden geplaatst, of in een container met een 3.5 mol/l kaliumchlorideoplossing.
Controleer of het apparaat droog is. Als het gevlekt is, veeg het met absolute alcohol af en droog het. Vermijd langdurig onderdompelen in gedistilleerd water of eiwitoplossing en voorkom contact met siliconenvet.met een langere sensorDe sensor wordt lang gebruikt. Wanneer een meetfout zich voordoet, wordt de sensor in de vorm van een lichtgevoelige glasfolie, die met water wordt gewassen en met water wordt gespoeld.het moet worden gekalibreerd met de meter voor de kalibratie.
Wanneer de kalibratie en meting niet kunnen worden uitgevoerd terwijl de sensor wordt onderhouden en onderhouden op bovenstaande wijze, is de sensor kapot gegaan.

Standaard buffer Ph referentietabel

De werkelijke aflezing en de standaard van het instrument hebben soms een fout van ± 1 cijfer.

Kalibratie

Opmerking: de sensor is in de fabriek gekalibreerd; indien de meetfout niet wordt overschreden, mag de kalibratie niet willekeurig zijn.

a) Nul kalibratie
Gebruik 250 ml gedistilleerd water in een meetcilinder, giet in een beker, voeg een pak kalibratiepoeder met pH=6,86 toe, roer gelijkmatig met een glazen staaf totdat het poeder volledig is opgelost,configureer de oplossing met pH=6.86, zet de sensor in de oplossing, wacht 3 ~ 5 minuten, nadat de waarde stabiel is, kijk of de weergegeven waarde 6,86 is.Zie de aanhangsel voor de kalibratie-instructies .

b) Kalibratie van de helling
Voor een zure oplossing: Neem 250 ml gedistilleerd water in een meetcilinder, giet het in een beker, voeg een pak kalibratiepoeder met pH=4,00 toe,roer gelijkmatig met een glazen staaf totdat het poeder volledig is opgelost, en configureer de oplossing topH=4.00 ; wacht in de oplossing 3 tot 5 minuten. Nadat de waarde stabiel is, controleer of de waarde 4.00 is. Zo niet, is de hellingskalibratie vereist.Zie bijlage voor de kalibratie-instructies.

Voor een alkalische oplossing: Neem 250 ml gedistilleerd water in een meetcilinder, giet het in een beker, voeg een pak kalibratiepoeder met pH=9,18 toe,roer gelijkmatig met een glazen staaf totdat het poeder volledig is opgelost, en stel de oplossing op pH=9.18; in de oplossing, wacht 3 tot 5 minuten. Nadat de waarde stabiel is, controleer of het scherm 9,18 is. Zo niet, is de hellingskalibratie vereist.Zie bijlage voor de kalibratie-instructies.

Kwaliteitsborging

De kwaliteitsinspectie-afdelingen beschikken over gestandaardiseerde inspectieprocedures, met geavanceerde detectieapparatuur en instrumenten,en in strikte overeenstemming met de testprocedures voor producten die 72 uur ouder worden, stabiliteitstest, niet als standaardproducten van de fabriek.

De ontvangende partij stuurt de partij van het product rechtstreeks terug met een foutpercentage van 2% en alle gemaakte kosten worden gedragen door de leverancier.De referentiestandaard verwijst naar de door de leverancier verstrekte productbeschrijving..

Garantie voor de hoeveelheid goederen en de snelheid van de verzending.

Dienstverplichting

Het bedrijf biedt binnen een jaar na de verkoop een lokale after-sales service, maar omvat geen schade veroorzaakt door onjuist gebruik.Maar de verzendkosten moeten wel bedacht worden.Als het onderweg beschadigd raakt, zal het bedrijf de schade van het instrument gratis repareren.


Aanhangsel gegevenscommunicatie

1. Gegevensformaat

Het standaardgegevensformaat voor Modbus-communicatie is: 9600, n, 8, 1 (baudsnelheid 9600bps, 1 startbit, 8 gegevensbits, geen pariteit, 1 stopbit).
Parameters zoals baudrate kunnen worden aangepast.

2. Informatiekaderformaat

a) Lezen van het data-instructiekader
06 03 xx xx xx xx
Adres Functiecode Registeradres Aantal registers CRC-controlecode (eerste kleine byte)
b) Lees data-responsraamwerk
06 03 xx xx...... xx xx xx
Adres Functiecode Bytes Antwoordgegevens CRC-controlecode (eerste lage byte)
c) Schrijf een data instructie frame
06 06 xx xx xx xx
Adres Functiecode Registratieadres Schrijf gegevens CRC-controlecode (eerste lage byte)
d) Schrijf een data-responsframe (dezelfde data-commandframe)
06 06 xx xx xx xx
Adres Functiecode Registratieadres Schrijf gegevens CRC-controlecode (eerste lage byte)

3. Registratieadres

Opmerking:
a) Modbus-registeradres volgens het protocol dat is gedefinieerd met het startadres van het registertype (16 hex vertegenwoordigt het daadwerkelijke startadresregister in haakjes).
b) Bij het wijzigen van het sensoradres is het sensoradres in het retourcommando het gewijzigde nieuwe adres.
c) De gegevensdefinitie die de gemeten waarde retourneert bij het lezen van gegevens:
Xx Xx Xx Xx Xx

2-byte meting 2 bytes meting waarde schaal nummer 2 bytes temperatuur waarde 2 bytes temperatuur schaal

De standaarddatatype is: dubbelbyte-geheelgetal, eerst hoge byte; andere zijn optioneel als schommelpunttypen.
4Bevelvoorbeeld.

a) Lezen van de instructies voor gegevens:
Functie: verkrijgen van de pH en temperatuur van de meetsonde; de eenheid voor pH is pH; de eenheid voor temperatuur is °C.
Verzoekstermijn: 06 03 00 00 00 04 45 BE.
Reactieframe: 06 03 08 00 62 00 02 01 01 00 01 24 59

Voorbeeld van het lezen:

pH: 00 62 geeft de hexadecimale pH-waarde aan, 00 02 geeft aan dat de pH-waarde 2 is
decimaal en wordt omgezet in een decimaalwaarde van 0,98.
Temperatuurwaarde: 01 01 geeft de hexadecimale temperatuurwaarde aan, 00 01 geeft aan dat
de temperatuurwaarde heeft 1 decimaal en wordt omgezet in een decimaalwaarde van 25,7.

b) Kalibratie-instructies:

Nul kalibratie
Functie: Stel de pH nul kalibratie waarde van de elektrode. De nul waarde is gebaseerd op de 6,86 pH standaard. Voorbeelden zijn als volgt
Verzoekstermijn: 06 06 10 00 00 00 8C BD
Reactieframe: 06 06 10 00 00 00 8C BD
Kalibratie van de helling
Functie: instellen van de kalibratiewaarde van de pH-helling van de elektrode; de kalibratie van de helling wordt onderverdeeld in kalibratie van het hoogste punt en van het laagste punt, en de alkalische oplossing wordt gemeten op het hoogste punt;de zure oplossing wordt gemeten op het laagste punt, waar de standaardoplossing hier hoog is.
punt 9.18pH, standaardoplossing met een lage pH van 4,00pH van de kalibratiereferentie, hieronder zijn voorbeelden:
Hoogpunt standaardoplossing 9,18 pH-kalibratie:
Verzoekstermijn: 06 06 10 04 00 00 CD 7C
Reactieframe: 06 06 10 04 00 00 CD 7C
Laag standaardoplossing 4,00 pH-kalibratie:
Verzoekskader: 06 06 10 02 00 00 2D 7D
Reactieframe: 06 06 10 02 00 00 2D 7D

c) Stel het apparaat-ID-adres in:

Functie: instellen van het MODBUS-adres van de elektrode;
Verander het apparaatadres 06 naar 01.
Verzoekstermijn: 06 06 20 02 00 01 E3 BD
Antwoorden: 06 06 20 02 00 01 E3 BD

5. Foutrespons

Als de sensor het hostcommando niet correct uitvoert, geeft hij de volgende formaatinformatie terug:

a) CODE : 01
03
b) COM: Ontvangen functiecode
