Plaats van herkomst: | China |
Merknaam: | Kacise |
Certificering: | CE |
Modelnummer: | Ktg-50 |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | Negotiable |
Verpakking Details: | karton/houten geval, of klantenverzoeken |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, paypal MoneyGram, |
Levering vermogen: | 10000pcs/month |
Gewicht: | ≤250g | Dimensies: | Φ50×76mm |
---|---|---|---|
Flens: | 52×52mm | Outputgradiënt: | 10~14mV/ |
trilling: | 5G | Schokken: | ≥60g |
Bandbreedte: | ≥70HZ | temperatuur: | -40~65℃ |

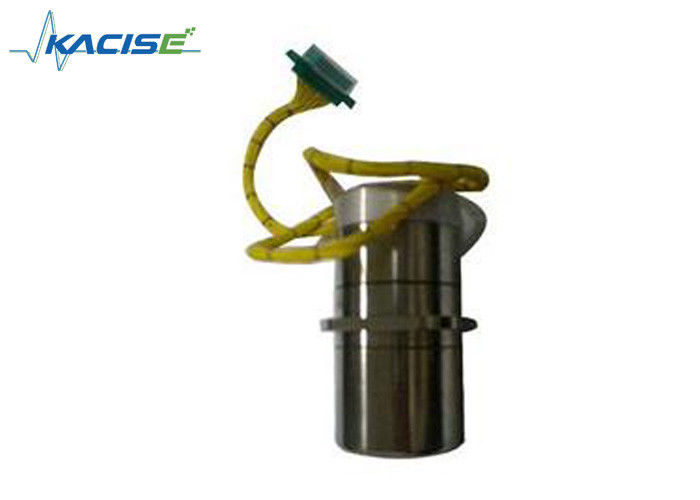

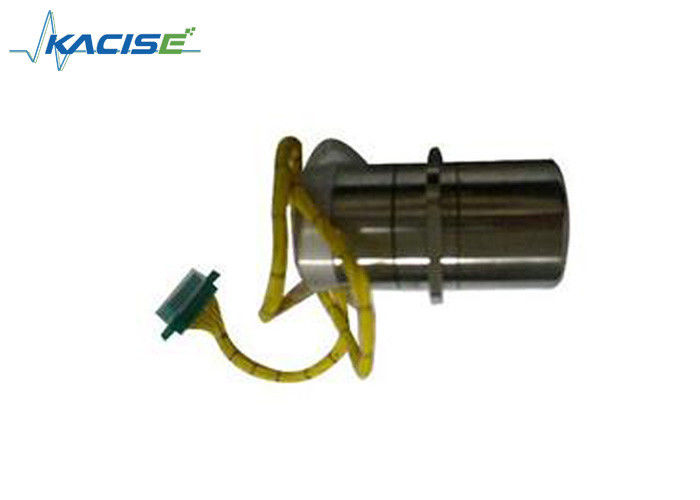

Ktg-50 hoge Nauwkeurigheids Dynamische Gestemde Gyroscoop
Eigenschap
Hoge nauwkeurigheid
Lange levensduur
Breed dynamisch bereik
Hoge betrouwbaarheid
Inleiding
Ktg-50 zijn gebruikt voor waterspiegel, land riem-onderaan systeem, snel waar-in het noorden het zoeken, de drijver van de televisieantenne, en wijd gebruikt in ruimtevlucht riem-onderaan traagheidssysteem. De gyroscoop kan ook voor land, overzees, luchtvaart, ruimtevluchtvervoerder worden gebruikt, riem-verslaat het systeem van de platformhouding.
Parameter
Parameter | Spec. | Waarde | Eenheid |
Macht | Macht (Fase 3) | 16&500 | V & Herz |
Macht (1 Fase) | 5&16000 | V & Herz | |
prestaties | Willekeurige Afwijking | ≤0.01 | °/h |
Afwijkingsstabiliteit | ≤0.3 | °/h | |
Niet-lineair | ≤0.5 | %FS | |
Maximum het volgen Tarief | ≥200 | °/S | |
Niet-g-gevoelige Afwijking | ≤15 | °/h/g | |
G-gevoelige Afwijking | ≤8 | °/h/g | |
Bandbreedte | ≥70 | Herz | |
De Factor van de Torquerschaal | ≥680 | °/h/mA | |
technologisch | Synchronisatietarief | 10000 | r/min |
Synchronisatietijd | ≤10 | S | |
Outputgradiënt | 10~14 | mV/‚ | |
Primaire torquer | 7±1 | Ω | |
secundaire torsie | 2±0.5 | Ω | |
Fysiek | Gewicht | ≤250 | g |
Afmetingen | Φ50×76 | mm | |
Flens | 52×52 | mm | |
Werkomgeving | Temperatuur | -40~65 | ℃ |
Trilling | 5 | g | |
Schok | ≥60 | g |
Installatie
De producten zouden moeten worden geïnstalleerd om ervoor te zorgen dat de as van X (y) en de as van de metingsverwijzing samenvallen, zou de installatiefout minder dan 5 ‚moeten zijn.
Verrichting
1.Only de producten die de aangewezen macht en de gesloten raad van de lijnkring aanpassen behoorlijk te werken, vereisen kringsraad, gelieve te verklaren vooraf.
2.When het product onder normaal gebruik, u de bevoegdheid om de motor, over 10s te beginnen, en toen de op-slotlijn zou moeten aanzetten, zodat de producten in gesloten lijnstaat; de sluiting, maakt gesloten lijn los zodat het product in de open-loop verrichting is, en maakt dan voeding los.
geactiveerde 3.Product, gesloten in jaren '20, zou moeten vermijden schuddend het product, zou het installatieproces licht omhoog moeten zijn, licht, de product niet-botsing, percussie.
4.Product in het gebruik van het proces is strikt verboden om de stop te trekken.
5.Product in het gebruik van het proces, kan niet tussen externe voeding kortsluiten.
6.Abnormality komt tijdens gebruik voor, onmiddellijk zou moeten de stroom, foutenisolatie afsluiten, als de product interne fout, de klant onmiddellijk mijn bedrijf op de hoogte zal brengen, mijn die bedrijf door de reparatie wordt georganiseerd.
Afmeting
Schakelaardefinitie
Het contactdoostype: J30J-15T (kabel length160~175mm)
Speld Nr. | Functiedefinitie | Opmerking |
1 | Signaaloutput van x-As | |
2 | GND | Voor Opwindingsmacht en signalen |
3 | X-as torsierol (het eind) | |
4 | Een de bestuurdersmacht van de fasemotor | Daar-fase 16V, 500Hz |
5 | De voeding van de sensoropwinding | Singal-Phase5V, 16KHz |
6 | Signaaloutput van y-As | |
7 | Y-as torsierol (het begin) | |
8 | B de bestuurdersmacht van de fasemotor | Daar-fase 16V, 500Hz |
9 | DC+15V | Macht voor Voorversterker |
10 | Gelijkstroom-15V | Macht voor Voorversterker |
11 | X-as torsierol (het begin) | |
12 | VERKLAAR nietig | |
13 | VERKLAAR nietig | |
14 | C de bestuurdersmacht van de fasemotor | Daar-fase 16V, 500Hz |
15 | Y-as torsierol (het eind) |
NOTA: Het zelfde is op J30J-21T van toepassing, als gebruik andere contactdoos, gelieve vooraf te verklaren.
