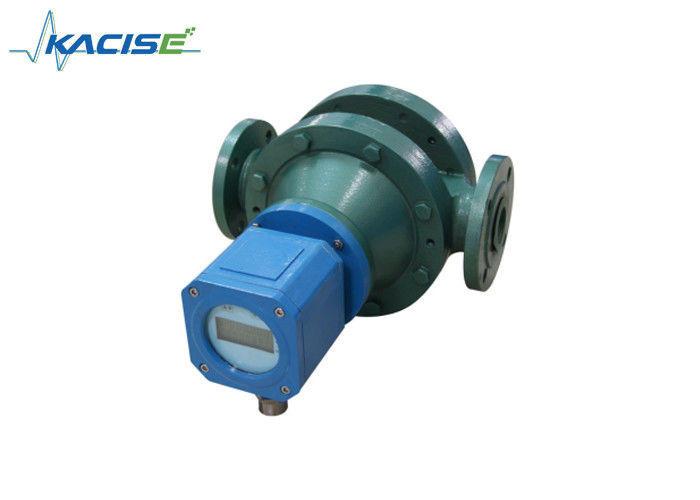

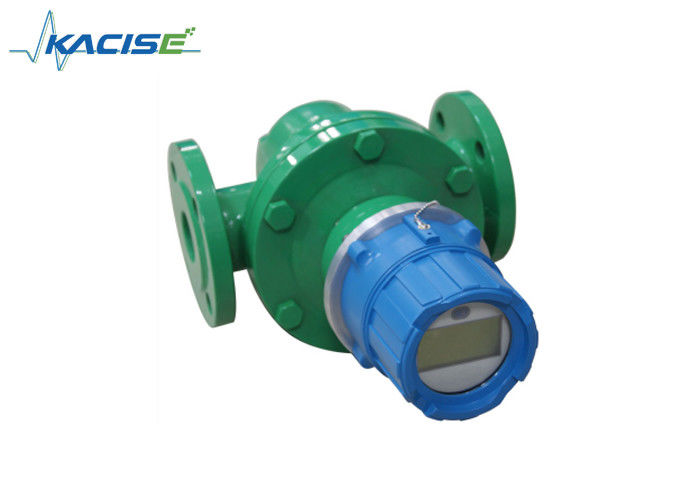

Ovale versnellingsstroommeter voor energiemeting/volume-stroommeter DN50 gietijzer A zwaar
Inleiding
LC serie ovale versnellingsstroommeter is de belangrijkste producten van ons bedrijf.met een vermogen van meer dan 10 W,Het heeft een eenvoudige structuur, betrouwbaar gebruik en hoge nauwkeurigheid, het stroomveld heeft geen speciale eisen voor de invoer en uitvoer van de pijp,de viscositeit van het gemeten middenbereik en de kenmerken van het stroombereik zijn zeer breed. En daarom wordt het veel gebruikt in aardolie, chemische industrie, geneeskunde, vervoer, voedsel en andere industriële en commerciële sector van vloeistofstroomdetectie.LC-serie ovale versnellingsstroommeter is vooral geschikt voor het meten van oliebrandstof.
Gebruik
LC-A-type gietijzer ovale versnellingsstroommeter, veel gebruikt in alle soorten olieproducten en voor de meting van het gietijzeren materiaal zonder corrosieve vloeibare medium.
LC-E-type gietijzer ovale versnellingsstroommeter, gebruikt voor hoge druk, laag corrosief medium meting.
LC-Q-type gietijzer ovale versnellingsstroommeter, De rotor voor aluminiumlegering, is geschikt voor lage viscositeit, lage corrosie, zoals benzine, enz.) de meting van vloeibare medium.
LC-B, C-type roestvrij staal ovale versnellingsstroommeter, veel gebruikt in sterk corrosieve vloeibare medium, zoals zuur, alkali, zout en organische verbindingen, de meting van vloeibare medium.
LC-L-type Aluminium legering ovale versnellingsstroommeter, is een kleine ovale versnellingsstroommeter, die veel wordt gebruikt in laag corrosieve vloeibare medium, zoals water, zoals de meting van vloeibare medium.
Materialen van hoofdonderdelen en nominale werkdruk
| |
Schelp en dekking |
dekselplaat |
ovale wiel |
Rotatieas |
ophanging |
Nominale druk ((MPa) |
| LC-A |
van gietijzer |
van gietijzer |
Gietijzer, roestvrij staal
van aluminiumlegering,
ingenieursmateriaal
|
van roestvrij staal |
met een breedte van niet meer dan 50 mm |
1.6 |
| LC-E |
van gietijzer |
van gietijzer |
Onder DN50 6.3
DN80-100 4.0 6.3
DN150-200 2.5
|
| LC-B,C |
van roestvrij staal |
van roestvrij staal |
van roestvrij staal |
Grafiet, rollend lager |
1.6,2.5 |
|
Vermelding:1. 0Cr18Ni12Mo2Ti voor type LC-C; 0Cr18Ni9Ti voor type LC-B.
2De flens is convex bij 2,5 MPa en ruw bij 6,3 MPa en beide bij 4,0 MPa.
|
2- Precisie klasse 0.5Klasse 0.2
3. Werktemperatuur: serie LC-A ((-20°C~+60°C),serie LC-B,E,L ((-41°C~+60°C)
60°C~200°C ((met geïnstalleerde hoogtemperatuurradiator)
4 Explosiebestendige markering: ExiaIICT5, dIIBT4
5Stroombereik: eenheid: m3/h
| Type |
DN |
Viscositeit (mPa. s) |
|
< 0.3
|
0.3~0.8
|
0.8~2 |
2 ~ 200 |
200 tot 1000
|
1000 tot 2000
|
| LC-10 |
10
|
|
0.2-0.5
|
|
0.08-0.5 |
0.08-0.5 |
0.05-0.5
|
0.06-0.3 |
0.03-0.3
|
0.03-0.2
|
| LC-15 |
15
|
|
0.75-1.
5
|
|
0.3-1.5 |
0.3-1.5 |
0.15-1.5
0.3-3
|
0.2-1.0 |
0.1-1.05
|
0.07-0.75
|
| LC-20 |
20
|
|
1.5-3
|
1-3 |
0.5-3 |
0.5-3 |
0.3-3
1.5-15
|
0.4-2.1 |
0.2-2.1
|
0.15-1.5
|
| LC-25 |
25
|
4-6
|
3 tot 6
|
2 tot 6 |
1-6 |
1-6 |
0.6-6
1.56-15
|
0.8-4.2 |
0.4-4.2
|
0.3-3
|
| LC-40 |
40
|
9-15
|
7.5-15
|
5 tot 15 |
2.5-15 |
2.5-15 |
1.5-15
|
2.1-10.5 |
1.0-10.5
|
0.7-7.5
|
| LC-50 |
50
|
10 tot 24
|
8 tot 24
|
8 tot 24 |
4.8-24 |
4.8-24 |
2.4-24
|
2.46-6.8 |
1.6-16.8
|
1.2-12
|
| LC-B40,50 |
40,50 |
8 tot 20 |
6 tot 20 |
6 tot 20 |
4 tot 20 |
4 tot 20 |
2 tot 20 |
2.8-14 |
1.4-14 |
1.0-10 |
| LC-65 |
65
|
27-40
|
20 tot 40
|
15 tot 40 |
8 tot 40 |
8 tot 40 |
4 tot 40
|
5.6-28 |
2.8-28
|
2 tot 20
|
| LC-80 |
80
|
40 tot 60
|
30-60
|
20 tot 60 |
12-60 |
12-60 |
6-60
|
8.4-42 |
4.2-42
|
3 tot 30
|
| LC-100 |
100
|
67-100
|
50 tot 100
|
34-100 |
20 tot 100 |
20 tot 100 |
10 tot 100
|
14-70 |
6-70
|
5-50
|
| LC-150 |
150
|
127 tot en met 190 |
95-190
|
64-190 |
38 tot en met 190 |
38 tot en met 190 |
19-190
|
26.6-133 |
13.3-133
|
9.5-95
|
| LC-200 |
200 |
227-340 |
170 tot en met 340
|
114-340 |
56 tot en met 340 |
56 tot en met 340 |
34 tot en met 340
|
47.6-238 |
23.8-238
|
17 tot en met 170
|
| Klasse van nauwkeurigheid |
|
0.5 |
0.5 |
0.2 |
0.5 |
0.2 |
0.5 |
0.2 |
0.5 |
0.5 |
Opmerking: indien de temperatuur van de gemeten vloeistof hoger is dan 80°C, bedraagt de maximale stroom 90% van de primaire stroom en de minimale 120%.
Installatie en werking
- Een zeefmachine dient voor de meter te worden geïnstalleerd en ervoor te zorgen dat de pijlen op het gietstuk van de meter en de zeefmachine op dezelfde richting van de vloeistofstroom wijzen.
- Als het gemeten medium gas bevat, moet er voor de meter een gasseparator worden geïnstalleerd.
- Of de pijpleiding verticaal of horizontaal is aangebracht, de wielas van de meter moet horizontaal worden bevestigd, d.w.z. de wijzerplaat moet verticaal tegenover het oppervlak staan.
- Zolang de meter correct is geïnstalleerd, kan de teller 180° of 90° worden gedraaid om het lezen te vergemakkelijken.
- Voordat de nieuwe meter wordt geïnstalleerd, moet u eerst de ovale wielen met een bamboe-staaf meerdere malen van het stopcontact af duwen.Deze kunnen in de benzine worden ondergedompeld om te voorkomen dat er na de inspectie van de fabriek afzettingen in de meter ontstaan..
- Bij de inlaat van de meter moet een gasklep worden bevestigd, bij de uitlaat een aan-uitklep, die langzaam moet worden geactiveerd om plotselinge inslagen, omgekeerde stroom en waterhamer te voorkomen.
- Het is verboden de meter met stoom te reinigen.
- Voor de doorlopend bediende afdelingen moet een omleiding worden gemonteerd.
- Voor de installatie van de meter moet de leiding grondig worden schoongemaakt,en ten tijde van de reiniging dient in plaats van de meter een rechte leiding te worden gebruikt,om verontreiniging te voorkomen,lasresidu van het binnendringen van de meter.
- Het is verboden de meters van gietijzer en gietijzer met water te controleren.
- Tijdens de bediening van de meter mag de doorstroming niet hoger zijn dan de doorstroming die op de borstplaat is aangegeven.
- Als het gemeten medium kaustisch is, moet roestvrij staal worden gekozen.
