Plaats van herkomst: | CHINA |
Merknaam: | KACISE |
Certificering: | CE |
Modelnummer: | GXPS100 |
Min. bestelaantal: | 1 |
---|---|
Levertijd: | 3-8 werkdagen |
Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram, Paypal |
Levering vermogen: | 1000000pcs/month |
Waaier: | 0~500m | Nauwkeurigheid: | ±0.25%F.S, ±0.5%F.S, ±1.0%F.S |
---|---|---|---|
Output: | 4-20mA, 0~5V, 1~5V, 0~10V | Materiaal: | SS, 316L |
Model: | GXPS100 | Naam: | De Sensor van de waterdruk |
Hoog licht: | de hoge sensor van de nauwkeurigheidsdruk,Piezoresistive Drukzender |

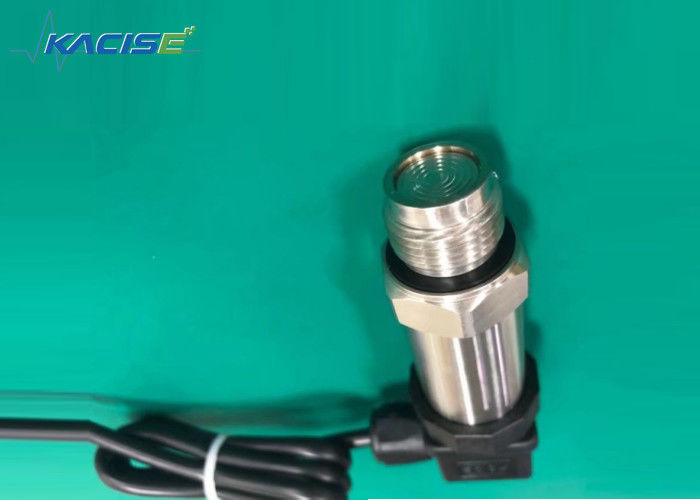

Van de de waterpijpdruk van de Hirschmanschakelaar van het de sensorwater van de de tankdruk van het de zendermems diafragma 4-20mA de output24v input
DC&AC output
Nauwkeurigheid: 0.5%F.S
Hoge de invoer - kwaliteitskern
Niet-polariteit 2 lijn huidige output
Diverse schakelaar en drukhaven
Veelvoudig drukwaaier en outputsignaal
Ce-het certificaat, intrinsiek brandkast verhindert explodeert
Toepassing
Petrochemisch
Schipdruk
Pijpleidingsdruk
De faciliteit van de gasopslag
Koelende machine
Hydraulisch en smering
Industriële Procesbeheersing
Constante drukwatervoorziening
Inleiding
Het het werk principe van de druksensor is dat de druk van de gemeten waterdruk direct op het diafragma van de sensor, zodat het diafragma een micro- verplaatsing evenredig aan de waterdruk produceert, zodat de weerstandswaarde van de sensorveranderingen, en de elektronische kring de verandering ontdekken, handelt en een standaardmetingssignaal omzet die aan de druk beantwoorden.
GXPS100 de zender van de reeksdruk is een high-volume, burgerlijk en industrieel gebruik, rendabele producten. Wijd gebruikt in gas, vloeibare drukopsporing, zoals water, olie, milde corrosieve vloeistoffen en gassen.
De het roestvrije staalstructuur van het productgebruik 1Cr18Ni9Ti, voert het internationaal beroemde merk van verspreiding van het olie-gevulde lichaam van de drukkern, specifieke de versterkerkring in van de sensorinstrumentatie die kan vergemakkelijken om zijn nul en hoogtepunt te kalibreren - schaal.
Afmetingen in mm
Parameter
Spec. | Waarde | |||||
Drukwaaier |
0~0.2MPa… 60MPa 2bar… 600bar 29psi… 8700psi 20000MmH20… 6118000mmH2O 1.97atm… 592atm |
|||||
Ladingsdruk | 1,5 keer nominale waardedruk (1.5X) | |||||
Breukdruk | 3 keer nominale waardedruk (3X) | |||||
Nauwkeurigheid | ±0.5%F.S (PT 300 of MARS voor hogere nauwkeurigheid is beschikbaar) | |||||
Stabiliteit | Typische waarde 0.25%F.S, Max. waarde: 0.4%F.S | |||||
Werkende temperatuur | -40°C~120°C | |||||
Compensatietemperatuur | -10°C~70°C | |||||
Middelgrote verenigbaarheid | Al Bijtend Middel Compatibel met 1Cr18Ni9Ti | |||||
Elektroprestaties | 2 draadsysteem | 3 draadsysteem | ||||
Outputsignaal | 4~20mA | 0~5V | 1~5V | 0.5~4.5V | 0~10V | |
Voeding | 10~30Vdc | 8~30Vdc | 5V (verhouding) | 11~30Vdc | ||
Ladingsdruk | (U-10)/0,02 (Ω) | >100kΩ | ||||
Isolatie | >100M Ω@50V | |||||
Elektrische sterkte | 500V@60 tweede | |||||
Trilling/Effect | 10g/5~2000Hz, assenx/y/z20g sinus 11ms | |||||
Duurzame druk | 2×106pressure cirkel @25°C | |||||
Vertoningswaaier | -999~1999@ (PT110&PT111) | |||||
Contactcapaciteit | (24V, 1A) @PT111 | |||||
Elektroverbinding | Hirsmann, luchtstoppen, vaste kabel, de kabel van het waterbewijs | |||||
Drukhaven | M20×1.5, G1/4, G1/2, R1/2, NPT1/2 | |||||
Druktype | G, S | Reactietijd: 10ms | ||||
Certificaat | Intrinsiek veilige modus E, Ce | |||||
EMI/EMC | EMI: En50081-1-2; EMC: En50082-2 |
GX-type-waaier-output-macht-druk haven-elektrisch verbinding-kabel lengte-pakket
e.g. Het a-0,5-dc24-p-Schuimvan GXPS100-3MPa-
PS100, testwaaier is 0-3MPa, is de nauwkeurigheid 0,5%, 24Vdc-voeding 4-20mA output, drukhaven met M20X1.5, verpakt schuim.
