Online waterbehandeling troebelheidsmeter met 485 communicatie en 4 - 20mA uitgang

Online waterbehandeling troebelheidsmeter met 485 communicatie en 4 - 20mA uitgang

Inleiding tot de productie

De Online Water Treatment Turbidity Meter is een geavanceerd apparaat dat is ontworpen voor een efficiënte monitoring van de waterkwaliteit.een gemakkelijke integratie in verschillende industriële regelingssystemenDe 4 - 20mA-uitgang levert nauwkeurige en stabiele analoge signalen, waardoor betrouwbare resultaten van troebelheidsmetingen worden gewaarborgd.omdat het helpt bij het behoud van een hoogwaardige wateruitvoer, waarbij zowel de industriële processen als de volksgezondheid worden beschermd.

Typische toepassingen

Het wordt gebruikt om de troebelheid van water te meten bij de behandeling van stedelijk rioolwater, industrieel afvalwater en industriële mis.
Meting van de troebelheid van het terugwaswater van het filter in waterwerken.
Meting van de troebelheid van water- en sedimentatietank-afvoer;Industriële productieproces,
Waterkwaliteit van circulerend koelwater.
● Gebruik van technologie voor het detecteren van verstrooid licht en licht dat wordt overgedragen
● Optioneel zelfreinigende functie (lucht of water spoelen)
● Chinese/Engelse slimme menu-operatie
● functie voor gegevensopname/opladen
● Verscheidene automatische kalibratiefuncties
● Drie sets relaisbesturingsschakelaars
● Hoogtegrens, laagtegrens, hysteresiecontrole
● 4-20MA / RS485 verschillende signaaluitgangsmodi
● De wachtwoordbescherming kan worden ingesteld om niet-personeelfouten te voorkomen.

Maatstaf van meting


Het optische systeem van de turbidimeter bestaat uit een wolfraam gloeilamp, een 90°-detector voor de bewaking van verstrooid licht en een lichttransmissie-detector.De microprocessor van de turbidimeter berekent de signaalverhouding van de 90° detector en de transmissiefotodetector.The ratio calculation technique can correct the interference caused by chromaticity and light-absorbing substances (such as activated carbon) and compensate the influence caused by the fluctuation of light intensityHet optische systeem van de turbidimeter moet ook het drijvende licht verminderen en de nauwkeurigheid van de test verbeteren.

Nadat de lichtgolf die door de zender op de sensor van de turbidimeter wordt verzonden door de absorptie, reflectie en verstrooiing van de gemeten objecten in het zendproces gaat,een deel van het doorgegeven licht kan de detector in de richting van 180° verlichten en een deel van het verstrooide licht verspreidt zich naar de detector in de richting van 90°De lichtsterkte die op de richtingsdetector van 180° en 90° wordt ontvangen, heeft een bepaalde relatie met de troebelheid van het gemeten rioolwater.dus de troebelheid van het rioolwater kan worden berekend door de intensiteit van het overgedragen licht en het verspreide licht te meten.

Kenmerken:

1Het gebruik van de technologie van de wederzijdse compensatie van meerstraallicht kan meetfouten wegnemen die worden veroorzaakt door licht in het raam, evenals temperatuurveranderingen en onderdelen
Veroudering van onderdelen en andere effecten

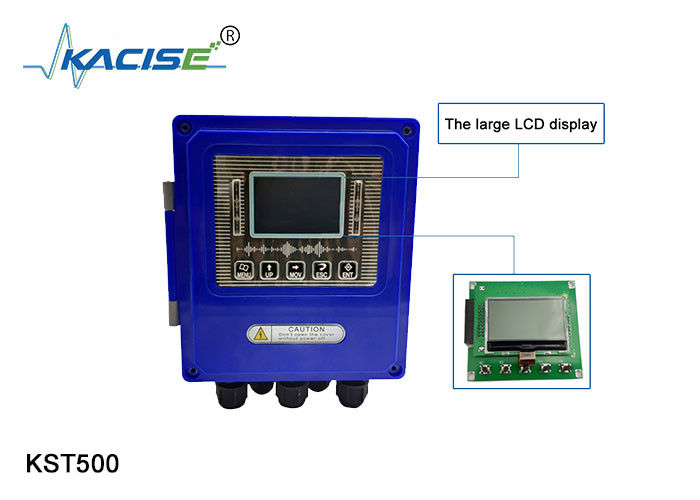

2. LCD-scherm, Chinese menu-operatie, stabiele prestaties, hoge betrouwbaarheid, handige bediening voor werknemers
3. De inwerpsensor is gemakkelijk te installeren, heeft een hoge nauwkeurigheid, een goede herhaalbaarheid en een sterke anti-interferentiekracht
4Ondersteuning van 485 communicatie 4-20mA analoge uitgang/ondersteuning van HART-protocol/NB.GPRS.LORA-communicatie (functieoptie)
5- Complete productreeksen, met overeenkomstige sensoren voor verschillende concentratiebereiken en een breed meetbereik.

De sensoren van de troebelheidsmeter zijn hoofdzakelijk onderverdeeld in drie categorieën, afhankelijk van de verschillende meetbereiken.

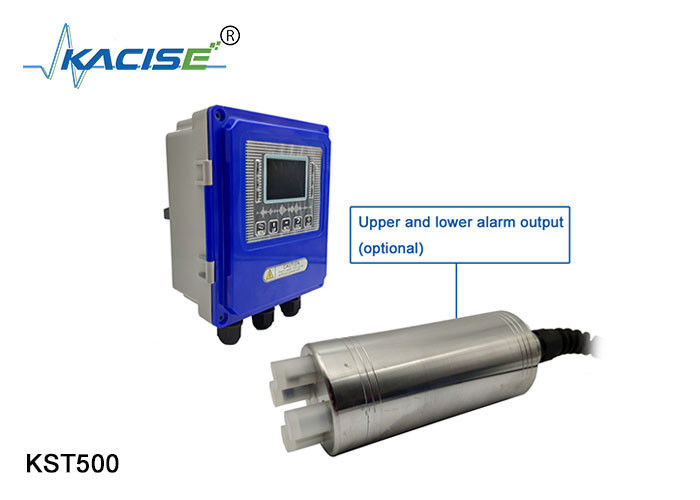

De invoersensor met vier stralen is geschikt voor de meting van hoge troebelheidswaarden.
Signaltransmissie en -ontvangst zijn relatief, waarbij de huidige troebelheidswaarde wordt berekend met behulp van de meerstraalcompensatiemethode.

Het kan ook worden gebruikt om de concentratie van slib te meten, verschillende eenheden te ondersteunen, verschillende rangen van aanpassing.


Schema van de structuur van de grootte van de troebelheidsmeter

Technische parameters van de troebelheidsmeter



Tafel voor de selectie van bestelgegevens
