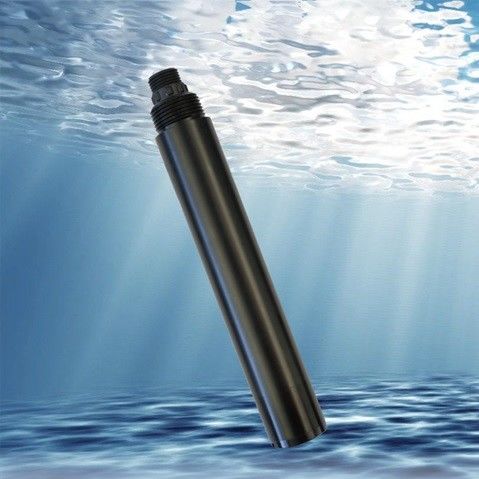

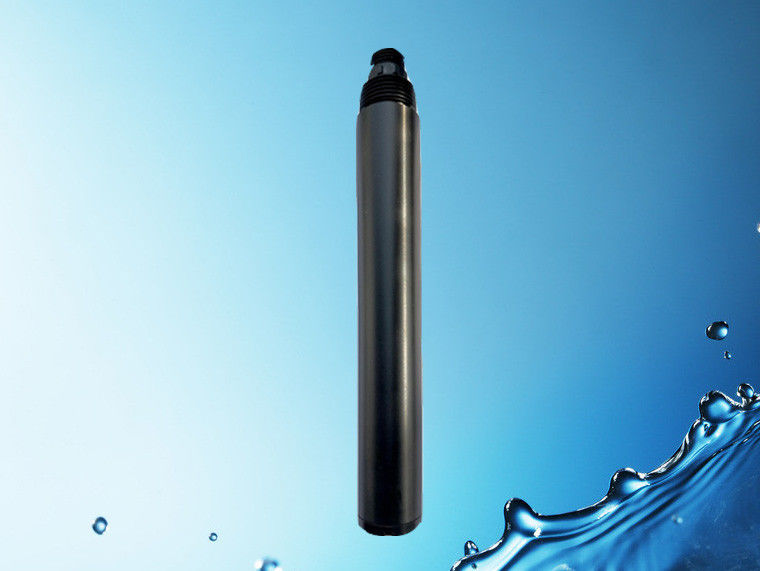

KNT601 Online troebelheidssensor


1.WwerkendPBeginsel

De geïntegreerde online troebelheidssensor KNT601 is ontworpen en vervaardigd op basis van het principe van het meten van verstrooide lichttrouwheid.het licht wordt verspreid door de troebelheidsstof in het watermonster, and the intensity of the scattered light in the direction perpendicular to the incident light is measured and compared with the internal calibration value to calculate the turbidity in the water sample. graad, lineair om de eindwaarde te geven.


2. Feature

• 90° hoek verspreid licht principe, ingebouwde temperatuur sensor
• Ondersteuning van RS-485, Modbus/RTU-protocol
• Optische glasvezelstructuur, sterke weerstand tegen interferentie van extern licht
• Infrarood LED-lichtbron met hoge stabiliteit
• IP68-bescherming, waterdiepte binnen 20 meter
• Gemakkelijk, snel, stabiel en eenvoudig te onderhouden

3.TecnicalSspecificaties

4.DimensionaalDroeien



Opmerking:De sensorverbinding is een waterdichte m16-5 kernverbinding, mannelijk.

5.Installatie enEelektrischeCopnection

5.1 Installeren

Installatieafstandsvereisten: boven 5 cm bij zijwand en boven 10 cm bij bodem.

5.2 Elektrische apparatuurVerbinding

• Rood draad-stroomkabel ((12 ∼ 24 V)
• Zwarte draad-aarddraad ((GND))
• Blauwe lijn 485 A
• Witte lijn 485 B
• Naakte draad-schildlijn

Nadat de bedrading is voltooid, dient deze zorgvuldig te worden gecontroleerd om te voorkomen dat er een verkeerde aansluiting plaatsvindt voordat de stroom wordt ingeschakeld.

Specificatie van de kabel: gezien het feit dat de kabel ondergedompeld is in water (met inbegrip van zeewater) of lange tijd aan lucht wordt blootgesteld, heeft de kabel een bepaalde corrosiebestendigheid.Alle interfaces met een buitendiameter van Φ6 mm, waterdicht zijn.

6.Onderhoud

 6.1 OnderhoudPde procedures enMetoden

6.1.1OnderhoudSchema

De schoonheid van het meetvenster is van groot belang voor het behoud van nauwkeurige metingen.

6.1.2OnderhoudMetode

• Het buitenoppervlak van de sensor: reinig het buitenoppervlak van de sensor met kraanwater, indien er nog restanten van afval zijn, veeg met een natte zachte doek af voor wat hardnekkig vuil.je kunt wat huishoudelijk wasmiddel toevoegen aan kraanwater om te reinigen.
• Controleer de kabel van de sensor: de kabel mag niet worden gespannen wanneer deze goed werkt, anders kan de draad in de kabel gemakkelijk breken en kan de sensor niet goed werken.
• Controleer het meetvenster van de sensor op vuil, de reinigingsborstel is normaal.

6.1.3OnderwerpenNeedEenTententie
De sonde bevat gevoelige optische en elektronische componenten.Er zijn geen onderdelen in de sonde die door de gebruiker moeten worden onderhouden.

6.2 Kalibratie vanSensoren

a) Nulkalibratie: neem de juiste hoeveelheid oplossing met nul troebelheid met een grote beker, zet de sensor verticaal in de oplossing,het voorste uiteinde van de sensor ligt ten minste 10 cm van de bodem van de beker, en de nulkalibratie wordt uitgevoerd nadat de waarde gedurende 3 minuten is gestabiliseerd.

b) Kalibratie van de helling: de sensorsonde wordt in de standaardoplossing geplaatst, het voorste uiteinde van de sensor ligt ten minste 10 cm van de bodem van de beker,en de hellingskalibratie wordt uitgevoerd na 3 ≤ 5 minuten numerieke stabiliteitDe instructies verwijzen naar de bijlage.

6.3 VaakEenverplaatstVragen

7.Kwaliteit enSdienstverlening

7.1 KwaliteitVerzekering

• De kwaliteitsinspectie heeft een standaardinspectieprocedure, met geavanceerde en volledige detectieapparatuur en -middelen, en volgens de procedureinspectie,het product is onderworpen aan een 72-uurs verouderings- en stabiliteitsonderzoek, zodat een niet-conform product de fabriek niet mag verlaten.
• De ontvanger vergoedt rechtstreeks de partijen met een foutpercentage van 2% en draagt alle gemaakte kosten de leverancier.Beschouw de standaardverwijzing naar de door de leverancier verstrekte productbeschrijving.
• Zorg voor de hoeveelheid goederen en de snelheid van de verzending.

7.2 OnderdeelDeeltjes

Dit product omvat:

• Eén zender
• Een exemplaar van de verklaring
• Eén kwaliteitscertificaat

7.3 NaverkoopSdienstverleningVerbintenis

De vennootschap heeft binnen een jaar na de datum van verkoop de plaatselijke naverkoopservice geleverd, maar omvat niet de schade veroorzaakt door onjuist gebruik.Geef het alsjeblieft terug.Bij terugzending moet worden bevestigd dat het pakket goed is om schade tijdens het vervoer te voorkomen.Het bedrijf zal de schade van het instrument kosteloos herstellen..
