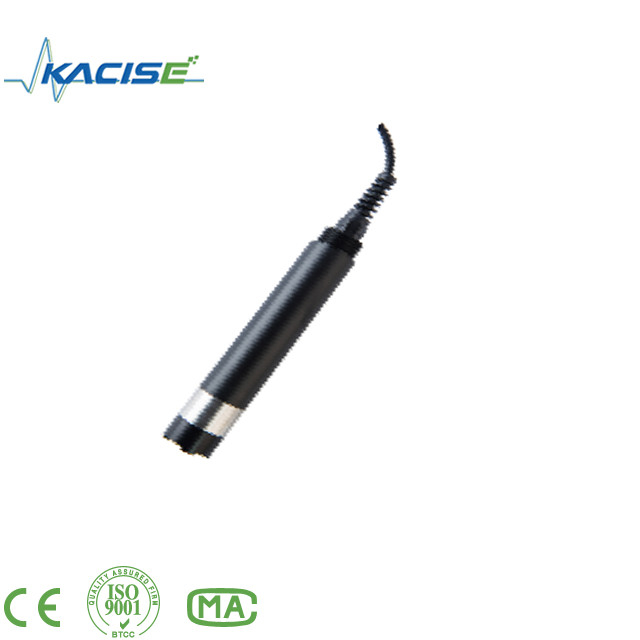

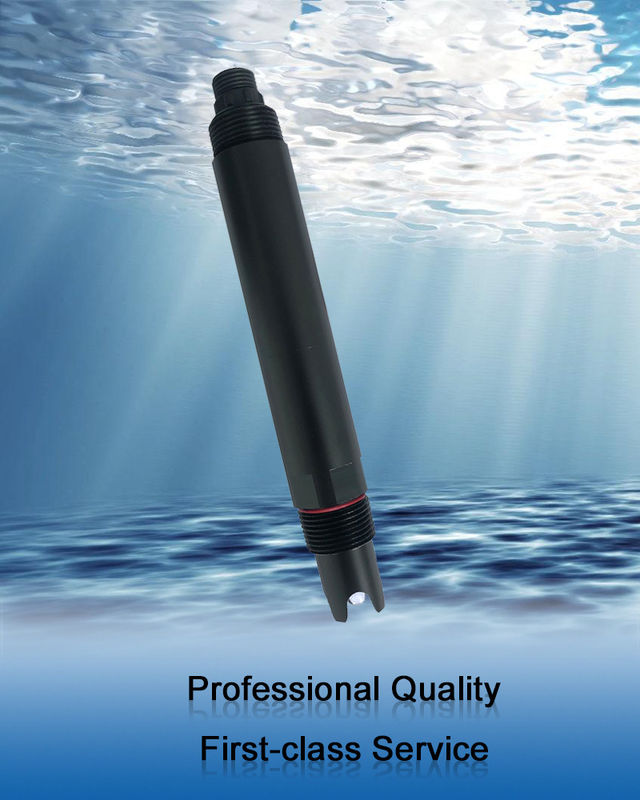

KPH601 Online PH-sensorsignaaluitgang: RS-485 (Modbus/RTU-protocol) Dual High-Impedance Differential Amplifier

1.Toepassingsomgeving

Gebruikt voor de monitoring van de milieukwaliteit van water, zuur/alkali/zoutoplossing, chemische reactieprocessen en industriële productieprocessen,het kan voldoen aan de eisen van online pH-meting voor de meeste industriële toepassingen.


2. Feature

• Signaluitgang: RS-485 (Modbus/RTU-protocol).
• Een handige aansluiting op apparaten van derden, zoals PLC's, DCS's, industriële besturingscomputers, besturingsprogramma's voor algemeen gebruik, papierloze opnamesystemen of touchscreens.
• Dubbele hoge-impedantie differentiaalversterker met sterke anti-interferentie en snelle respons.
• De gepatenteerde pH-sonde, de interne referentiemiddel, lekt uiterst langzaam uit de microporeuze zoutbrug bij een druk van ten minste 100 kpa (1 bar),en de voorste bloeding duurt langer dan 20 maandenEen dergelijk referentiesysteem is zeer stabiel en de levensduur van de elektrode wordt verlengd met een factor twee in vergelijking met conventionele industriële elektroden.
• Eenvoudig te installeren: 3/4 NPT-buisdraad voor eenvoudige onderwaterinstallatie of installatie in buizen en tanks.
• Beschermingsgraad IP68.

3.TechnischeSspecificaties

Opmerking:De sensorverbinding is een waterdicht kerngewricht van de soort M16-5 met een mannelijk kopje.

4.Installatie enEelektrischeCopnection

4.1 Installatie

Opmerking: De sensor mag bij installatie niet ondersteboven of horizontaal worden gemonteerd, ten minste niet in een hoek van 15 graden of meer.

4.2 Elektrische apparatuurVerbinding

a) Rode lijn - stroomkabel (12 ~ 24 V)
b) Zwarte lijn - grond (GND)
c) Blauwe lijn - 485A
d) witte lijn - 485B
e) lege draad - afgeschermde draad
Nadat de bedrading is voltooid, dient deze zorgvuldig te worden gecontroleerd om te voorkomen dat er onjuiste verbindingen worden gemaakt voordat deze wordt ingeschakeld.

Specificatie van de kabel: gezien het feit dat de kabel langdurig onder water (met inbegrip van zeewater) of blootgesteld is aan lucht, heeft de kabel een bepaalde corrosiebestendigheid.De buitendiameter van de kabel is Φ6 mm en alle interfaces zijn waterdicht.

5.Onderhoud

5.1 Gebruik enOnderhoud

Bij het meten van de pH-sensor moet deze worden gereinigd in gedestilleerd water (of gedeïoniseerd water),en het filterpapier moet worden gebruikt om vocht te absorberen om te voorkomen dat verontreinigingen in de te testen vloeistof worden binnengebracht. 1/3 van de sensor moet in de te testen oplossing worden geplaatst.
De sensor dient te worden gewassen wanneer deze niet wordt gebruikt, in een beschermende hoes met een kaliumchlorideoplossing van 3,5 mol/l te worden geplaatst of in een container met een 3.5 mol/l kaliumchlorideoplossing.
Controleer of het apparaat droog is. Als het gevlekt is, veeg het dan af met absolute alcohol en droog het. Vermijd langdurig onderdompelen in gedistilleerd water of eiwitoplossing en voorkom contact met siliconenvet.met een langere sensorDe sensor wordt lang gebruikt. Wanneer een meetfout zich voordoet, wordt de sensor op een andere manier gemeten.het moet worden gekalibreerd met de meter voor de kalibratie.
Wanneer de kalibratie en meting niet kunnen worden uitgevoerd terwijl de sensor wordt onderhouden en onderhouden op bovenstaande wijze, heeft de sensor gefaald.

                                                  Standaard buffer pH ReferentieTabel

De werkelijke aflezing en de standaard van het instrument hebben soms een fout van ± 1 woord.

5.2 Kalibratie

Opmerking: de sensor is gekalibreerd voordat hij de fabriek verlaat.
a) Nul kalibratie
Gebruik 250 ml gedistilleerd water in een meetcilinder, giet het in een beker, voeg een pak kalibratiepoeder met pH=6 toe.86, roer gelijkmatig met een glazen staaf totdat het poeder volledig is opgelost, stel de oplossing op pH=6.86, zet de sensor in de oplossing, wacht 3 ¢5 minuten, nadat de waarde stabiel is, kijk of de weergegeven waarde 6 is.86Indien niet, moet u nulkalibratie uitvoeren.

b) Kalibratie van de helling
Voor een zure oplossing: Neem 250 ml gedistilleerd water in een meetcilinder, giet het in een beker, voeg een pak kalibratiepoeder met pH=4 toe.00, roer gelijkmatig met een glazen staaf totdat het poeder volledig is opgelost en stel de oplossing op pH=4.00In de oplossing 3 tot 5 minuten wachten.00Zo niet, dan is de kalibratie van de helling vereist Zie de aanhangsel voor de kalibratie-instructies.
Voor een alkalische oplossing: Neem 250 ml gedistilleerd water in een meetcilinder, giet het in een beker, voeg een pak kalibratiepoeder met pH=9 toe.18, roer gelijkmatig met een glazen staaf totdat het poeder volledig is opgelost en stel de oplossing op pH=9.18In de oplossing, wacht 3 tot 5 minuten.18Zo niet, dan is de kalibratie van de helling vereist Zie de aanhangsel voor de kalibratie-instructies.

6.Kwaliteit enSdienstverlening

6.1 KwaliteitVerzekering

• De kwaliteitsinspectie heeft gestandaardiseerde inspectieprocedures, geavanceerde en perfecte testapparatuur en middelen, en strikt in overeenstemming met de voorschriften,om 72 uur verouderingstest en stabiliteitstest op het product uit te voeren, en geen enkel niet-gekwalificeerd product de fabriek te verlaten.
• De ontvangende partij stuurt de partij rechtstreeks terug met een foutpercentage van 2% en alle gemaakte kosten worden door de leverancier gedragen.De referentiestandaard verwijst naar de door de leverancier verstrekte productbeschrijving..
• Garantie voor de hoeveelheid goederen en de snelheid van de verzending.

6.2 Toebehoren enSparePkunst
Dit product omvat:

• 1 sensor
• Kalibratiepoeder 3 verpakkingen
• 1 exemplaar van de handleiding
• 1 certificaat

6.3 NaverkoopSdienstverleningCVerwijdering
Het bedrijf biedt binnen een jaar na de verkoop een lokale after-sales service, maar de schade veroorzaakt door onjuist gebruik is niet inbegrepen.Maar de verzendkosten moeten wel bedacht worden.Als het onderweg beschadigd raakt, zal het bedrijf de schade van het instrument gratis repareren.
