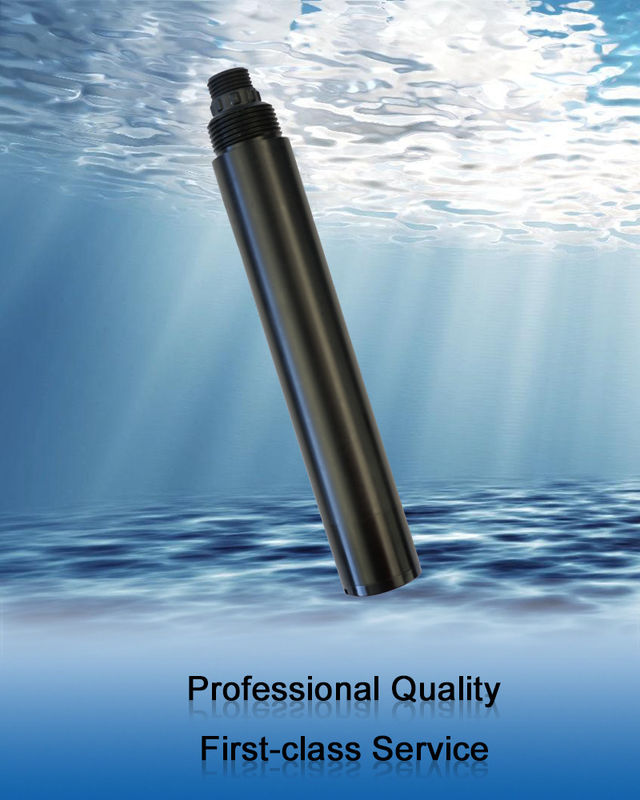

KSS601 het online Verspreide Lichte Principe van de Opschortingssensor 90°, Ingebouwde Steun rs-485, Modbus/RTU van de Temperatuursensor

1.Operational principe

KSS601 integreerde online opschortingssensor wordt ontworpen en wordt vervaardigd gebruikend het principe van verspreide lichte opschortingsmeting. Wanneer een lichtstraal op een watersteekproef inherent is, wordt het licht verspreid door de opgeschorte kwestie in de watersteekproef, en het verspreide licht in de watersteekproef wordt berekend door de intensiteit van de verspreide lichte loodlijn aan het inherente licht en het te vergelijken met de interne kaliberbepalingswaarde te meten, gelineariseerd bij output de eindwaarde.

2.Feature

• 90° verspreid licht principe, ingebouwde temperatuursensor
• Steun rs-485, Modbus/RTU-protocol
• Vezeloptische structuur, sterke weerstand tegen externe lichte interferentie
• Infrarode LEIDENE lichtbron met hoge stabiliteit
• IP68 bescherming, waterdiepte binnen 20 meters
• Geschikt, snel, stabiel en gemakkelijk te handhaven

3.Technical specificaties

4.Dimensional tekening

5.Installation en Elektroverbinding

5.1 installatie


De vereisten van de installatieafstand: houd meer dan 5cm met de zijgevel en 10cm of meer met de bodem.

5.2 elektroverbinding

a) Rode lijn - machtskoord (12 ~ 24V)
B) Zwarte gemalen lijn - (GND)

c) Blauwe lijn - 485A
D) witte lijn - 485B
e) naakte draad - beschermde draad
Nadat de bedrading wordt voltooid, zou het zorgvuldig moeten worden gecontroleerd om onjuiste verbindingen te vermijden alvorens omhoog aan te drijven.

Kabelspecificatie: Van mening zijnd dat de kabel in water (met inbegrip van zeewater) lange tijd wordt ondergedompeld of aan de lucht blootgesteld, heeft de kabel bepaalde corrosieweerstand. De buitendiameter van de kabel is Φ6 mm en alle interfaces zijn waterdicht.

6.Maintenance

6.1 onderhoudsprocedures en Methodes

6.1.1 Onderhoudsprogramma
De netheid van het metingsvenster is zeer belangrijk om nauwkeurige lezingen te handhaven.

6.1.2 Onderhoudsmethodes

• Sensor buitenoppervlakte: Maak de buitenoppervlakte van de sensor met leidingwater schoon. Als er nog verlaten puin is, veeg het met zacht af, temperen doek. Voor wat koppig vuil, voeg wat vloeistof van de huishoudenwas aan het leidingwater toe om het schoon te maken.
• Controleer de kabel van de sensor: de kabel moeten=zou= niet strak zijn wanneer normaal het werken, anders de kabel binnen de kabel zal worden gebroken en de sensor zal niet behoorlijk werken.
• Controleer het de metingsvenster van de sensor vuil.

6.1.3 Nota's
De sonde bevat gevoelige optische en elektronische componenten. Zorg ervoor de sonde niet onderworpen aan strenge mechanische schok is. Er zijn geen delen binnen de sonde die gebruikersonderhoud vereisen.

6.2 sensorkaliberbepaling

• Nul kaliberbepaling: gebruik een hoop van beker om een juiste hoeveelheid nul opschorting te nemen of een bekende concentratie van opschorting (0 ~ 200.0mg/L) wordt, de sensor geplaatst verticaal in de oplossing, is het vooreind van de sensor minstens 10cm van de bodem van de beker, wordt 1 minieme Nul kaliberbepaling uitgevoerd nadat de waarde stabiel is. De instructies verwijzen naar het bijlage.
• Hellingskaliberbepaling: Plaats de sensorsonde in een opschorting van bekende concentratie (200.0~2000.0mg/L). Het vooreind van de sensor is minstens 10cm vanaf de bodem van de beker. Na 1 minuut, wordt de waarde gestabiliseerd en de helling is gekalibreerd. De instructies verwijzen naar het bijlage.

Nota: Geen bellen kunnen bij de voorzijde van de sonde worden geproduceerd.

6.3 veelgestelde vragen

7.Quality en de Dienst

7.1 kwaliteitsborging

• De kwaliteitscontroleafdeling heeft inspectieprocedures, geavanceerd en perfect het testen materiaal en middelen, en strikt overeenkomstig de verordeningen, gestandaardiseerd om 72 uur het verouderen test en stabiliteitstest aangaande het product te doen, en één ongeschikt product niet toe te staan om de fabriek te verlaten.
• De ontvangende partij keert direct de productpartij met een mislukkingstarief van terug 2%, en alle opgelopen kosten worden gedragen door de leverancier. De verwijzingsnorm verwijst naar de productomschrijving door de leverancier wordt verstrekt die.
• Waarborg de hoeveelheid goederen en de snelheid van verzending.

7.2 toebehoren en Vervangstukken
Dit product omvat:

• 1 sensor
• 1 exemplaar van de instructies
• 1 certificaat

7.3 de Verplichting van de naverkoopdienst
Het bedrijf verleent de lokale naverkoopdienst binnen één die jaar vanaf de datum van verkoop, maar omvat geen schade door ongepast gebruik wordt veroorzaakt. Als de reparatie of de aanpassing worden vereist, rugkeren gelieve het te, maar de het verschepen kosten moeten verwaand zijn. Beschadigd op de manier, zal het bedrijf de schade van het instrument kostenloos herstellen.
