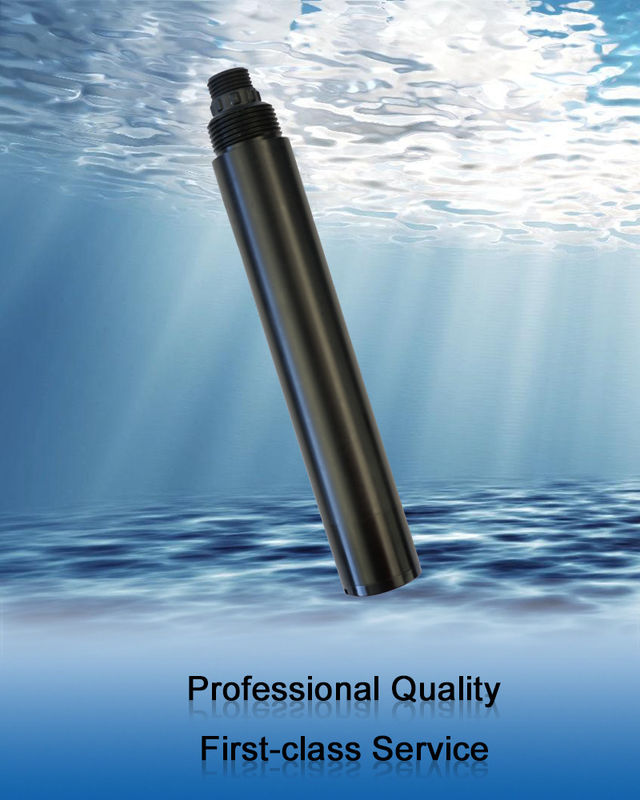

KSS601 Online ophangingssensor 90° Verspreid lichtprincipe, ingebouwde temperatuursensor RS-485, Modbus/RTU
1Operationeel beginsel
De geïntegreerde online-ophangingssensor KSS601 is ontworpen en vervaardigd volgens het principe van het meten van de ophanging van verspreid licht.het licht wordt verspreid door de suspensie in het watermonster, en het verstrooide licht in het watermonster wordt berekend door de intensiteit van het verstrooide licht loodrecht op het inslaglicht te meten en te vergelijken met de interne kalibratiewaarde,lineair om de eindwaarde te geven.
2. kenmerk
- 90° verspreid lichtprincipe, ingebouwde temperatuursensor
- Ondersteuning van RS-485, Modbus/RTU-protocol
- Optische vezelstructuur, sterke weerstand tegen buitenlichtinterferentie
- Infrarood LED-lichtbron met hoge stabiliteit
- IP68-bescherming, waterdiepte binnen 20 meter
- Gemakkelijk, snel, stabiel en eenvoudig te onderhouden
3. Technische specificaties
| Model | KSS601 |
| Maatstaf van meting | Methode met verstrooid licht |
| Meetbereik | 0 ‰ 2000 mg/l |
| Resolutie | 0.1 NTU,0.1°C |
| Precisie | ± 5% |
| Kalibratiemethode | Kalibratie in twee punten |
| Temperatuurcompensatie | Automatische temperatuurscompensatie ((Pt1000) |
| Outputmethode | RS-485 ((Modbus/RTU) |
| Arbeidsomstandigheden | 0 ̊50°C, < 0,2 MPa |
| opslagtemperatuur | -5 ̊65°C |
| Installatiemethode | Onderdompeling, 3/4 NPT-draad |
| Kabellengte | 5 meter, andere lengtes kunnen worden aangepast |
| Energieverbruik | < 0,3W@12V |
| Stroomvoorziening | 1224VDC ± 10% |
| Beschermingsgraad | IP68 |
4. Dimensionele tekening
5Installatie en elektrische aansluiting
5.1 Installatie
Installatieafstandsvereisten: meer dan 5 cm bij de zijwand en 10 cm of meer bij de bodem.
5.2 Elektrische aansluiting
a) Rode lijn - stroomkabel (12 ~ 24 V)
b) Zwarte lijn - grond (GND)
c) Blauwe lijn - 485A
d) witte lijn - 485B
e) lege draad - afgeschermde draad
Nadat de bedrading is voltooid, dient deze zorgvuldig te worden gecontroleerd om te voorkomen dat er onjuiste verbindingen worden gemaakt voordat deze wordt ingeschakeld.
Kabelspecificatie: Gezien het feit dat de kabel langdurig onder water (met inbegrip van zeewater) of blootgesteld is aan de lucht, heeft de kabel een zekere corrosiebestendigheid.De buitendiameter van de kabel is Φ6 mm en alle interfaces zijn waterdicht.
6Onderhoud
6.1 Onderhoudsprocedures en -methoden
6.1.1 Onderhoudsplan
De schoonheid van het meetvenster is erg belangrijk om nauwkeurige metingen te behouden.
| Onderhoudsopdracht | Aanbevolen onderhoudsfrequentie |
| Kalibreren van de sensor (indien vereist door de bevoegde autoriteit) | Volgens het door de bevoegde autoriteit vereiste onderhoudsschema |
6.1.2 Onderhoudsmethoden
- Het buitenoppervlak van de sensor: reinig het buitenoppervlak van de sensor met kraanwater.voeg wat huishoudelijk wasmiddel toe aan het kraanwater om het schoon te maken.
- Controleer de kabel van de sensor: de kabel mag niet strak zijn wanneer deze normaal werkt, anders breekt de kabel in de kabel en werkt de sensor niet goed.
- Controleer het meetvenster van de sensor op vuil.
6.1.3 Noten
De sonde bevat gevoelige optische en elektronische componenten. Zorg ervoor dat de sonde niet onderhevig is aan ernstige mechanische schokken. Er zijn geen onderdelen in de sonde die onderhoud van de gebruiker vereisen.
6.2 Kalibratie van sensoren
- Nulkalibratie: gebruik een grote hoeveelheid beker om een juiste hoeveelheid nulsuspensies of een bekende suspensieconcentratie te nemen (0 ~ 200,0 mg/l), de sensor wordt verticaal in de oplossing geplaatst,het voorste uiteinde van de sensor ligt ten minste 10 cm van de bodem van de beker, 1 minuut Zero kalibratie wordt uitgevoerd nadat de waarde stabiel is.
- Kalibratie van de helling: Plaats de sensorsonde in een suspensie met een bekende concentratie (200,0 tot 2000,0 mg/l).de waarde wordt gestabiliseerd en de helling wordt gekalibreerdDe instructies verwijzen naar de bijlage.
Opmerking: er kunnen geen belletjes ontstaan aan de voorzijde van de sonde.
6.3 Vaak gestelde vragen
| Probleem | Mogelijke reden | De oplossing |
| De bedieningsinterface kan niet worden aangesloten of het meetresultaat wordt niet weergegeven. | Fout bij de aansluiting van de regelaar en de kabel | Herverbinden van controller en kabel |
| Afval van de kabel | Neem contact met ons op. |
| De gemeten waarde is te hoog, te laag of de waarde is voortdurend onstabiel. | Het sensorvenster is verbonden met een vreemd object. | Reiniging van het sensorvensteroppervlak |
7- Kwaliteit en service
7.1 Kwaliteitsborging
- De kwaliteitsinspectie heeft gestandaardiseerde inspectieprocedures, geavanceerde en perfecte testapparatuur en middelen, en strikt in overeenstemming met de voorschriften,om 72 uur verouderingstest en stabiliteitstest op het product uit te voeren, en geen enkel niet-gekwalificeerd product de fabriek te verlaten.
- De ontvangende partij stuurt de partij rechtstreeks terug met een foutpercentage van 2% en alle gemaakte kosten worden door de leverancier gedragen.De referentiestandaard verwijst naar de door de leverancier verstrekte productbeschrijving..
- Garantie voor de hoeveelheid goederen en de snelheid van de verzending.
7.2 Toebehoren en onderdelen
Dit product omvat:
- 1 sensor
- 1 exemplaar van de instructies
- 1 certificaat
7.3 Verbintenis tot service na verkoop
Het bedrijf biedt binnen een jaar na de verkoop een lokale after-sales service, maar de schade veroorzaakt door onjuist gebruik is niet inbegrepen.Maar de verzendkosten moeten wel bedacht worden.Als het onderweg beschadigd raakt, zal het bedrijf de schade van het instrument gratis repareren.
