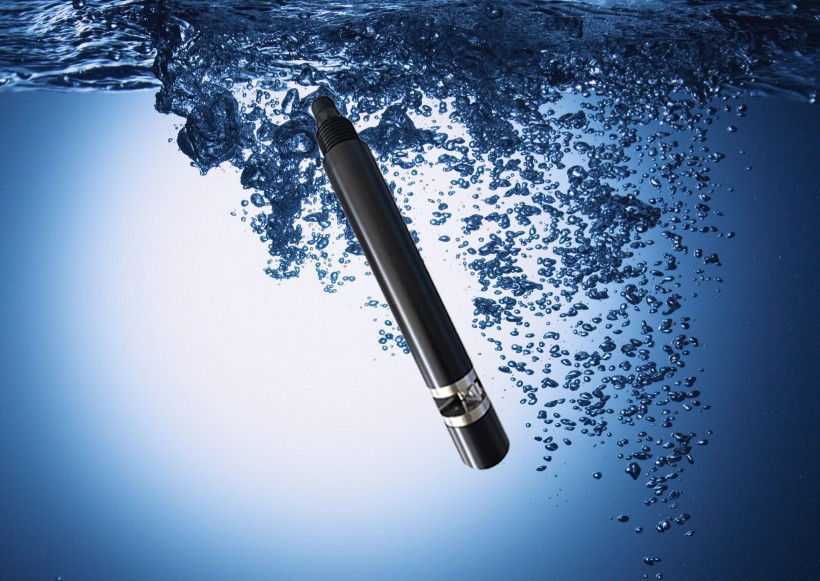

KCD310 Online COD Sensor geen reagentia geen vervuiling klein formaat gemakkelijker COD troebelheid en temperatuur

1- Beginsel

Veel organische verbindingen die in water opgelost zijn, absorberen ultraviolet licht.het gehalte aan opgeloste organische verontreinigende stoffen in water kan nauwkeurig worden gemeten door de absorptie van deze organische verbindingen op 254 nm golflengte UV-licht te meten. De KCD310 online COD-sensor gebruikt twee lichtbronnen, één ultraviolet licht om het COD-gehalte in water te meten, het andere referentielicht om de troebelheid van water te meten,de optische wegverdunning wordt gecompenseerd door een speciaal algoritme, die de interferentie van deeltjesverontreinigingen tot op zekere hoogte kan elimineren, zodat een stabielere en betrouwbaarder meting kan worden bereikt.

2. Kenmerken

• Geen reagentia, geen vervuiling, economische en milieubescherming
• Kleine afmetingen, gemakkelijker te installeren, online continue monitoring van de waterkwaliteit
• Kabelkors, troebelheid en temperatuur kunnen worden gemeten
• Automatisch compenseren voor troebelheidsinterferentie
• met een reinigingsborstel om biologische hechting te voorkomen
• Kleine verschuiving, snelle reactie, nauwkeurigere meting
• Zelfs langdurige monitoring is uiterst stabiel
• Onderhoudsvrij, lange levensduur en lage kosten
• Digitale sensor, RS-485-interface, Modbus/RTU protocol
• Elektronica met laag vermogen, ontwerp tegen interferentie

3.Technische specificaties

4.Dimensionale tekening

Opmerking: de sensorconnector is een M16-5 waterdichte kernconnector

5Installatie en elektrische aansluiting

5.1 Installatie

Wanneer hangende sensor moet worden vermeden vanwege de stroom van water, installeer sensor, niet meer dan 2 meter van de wateroppervlakte diepte In een sensor die een muur of andere hydraulische structuur raakt,Als de stroom erg sterk is, maak de sensor alstublieft.

Installeer de sensor op maximaal 2 meter van het wateroppervlak.

De sensor werd 30 cm onder het laagst mogelijke waterniveau verlaagd, rekening houdend met de schommelingen van het waterniveau.

De sensor wordt in het water geplaatst waar geen belletjes zijn.

Het wordt aanbevolen om een kabelmantel buiten de sensorkabel te plaatsen. De sensor wordt horizontaal en stevig geplaatst en het meetgebied is gericht op de stroom.

5.2 Elektrische aansluiting

De kabel is een 4-kern gedraaide paar afgeschermde draad gedefinieerd in lijnreeks:

Rode draad -- stroomkabel (12 ~ 24VDC)

Zwarte lijn (GND)

Blauwe lijn -- 485a

Witte lijn -- 485b

Voor de elektrificatie moet de bedrading nauwlettend worden gecontroleerd om onnodige verliezen te voorkomen als gevolg van bedradingsfouten.

Instructies voor bedrading: overweeg de kabel langdurig onderdompelen in water (inclusief zeewater) of blootstellen aan lucht, alle bedrading moet waterdicht worden behandeld,klantkabel moet een bepaalde anticorrosiekracht hebben.

6Onderhoud

 6.1 Onderhoudsschema en -methoden

 Onderhoudsschema

Om een nauwkeurige meting te garanderen, is het reinigen van de sensor erg belangrijk, regelmatig reinigen draagt bij aan de stabiliteit van de gegevens.

Let op: de onderhoudsfrequentie in de bovenstaande tabel wordt alleen aanbevolen.

Onderhoudsmethode

1) sensoroppervlak: reinig het sensoroppervlak met kraanwater. Als er restanten overblijven, veeg dan met een vochtige zachte doek. Voor hardnekkige vuilnis voeg wat huishoudelijk wasmiddel toe aan het kraanwater om te reinigen.

2) Controleer de draad van de sensor: de draad mag niet gespannen zijn wanneer deze normaal werkt, anders is het gemakkelijk om de draad in de draad te breken en kan de sensor niet normaal werken.

3) controleer of het meetvenster van de sensor* vies is en of de reinigingsborstel normaal is.

4) controleer de sensorborstel op beschadiging.

5) na 18 maanden continu gebruik terug naar de fabriek om de dynamische afdichting in te wisselen.

Opmerkelijke punten

De sonde bevat gevoelige optische en elektronische componenten. Zorg ervoor dat de sonde niet wordt geraakt door zware machines. Er zijn geen onderdelen in de sonde die onderhoud van de gebruiker vereisen.

 6.2 Kalibratie van sensoren

Kalibratie van de troebelheid

 Zero kalibratie: neem de juiste hoeveelheid vloeistof met nul troebelheid met de Big Beaker, zet de sensor verticaal in de oplossing,en kalibreer het nulpunt na 3 ~ 5 minuten van numerieke stabilisatie- Aanhangsel van de instructies.

Neigingskalibratie: de sensor wordt na numerieke stabilisatie gedurende 3 tot 5 minuten in een oplossing in een standaardoplossing van 100 NTU geplaatst.

Kalibratie van kabeljauw

Khp (potassiumhydrogenphtalaat, C8H5KO4) is een veel voorkomend chemisch reagens dat kan worden gebruikt voor het bereiden van een standaardoplossing van COD.

Bereiding van standaardoplossing

1 exact 0,8503 g KHP in een 1000 ml kolf wegen. Vul met gedestilleerd of gedeioniseerd water tot het hoogste niveau.

2 giet 100 ml van de oplossing in een 1000 ml kolf en vul deze vervolgens tot het hoogste niveau met gedistilleerd of gedeioniseerd water.De oplossing met een concentratie van 5 mg/l werd volgens dezelfde methode bereikt..

Bewaar de geconcentreerde standaardoplossing (stap 2.1) in een zwarte glazen fles en op lage temperatuur om ontbinding te voorkomen.2) dient binnen 24 uur na bereiding te worden gebruikt..

Kalibratie (kalibratie van 2 punten)

De sensor werd in een 5 mg/l COD-oplossing geplaatst en alle lichtpaden werden bevestigd ondergedompeld in water > 2 cm zonder bollen.d.

2 zet de sensor in 100MG/L COD oplossing en kalibreer de helling volgens het aanhangsel.

Opmerking: 1. KHP heeft een kankerverwekkend risico, draag bij het werken handschoenen en vermijd contact met de huid.

2. Bij het kalibreren, eerst kalibreren de temperatuur, dan kalibrerende troebelheid, vervolgens de COD kalibreren.

3Als de helling is gekalibreerd en de sensorwaarde binnen 3 minuten niet verandert, wordt de stroom uitgeschakeld en weer ingeschakeld.

Opmerkingen

Om de sensor tegen de zon te beschermen

Raak de sensor niet aan met je hand.

Het oppervlak van de sensor is vrij van luchtbelletjes tijdens de meting en kalibratie

Vermijd direct mechanische spanningen (druk, krassen, enz.) op de sensor tijdens het gebruik

6.3 Vaak gestelde vragen

7Kwaliteit en dienstverlening

7.1 Kwaliteitsborging

De kwaliteitsinspectie heeft gestandaardiseerde inspectieprocedures, met geavanceerde en perfecte testapparatuur en -middelen, en in strikte overeenstemming met de inspectievoorschriften.72 uur rijpen van producten voor experimenten, stabiliteit experimenten, laat geen ongekwalificeerde product fabriek.

De partij van het product wordt door de geadresseerde met 2% gebrek aan conformiteit geretourneerd en alle kosten worden door de leverancier gedragen.De vergoedingstandaard verwijst naar de door de leverancier verstrekte productbeschrijving.

Garantie voor de hoeveelheid en snelheid van de levering.

7.2 Onderdelen

Dit product omvat:

1 sensor

1 exemplaar gebruiksaanwijzing

Certificaat 1

7.3 Verbintenis tot service na verkoop

Onze onderneming verzorgt een naverkoopservice voor een jaar vanaf de verkoopdatum, maar omvat geen schade veroorzaakt door onjuist gebruik. Als reparatie of aanpassing nodig is, breng het dan op eigen kosten terug.,de onderneming zal de beschadiging van het instrument kosteloos herstellen.
